Beschreibung

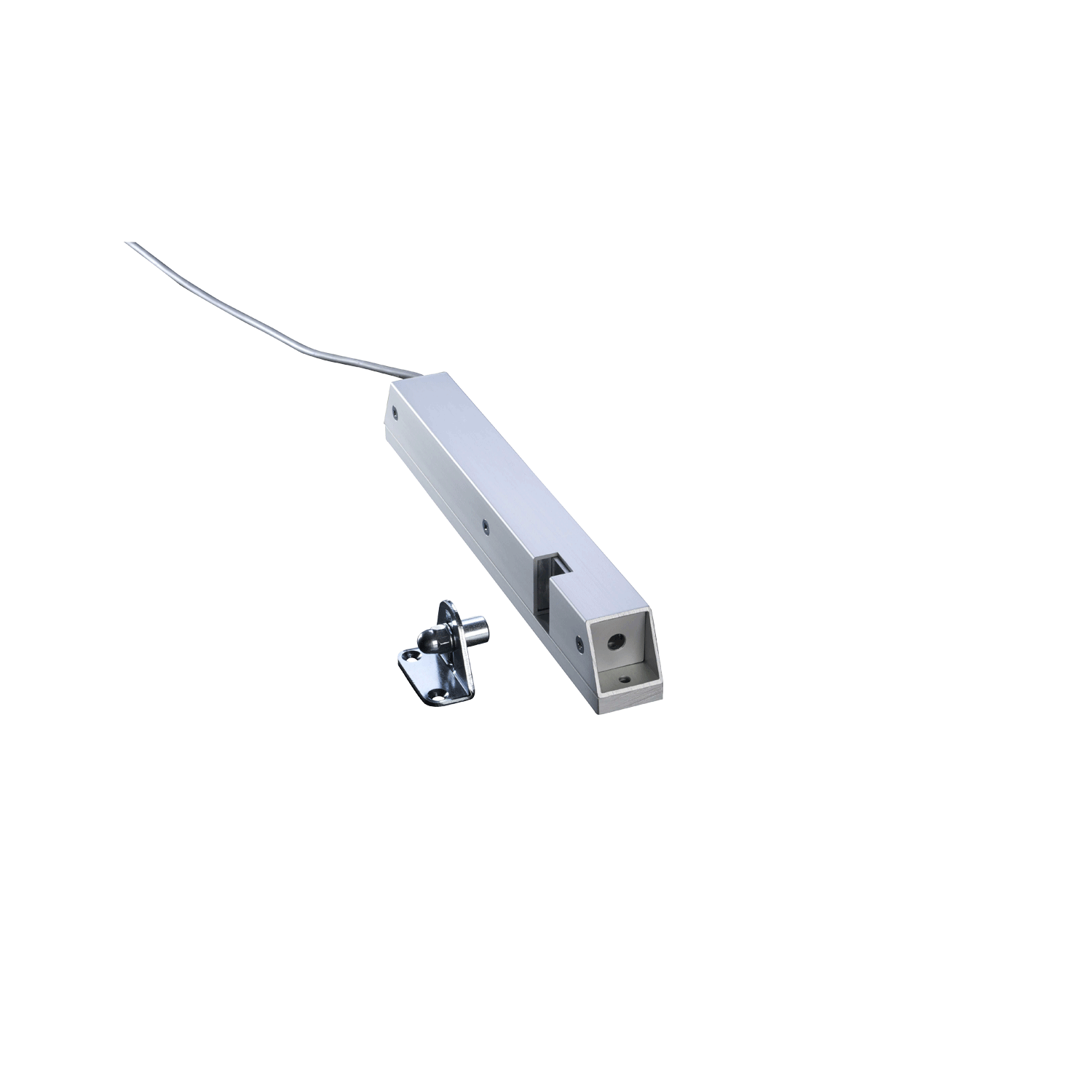

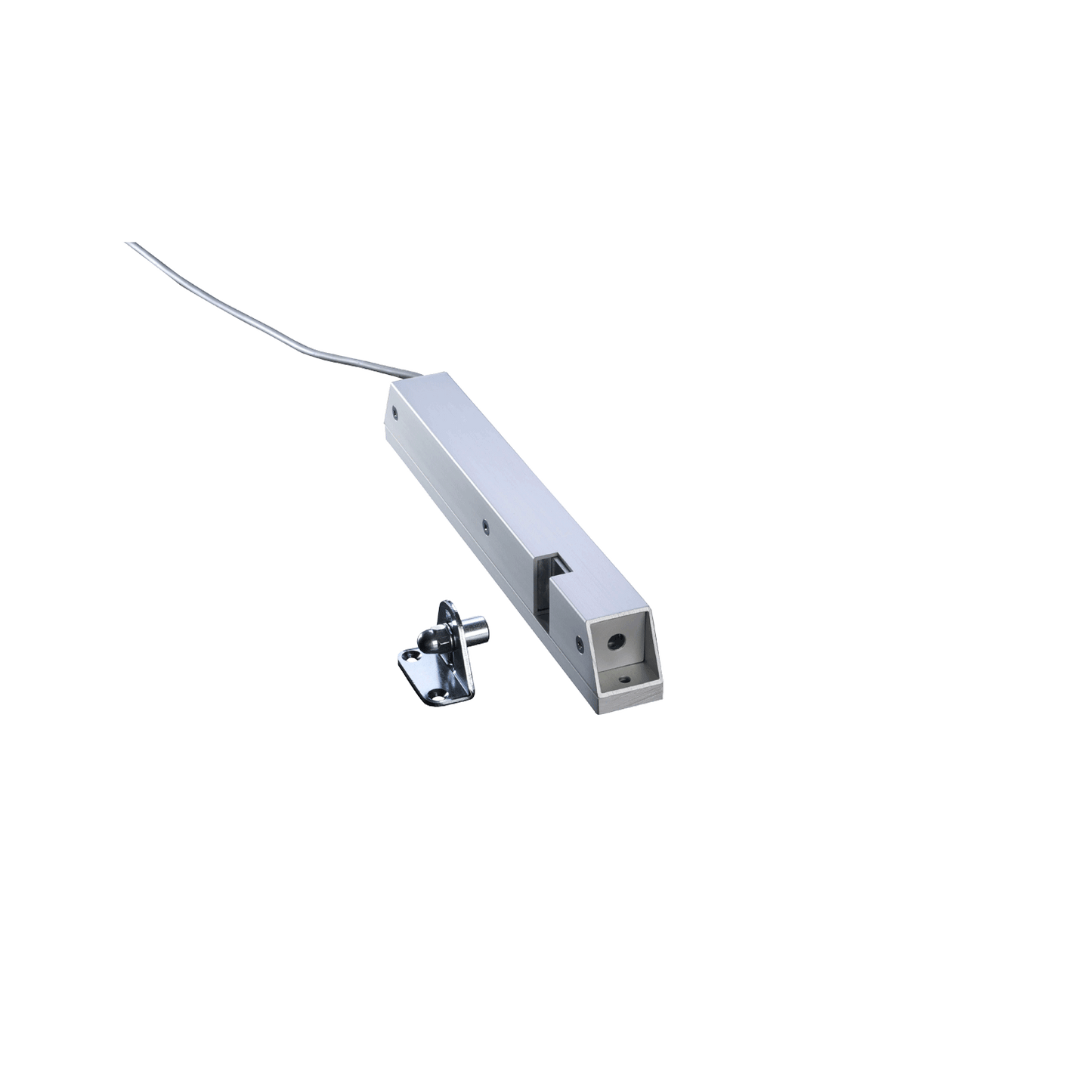

Elektromotorische Zusatzverriegelung für Kipp-, Dreh- und Schwingfenster. Wird in Kombination mit Linearantrieben und Folgesteuerung an großen Flügeln ohne eigenen Beschlag eingesetzt. Schafft einen zusätzlichen Verriegelungspunkt und gewährleistet einen zuverlässigen Dichtschluss bei großflächigen Elementen. Mit der optionalen mechanischen Zweitverriegelung ZWV lassen sich auf einer Flügelseite zwei weitere Verriegelungspunkte realisieren – für maximale Sicherheit und Funktionalität.
|
Technische Daten |
|
|
Ausführung |
ZUV2/EV1 |
|
Elektrische Eigenschaften |
|
|
Nennspannung |
24 V DC (-10 % /+20 %) |
|
Zulässige Welligkeit der Nennspannung |
2 Vss |
|
Nennstrom |
ca. 0,65 A |
|
Abschaltung |
externe elektronische Lastabschaltung mit Folgesteuerung |
|
Schutzklasse |
III |
|
Mechanische Eigenschaften |
|
|
Hublänge |
abgestimmt auf Bolzenverschluss |
|
Druckkraft |
500 N |
|
Zugkraft |
500 N |
|
Zuhaltekraft |
max. 3000 N |
|
Laufgeschwindigkeit |
ca. 5 mm/s (für vollständige Öffnung / Verriegeung) |
|
Einschaltdauer |
ED 30 (10 min) |
|
Lebensdauer |
> 10.000 Zyklen |
|
Maße (L x B x H) |
303 x 37 x 35 mm |
|
Elektrischer Anschluss |
|
|
Anschluss |
2 x 0,5 mm², Kabellänge ca. 2,5 m |
|
Einbau und Umgebungsbedingungen |
|
|
Umgebungstemperatur |
–5 °C bis +65 °C |
|
Schutzart |
IP 54 |
Hinweis: Um die ZUV2 verwenden zu können, ist eine Folgesteuerung erforderlich.
Zubehör wie Montageplatte und ZWV bitte separat bestellen.
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
