Beschreibung

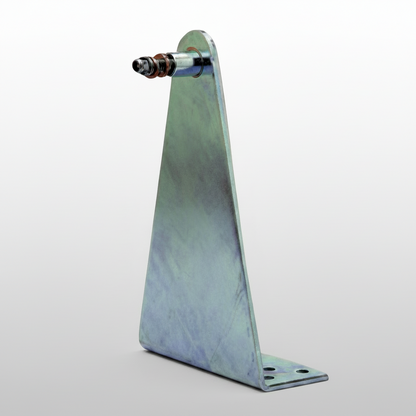

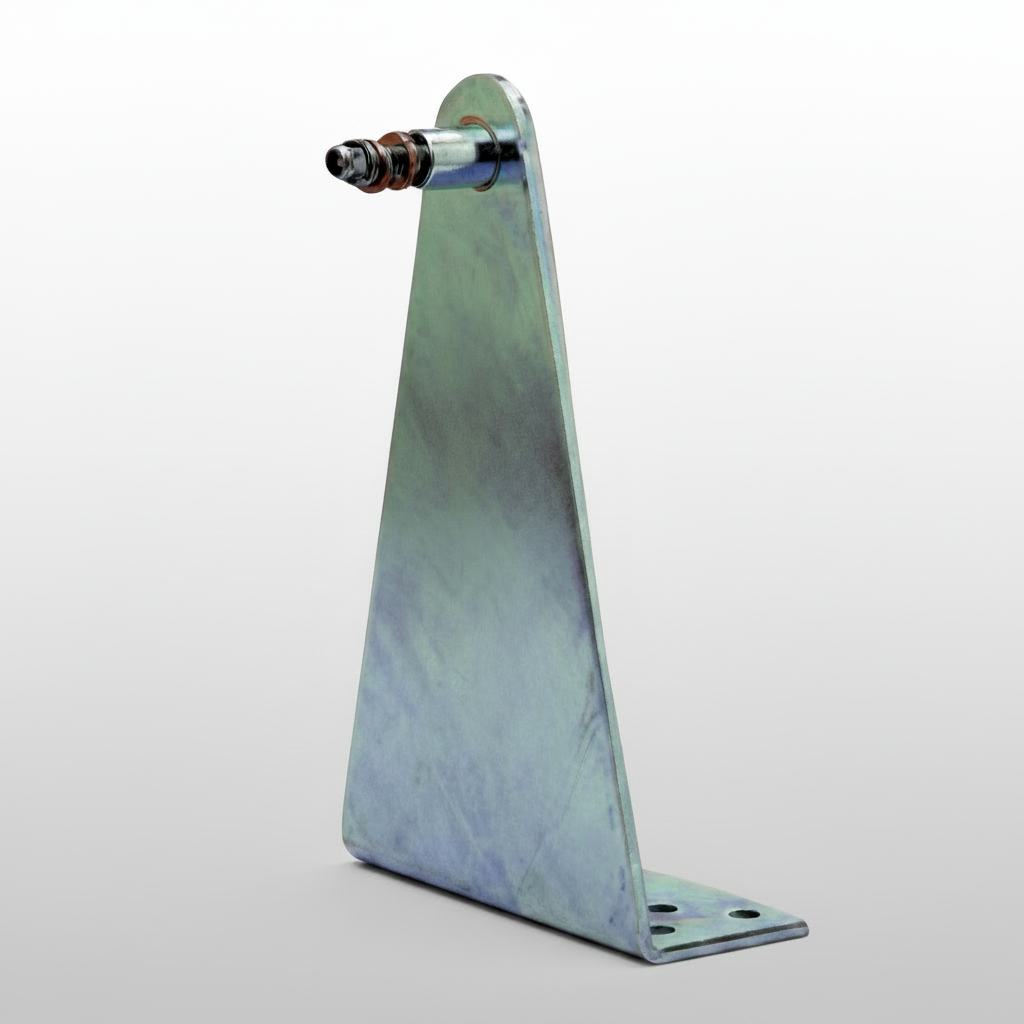

Winkelkonsole K9/M für Linearantrieb M9
- Für Kipp-, Klapp- und Drehfenster, einwärts oder auswärts öffnend
- Mind. Platzbedarf zwischen Flügel und Laibung: 45 mm
- Sicherungsstift Flügelbock: Ø 6 mm
- Befestigungsbolzen Winkelkonsole: Ø 8 mm
- Erforderliche Bohrung Augenschraube: Ø 6,2 mm
- Erforderliche Bohrung Bodenschraube: Ø 8,2 mm

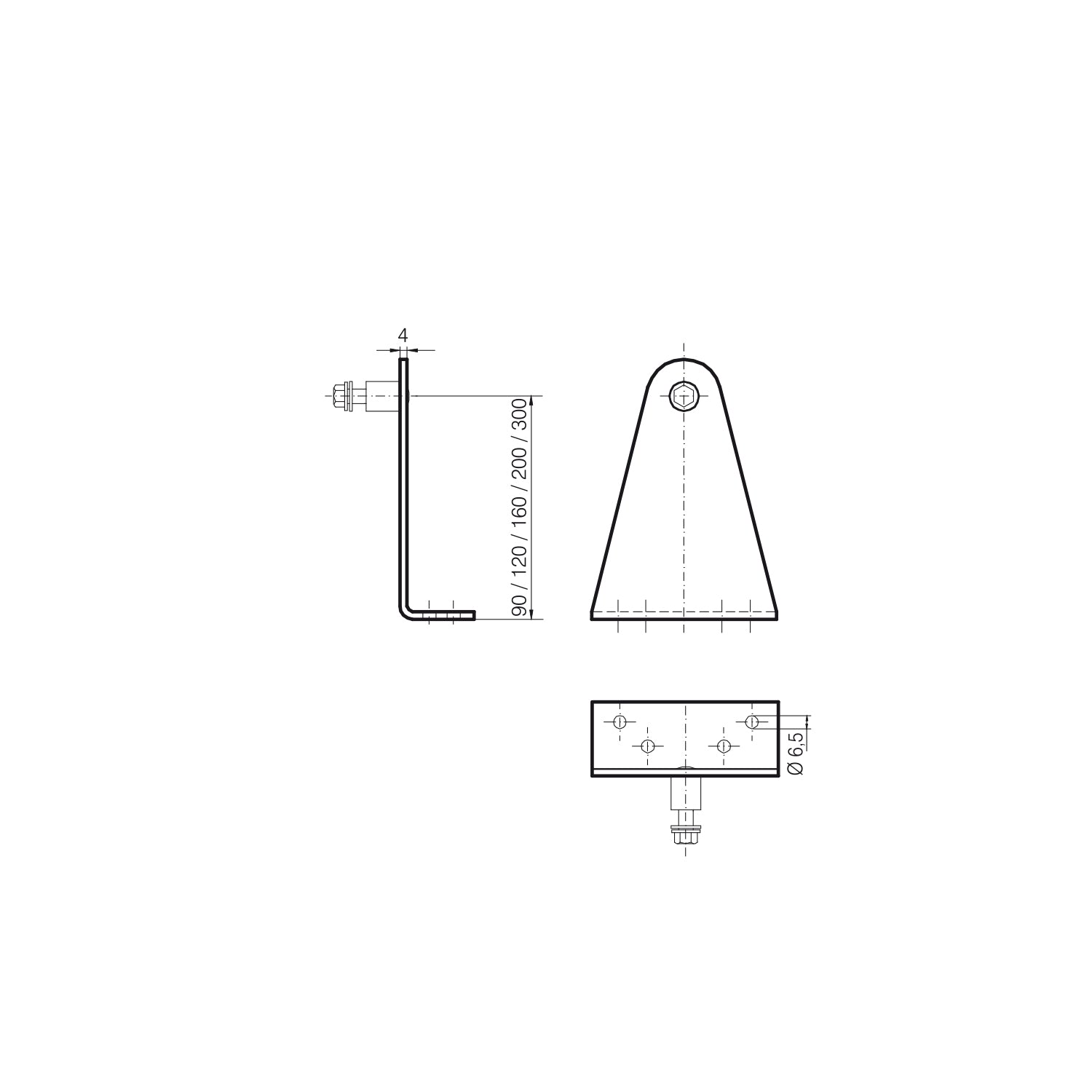

- Drehpunktabstand: 120 mm, 160 mm, 200 mm und 300 mm
- Material: Stahl, verzinkt
- Max. zulässige Kraft: 650 N
Achtung:
Die Winkelkonsole sollte – von der Bandseite gemessen – über Fenstermitte montiert werden. Entsprechende Antriebe je nach Flügelgröße bitte gesondert bestellen.
Hinweis:
Nur verwendbar bei Antrieben mit Bodenschraube.

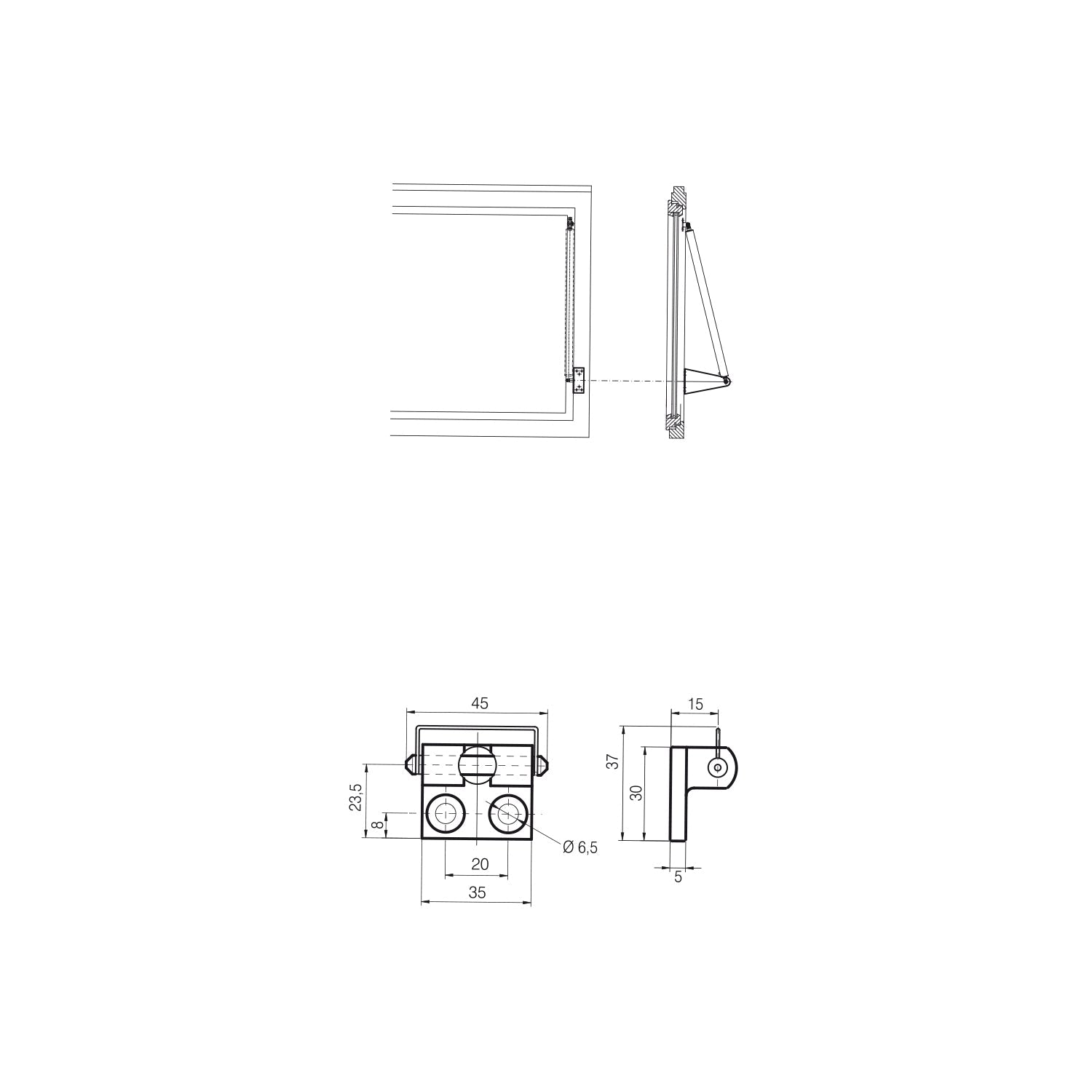

Bitte folgende Teile bestellen: Flügelbock FB9/A ( Artikelnummer 20301001) und Winkelkonsole.
