Beschreibung
24 V DC Steuerzentrale für den elektromotorischen Rauchabzug und die tägliche Lüftung. Vorzugsweise zur Verwendung in Treppenräumen.
Vorteile / Merkmale
- Max. 2 A Stromabgabe
- Eine RWA-Gruppe (RG) und eine Lüftungsgruppe (LG)
- PC-Service-Port-Schnittstelle für erweiterte Konfigurationsmöglichkeiten
- Deaktivierter Wartungstimer
- Eingebaute Stromversorgung 230 V AC/24 V DC, Notstrom-Akkus und Ladeteil für 72 Stunden
- Betriebsbereitschaft bei Netzausfall
- Erweiterbar durch optionale Zusatzmodule (bei TRZ Plus Comfort bereits integriert)
- Optional als unterputzmontierbare Variante erhältlich - für die Unterputzmontage wird ein Unterputz Montageset UPR-TRZ benötigt (bitte separat bestellen)
- TÜV-Baumuster-geprüft
- Geprüft nach EN 12101-10
Einsatzbereiche
- Lüftung und Entrauchung von Treppenhäusern
Material
- Kunststoffgehäuse für Aufputz-Montage

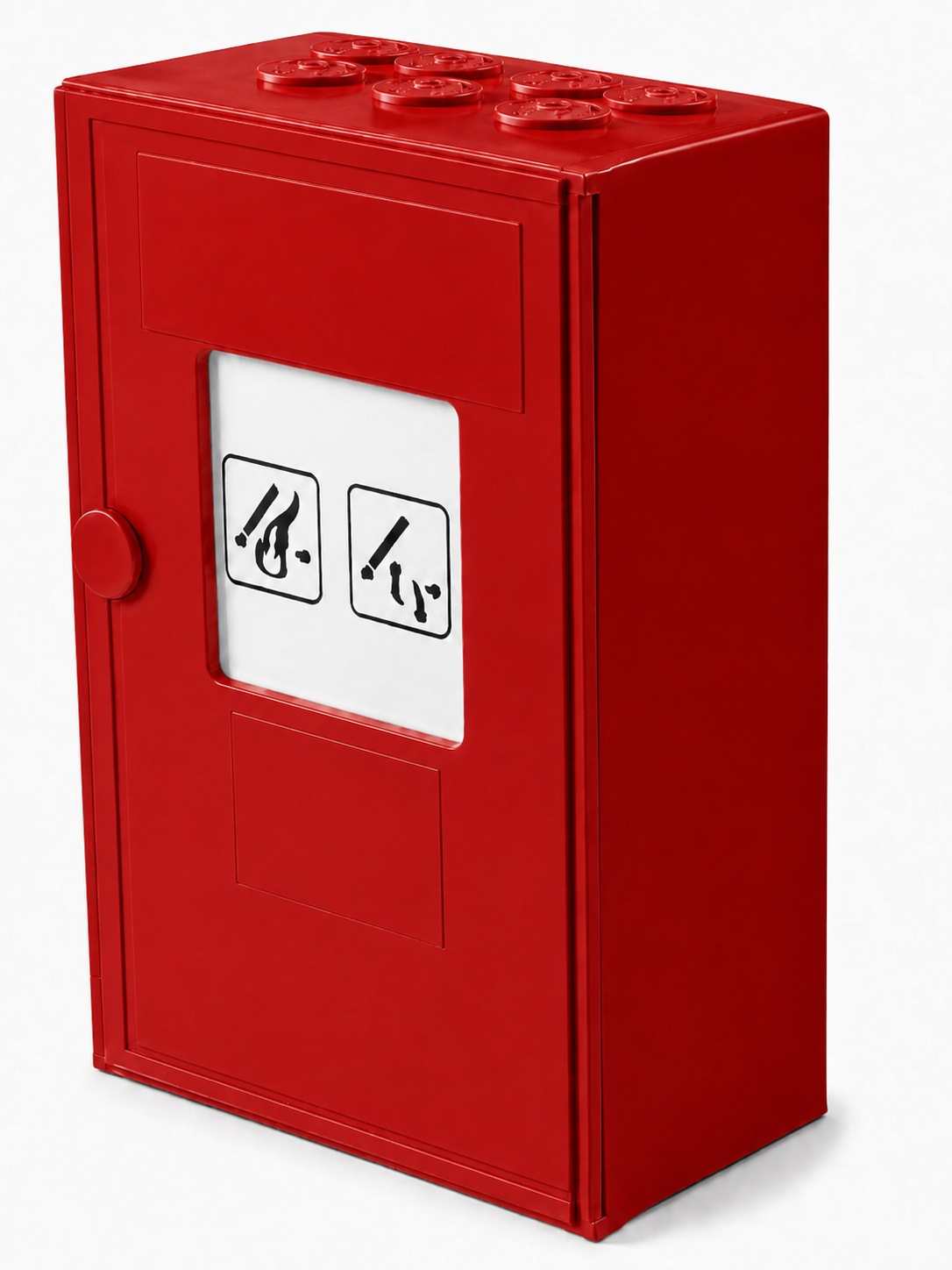

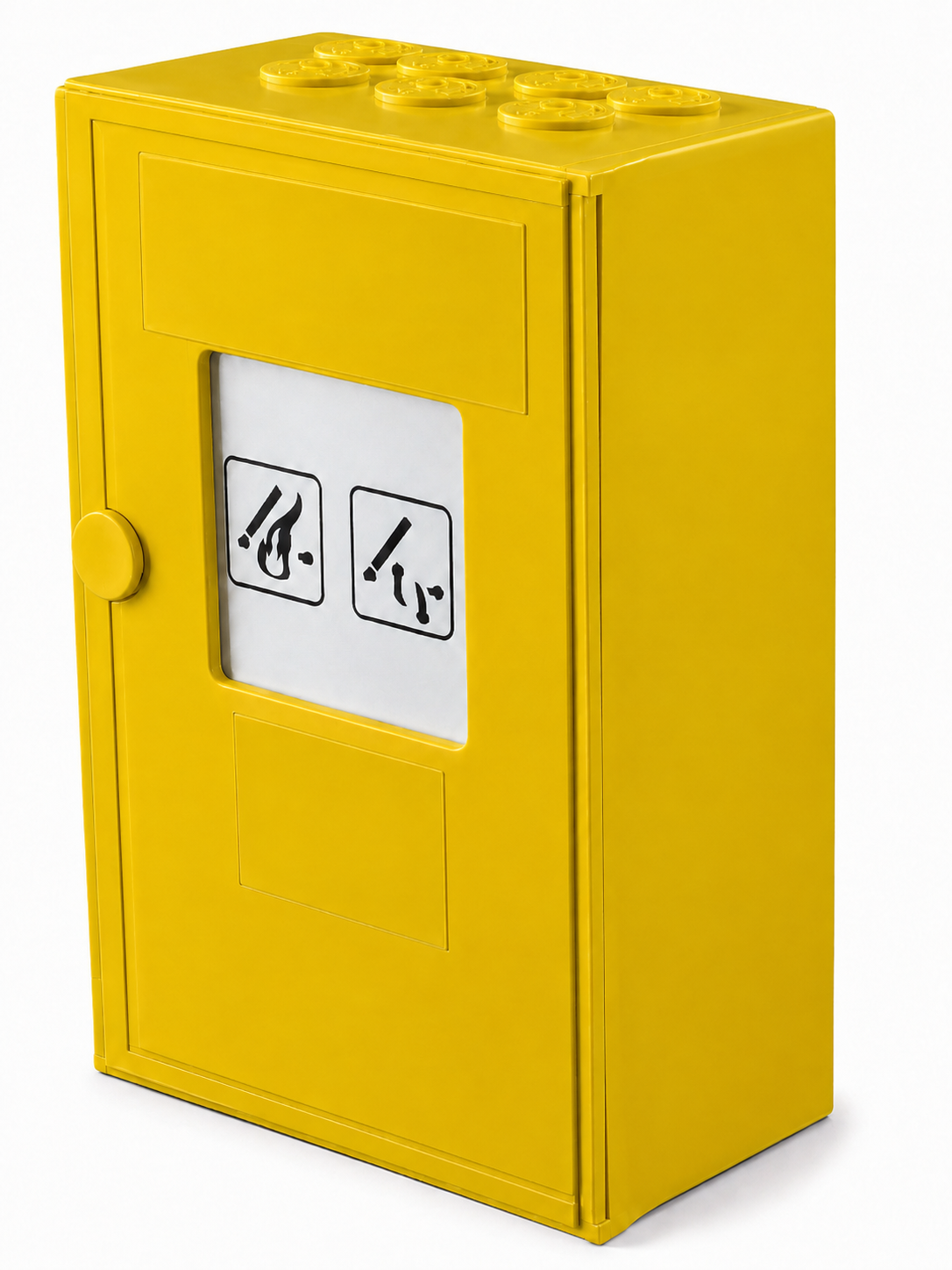

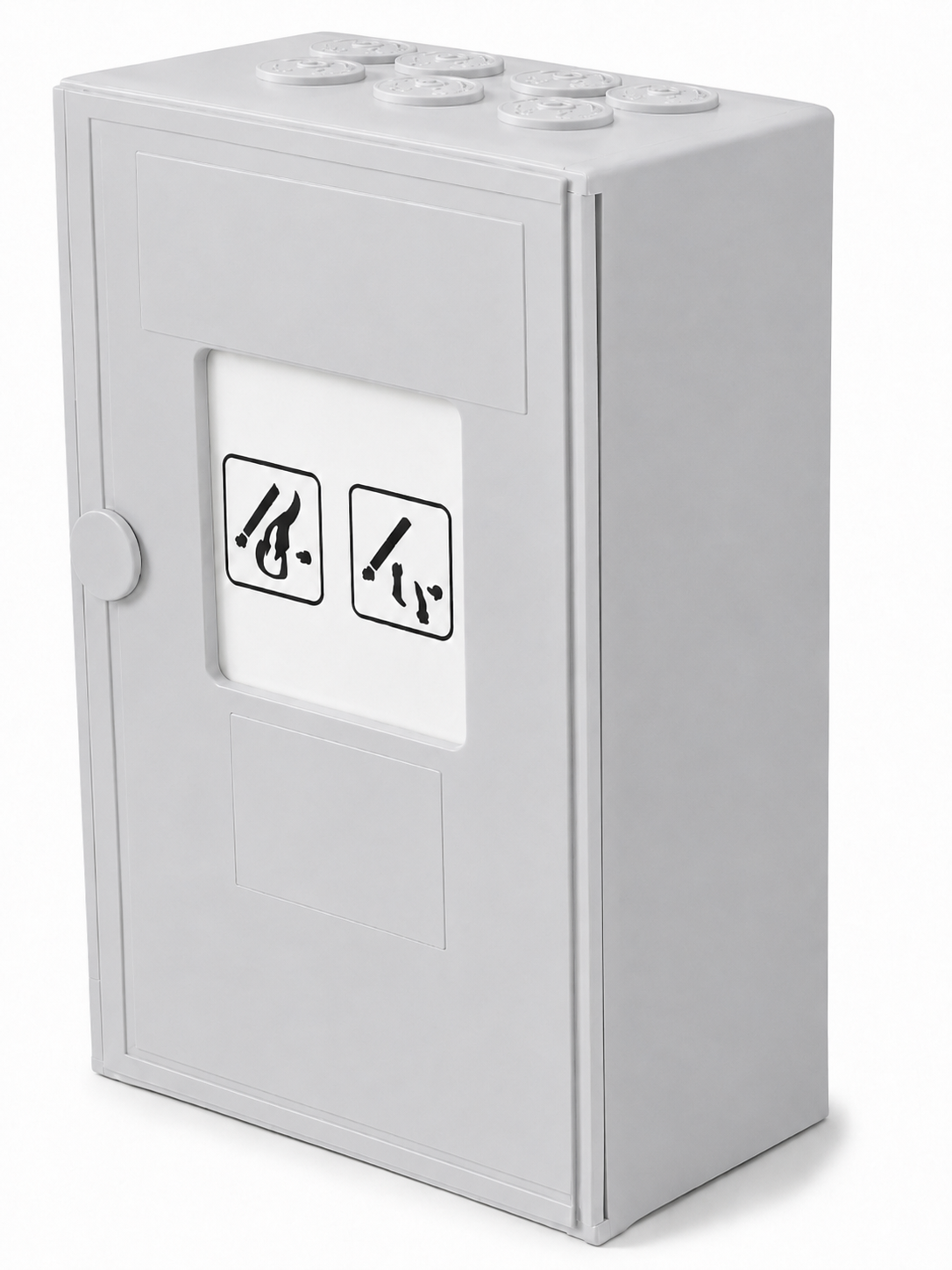

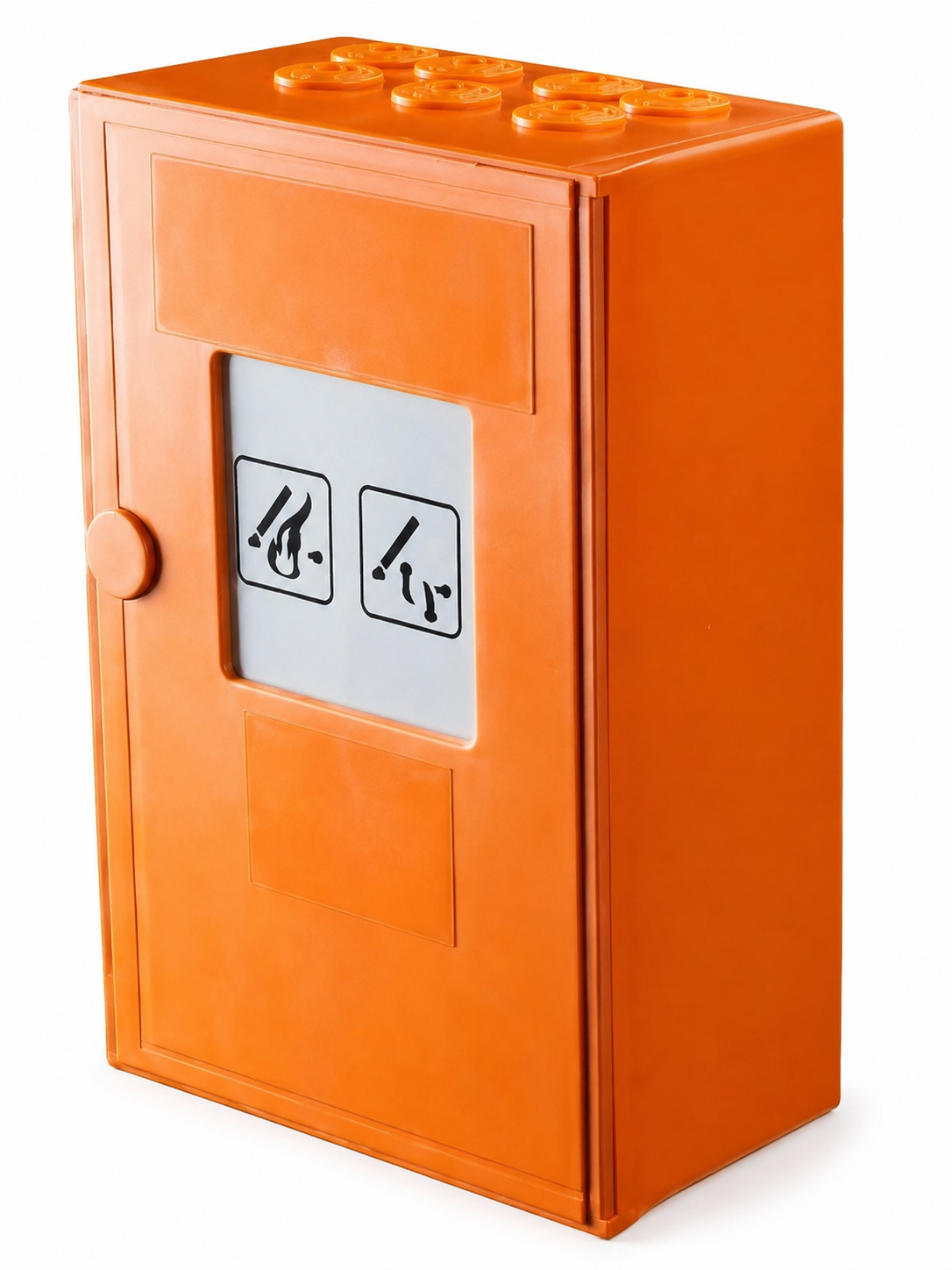

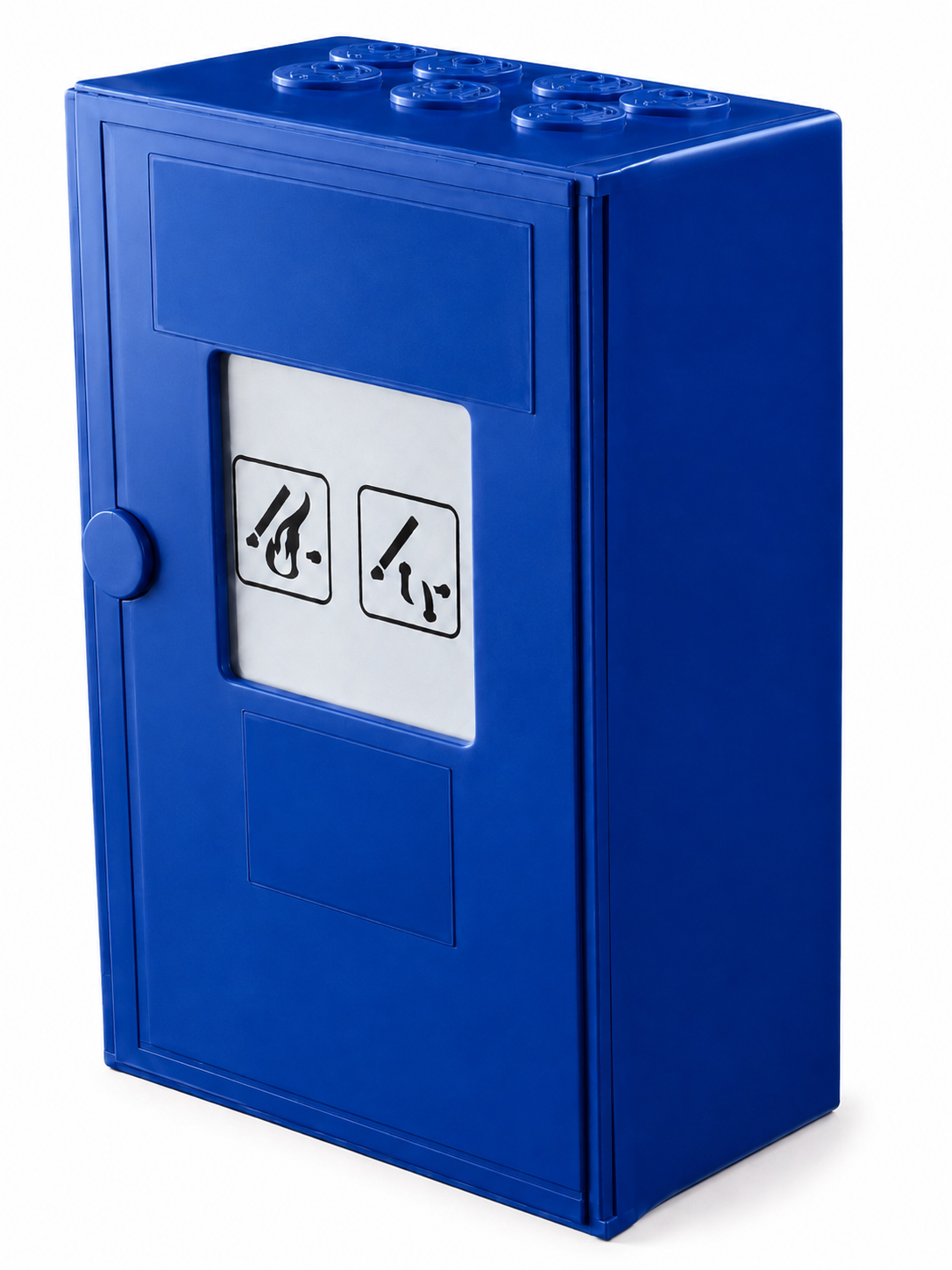

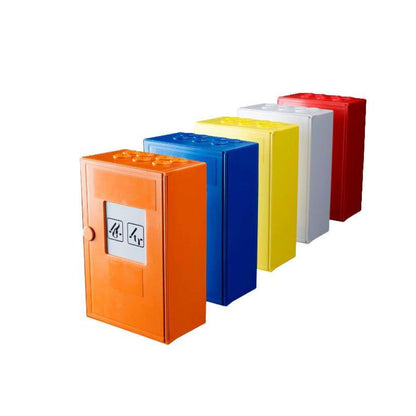

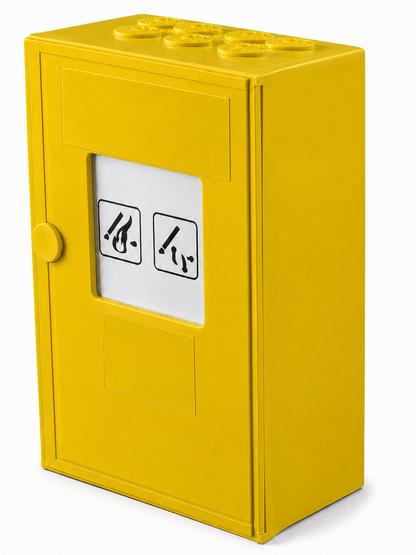

- Farbe: TRZ Plus: Orange, Blau, Gelb, Grau, Rot
Technische Daten
- 24 V DC Antriebe mit eigener Last- oder Endabschaltung bis 2 A Stromaufnahme
- 10 RWA-Bedienstellen RBH/3A...
- 10 automatische Melder in 2-Leiter-Technik
- 10 externe Lüftungstaster Auf/Stopp/Zu (mit oder ohne Auf-Anzeige)
- 1 Wind-/Regenmelder WRM/2 24V oder 1 Regenmelder RM/2 24V
- potenzialfreie Meldung für RWA ausgelöst und Störung (Öffner)
- 1 Signalsirene 24 V DC
- Betriebsspannung:230 V AC / 50 Hz (±10 % )
- Systemspannung: 27 V DC (Nenn) (-25 % / +10 %), geglättet
- Notstromakkus: 2 x 12 V / 1,2 Ah; mit Störungsüberwachung
- Spannung Antriebe: 27 V DC (Nenn) (-25 % / +10 %)
- max. Stromabgabe: 2 A (Nenn) bei 30 % ED (auf 10 Min.)
- Maße (H x B x T): 220 x 146 x 83 mm
- Baumuster geprüft: DIN EN 61010-1 mit TÜV
- Registrier-Nr. 44 780 09 375661
- Funktionsprüfungen: Nachweise gemäß prEN 12101-9 und EN 12101-10
