Beschreibung

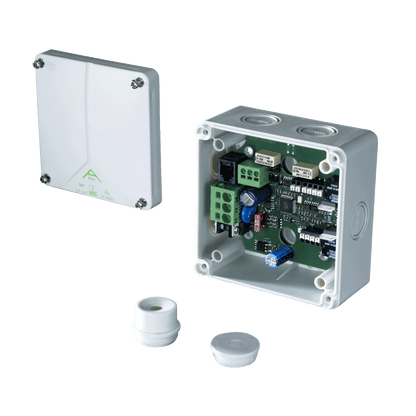

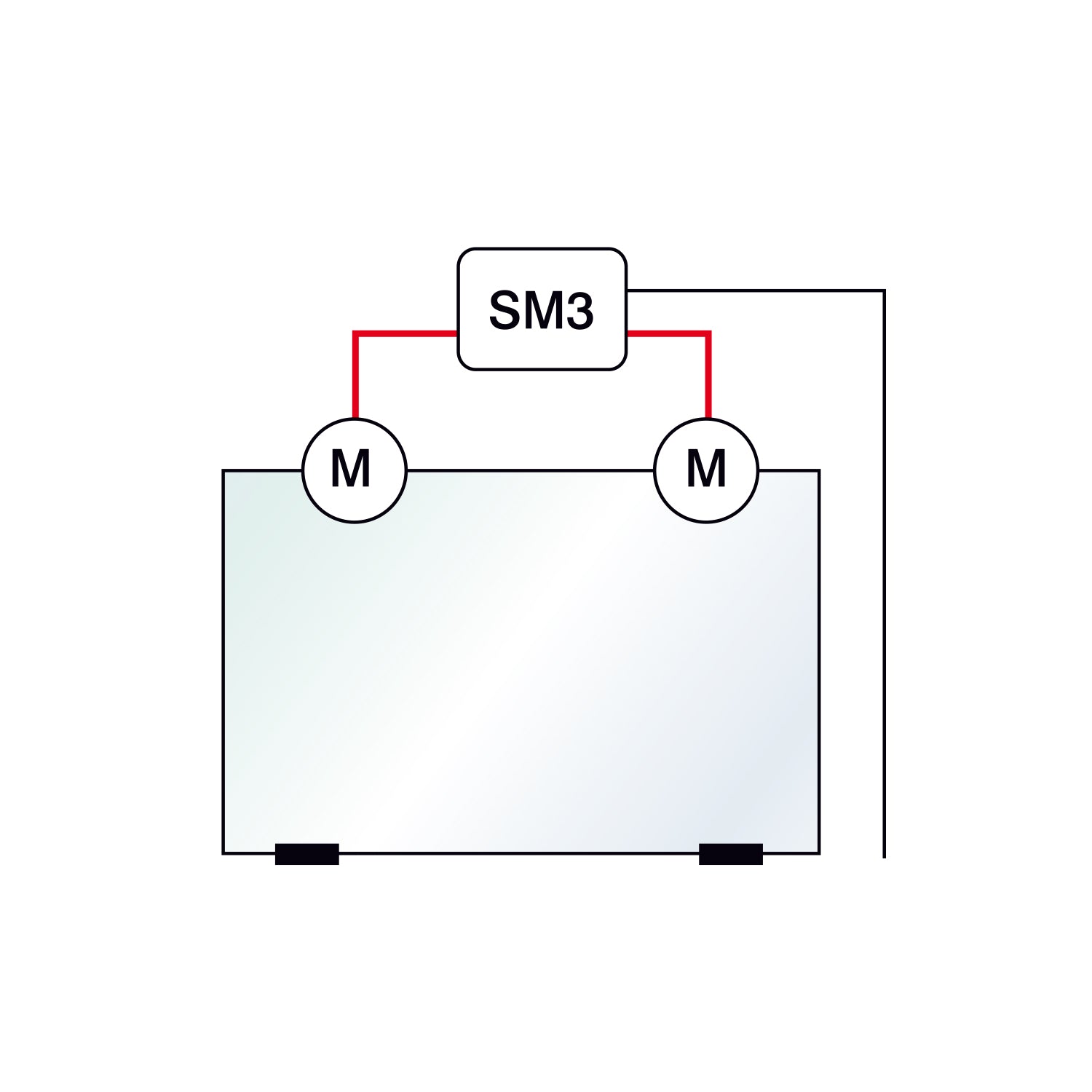

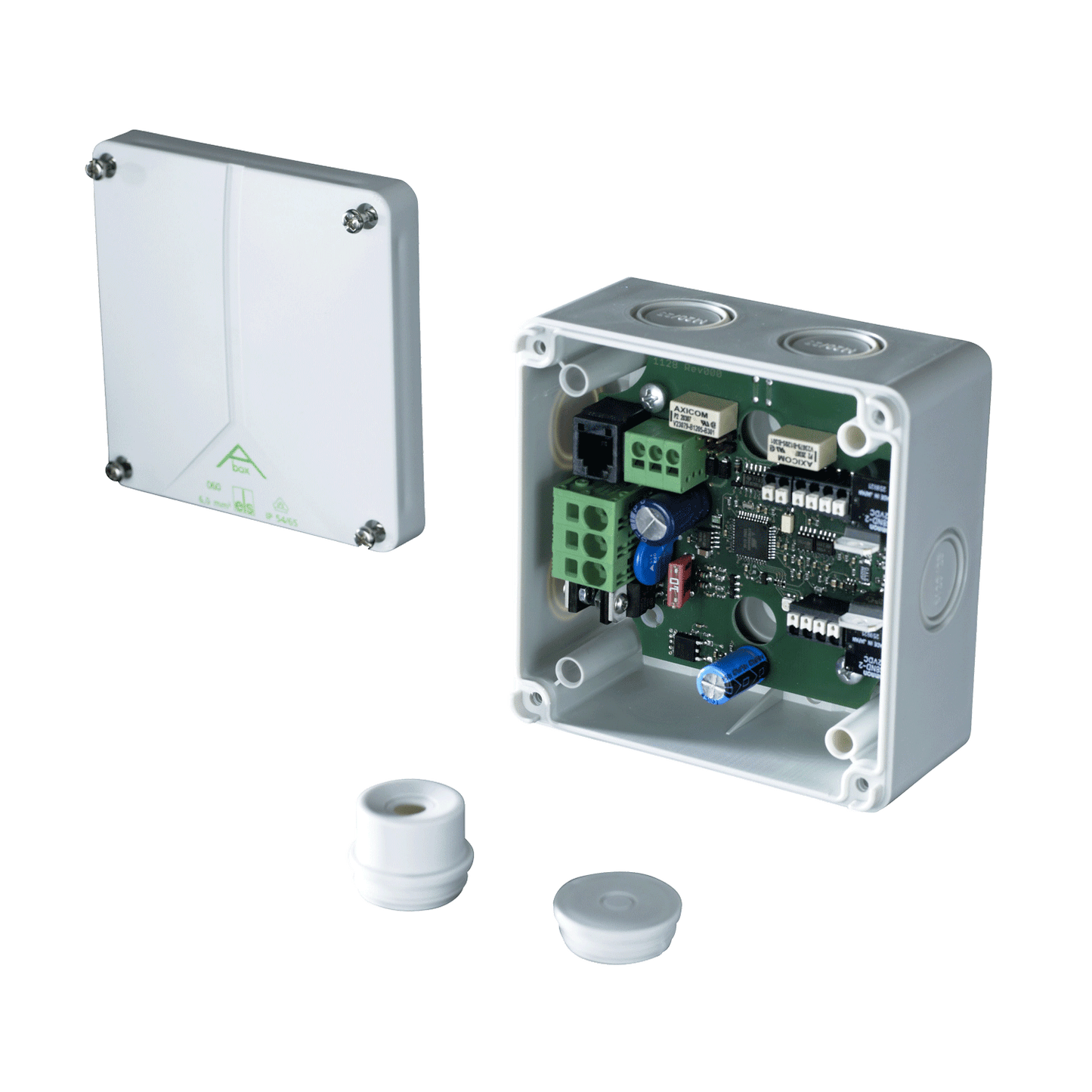

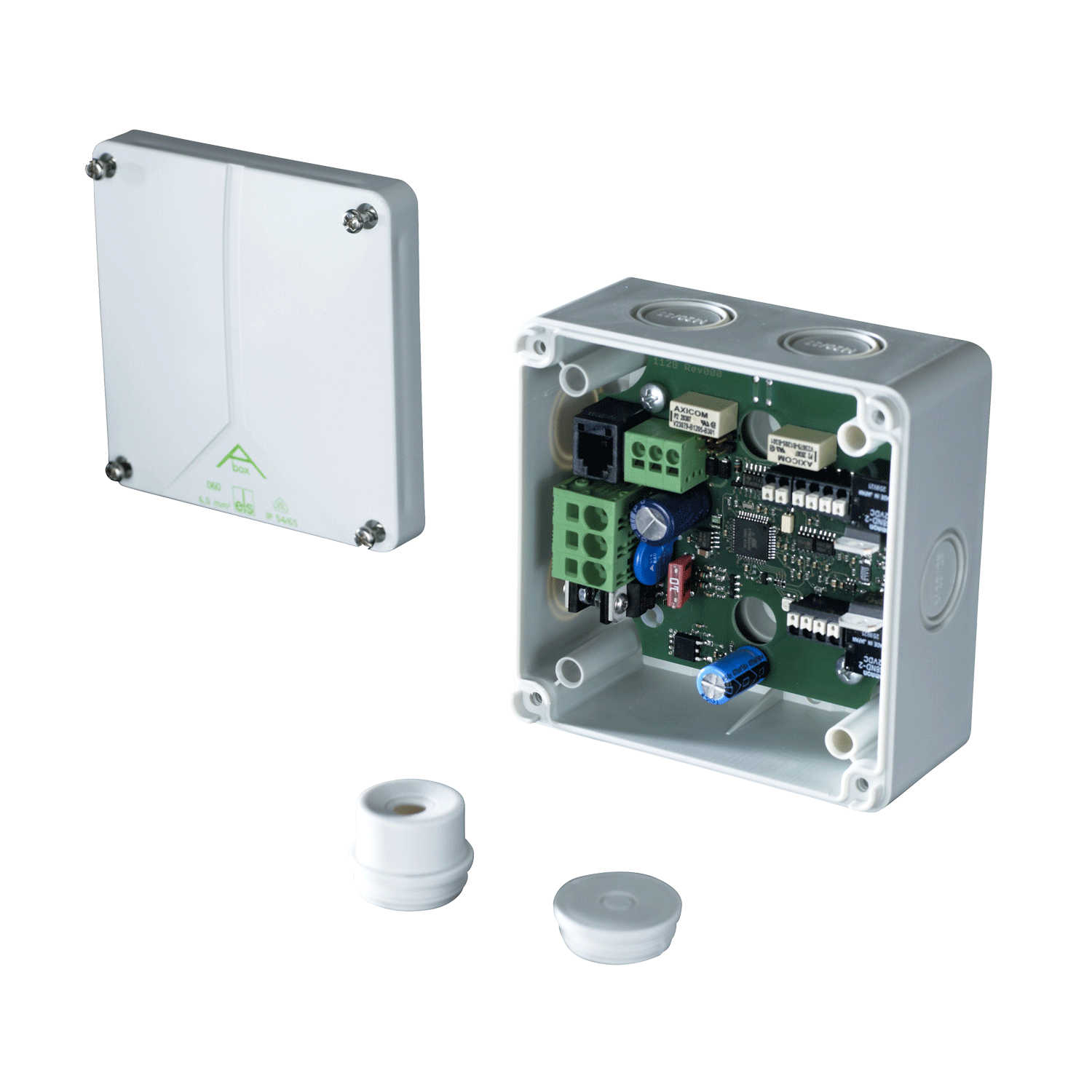

Zum Betrieb von zwei Antrieben mit Signalgebern, ohne Endschalter, ohne eingebaute Lastabschaltung. Das Synchronmodul SM3 ist eine Gleichlauf- und Abschaltsteuerung für die synchrone Laufgeschwindigkeit von zwei identischen 24 V DC Linearantrieben an einem Öffnungselement (Flügel/Kuppel usw.). Die Ausführung des SM3 wird durch die Anwendung und die Stromaufnahme der Antriebe bestimmt.
|
Technische Daten |
|
|
Ausführung |
Synchronmodul SM3 1,0A/1,0A/A M2 500 N |
|
Elektrische Eigenschaften |
|
|
Nennspannung |
24 V DC (-20 % /+25 %) |
|
Zulässige Welligkeit der Nennspannung |
2 Vss |
|
Nennstrom |
ca. 0,65 A |
|
Abschaltung |
integrierte, elektronische Lastabschaltung, Abschaltwert abh. vom angeschlossenen Antrieb, siehe auch Planungshilfe |
|
Schutzklasse |
III |
|
Mechanische Eigenschaften |
|
|
Maße (L x B x H) |

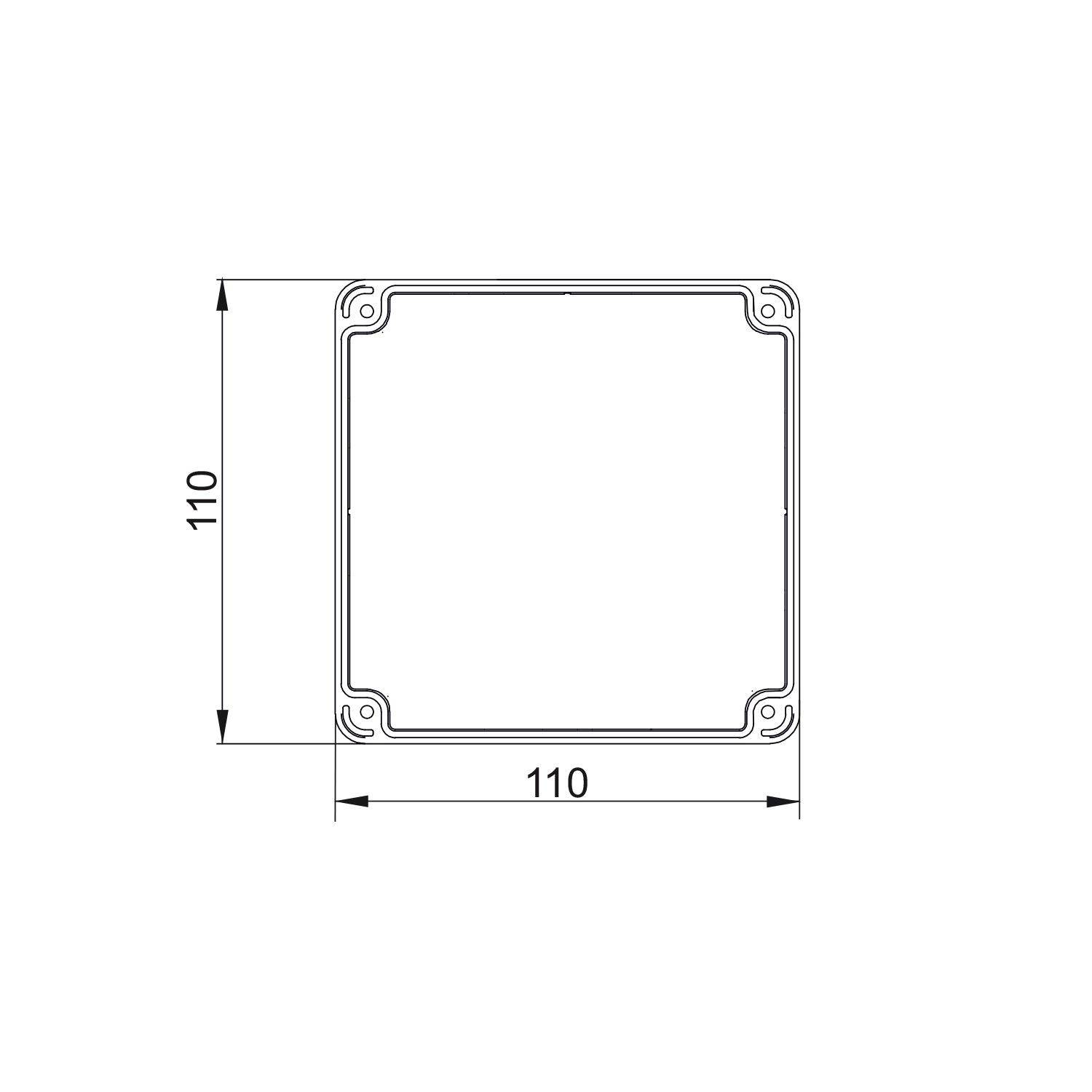

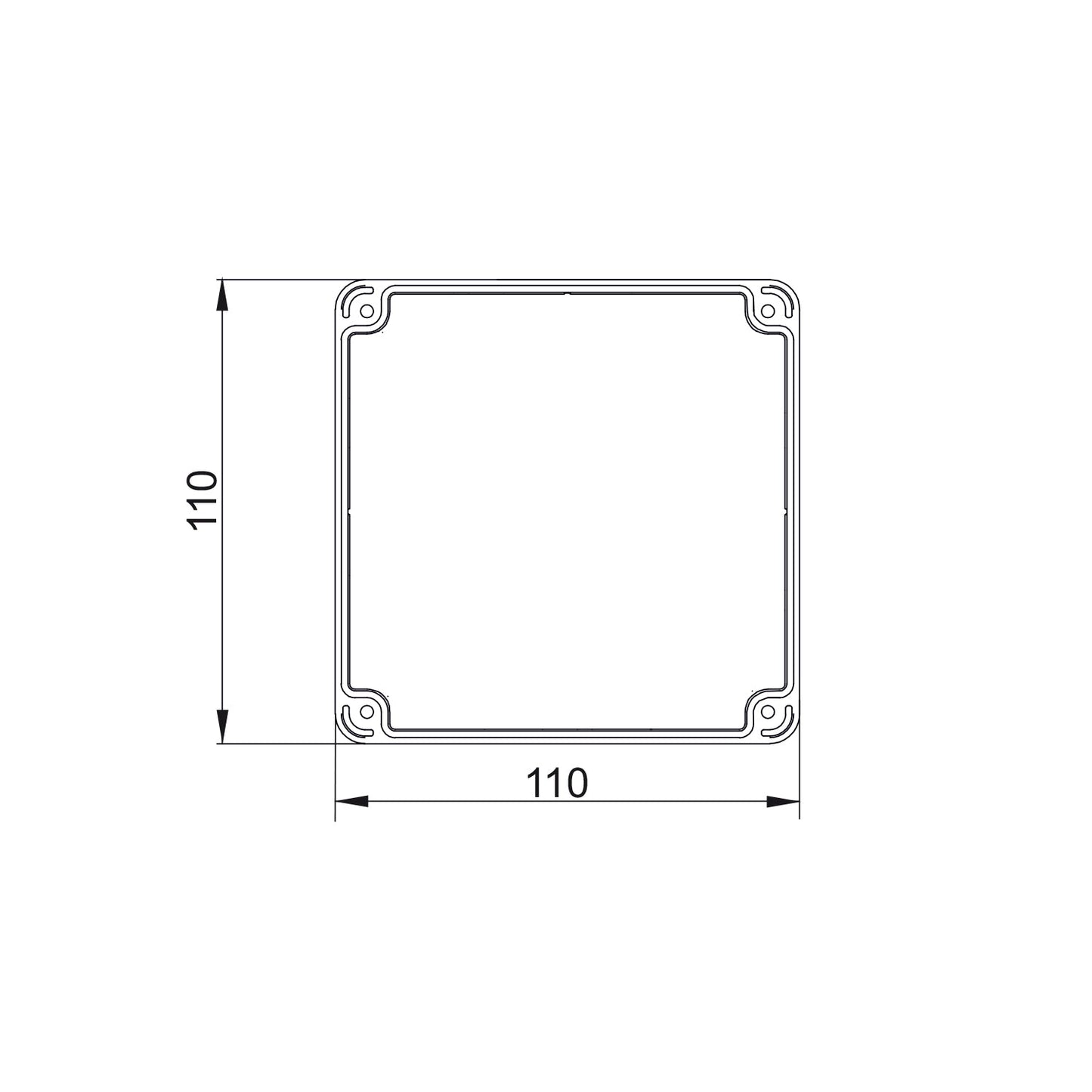

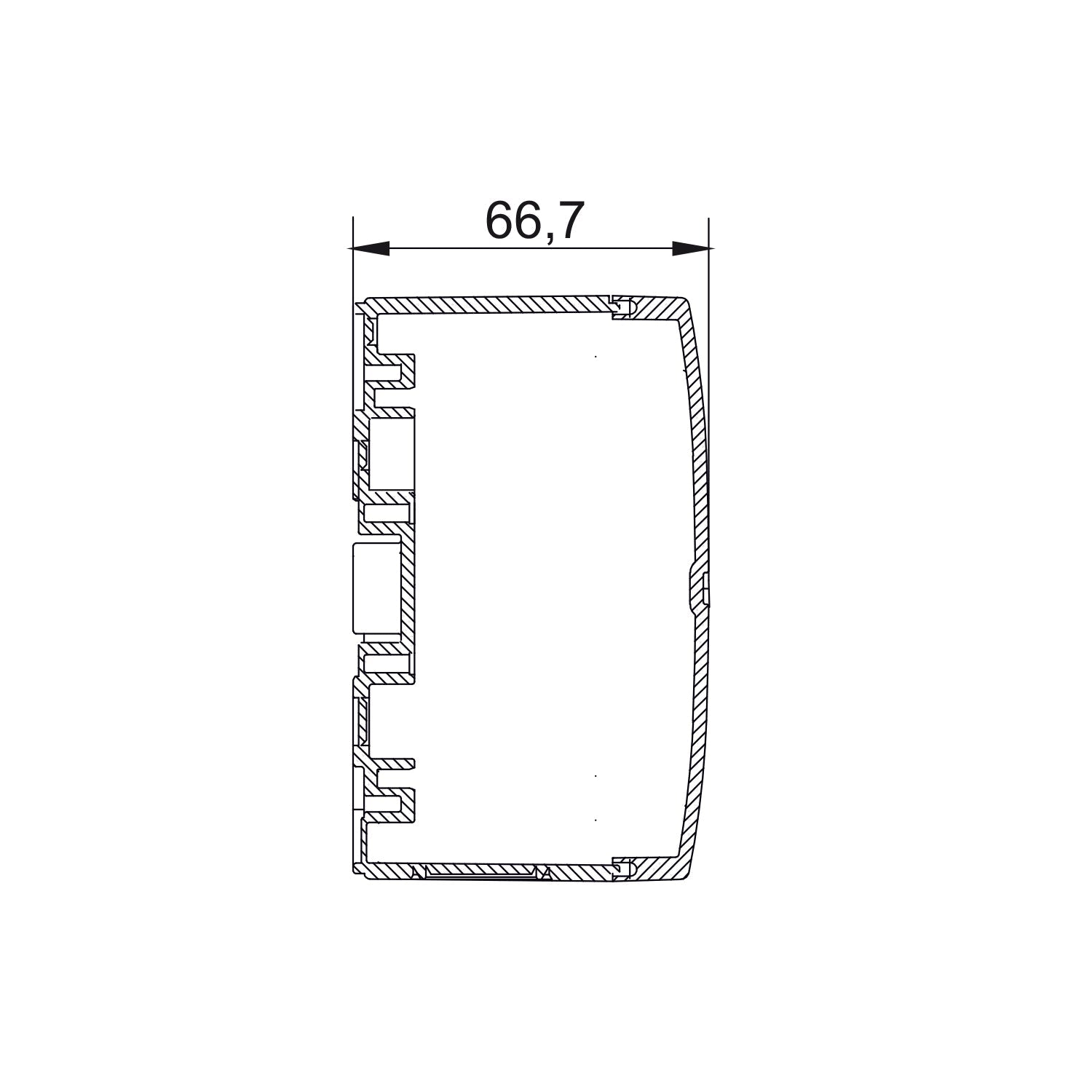

110 x 66,7 x 110 mm |
|
Elektrischer Anschluss |
|
|
Anschluss |
2 x 1,5 mm², 3 x 0,5 mm² |
|
Anschlussklemmen |
max. 6mm² für Motorzuleitung, max 2,5 mm² für Weiterleitung, |
|
Sicherheitsabschaltung |
bei Unterspannung < 17,5 V, Drahtbruch, Blockade nach 5 Ansteuerungen in gleicher Richtung |
| Max. Leitungslänge zwischen Steuereinheit und Antrieb | 10 m |
| Potenzialfreier Meldekontakt | Ohmsche Last, max. 1A/60 V DC (SELV) |
|
Einbau und Umgebungsbedingungen |
|
|
Umgebungstemperatur |
0 °C bis +70 °C |
|
Schutzart |
IP 54 |
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
