Beschreibung

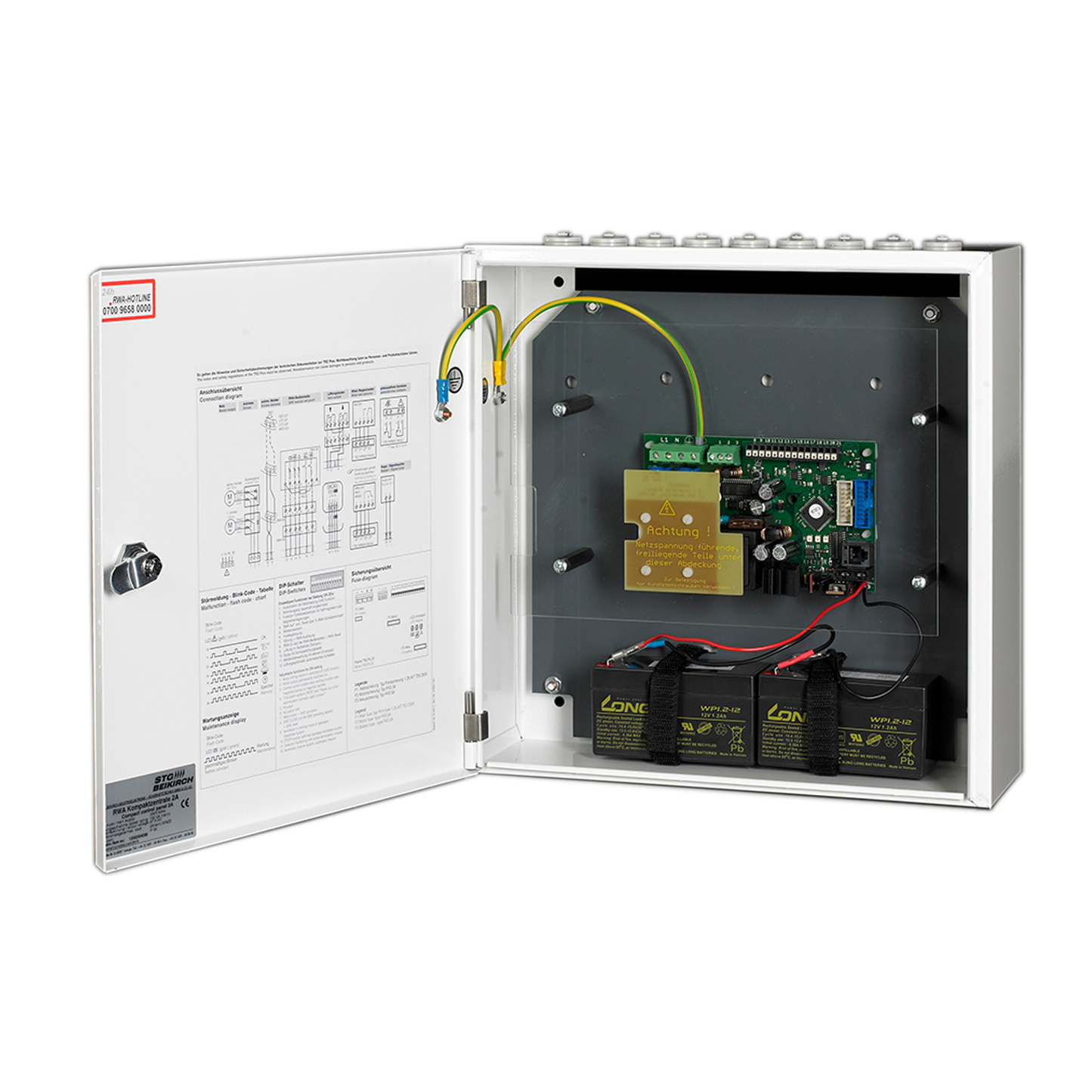

24 V DC Steuerzentralen für den elektromotorischen Rauchabzug und die tägliche Lüftung. Vorzugsweise zur Verwendung in Treppenräumen.
Vorteile / Merkmale
- Eine RWA-Gruppe (RG) und eine Lüftungsgruppe (LG)
- Stromversorgung 24 V DC, Notstromakkus und Ladeteil, Funktionserhalt bei Netzausfall für 72 Std
- Funktion "ohne Wartungstimer" (o.W.)
- Funktion “Tägliches Lüften”
- Leitungsüberwachung der Melderkreise (autom. Melder und RWA-Bedienstellen)
- Leitungsüberwachung der angeschlossenen Antriebe
- Selbstüberwachendes System mit optischer Störmeldung auf der Platine
- Separat abgesicherter Netzeingang 230 V AC / 50 Hz
- Zusätzliche Anschlussmöglichkeiten für Wind-/Regenmelder, Hupe, Signalleuchte und Lüftungstaster
- Service-Port-Schnittstelle zur erweiterten Konfiguration über PC
- verschließbarer Deckel (kein Schloss)
- Energieversorgung geprüft nach DIN EN 12101-10
Material
- Kunststoff oder Metall
- Farbe: Grau
Mechanische Eigenschaften
- Maße: (L x B x H) 300 x 300 x 132 mm
- Gewicht: ca. 6 kg inkl. Akkus
Anschlussmöglichkeiten
- 24 V DC Antriebe mit eigener Last- oder Endabschaltung mit einer gesamten Stromaufnahme von max. 2 A
- 10 RWA-Bedienstellen RBH/3A...
- 10 automatische Melder in 2-Leiter-Technik
- 10 externe Lüftungstaster Auf/Stop/Zu (mit oder ohne Auf-Anzeige)
Erweiterbar durch ein Zusatzmodul TRZ/WRMAS-Basic zum Anschluss von einem Wind-/Regenmelder WRM/2 24V oder 1 Regenmelder (RM/2 24V), je einen Anschluss für potenzialfreie Meldung: RWA ausgelöst (Schließer) und Störung (Öffner); 24 V / max. 0,5 A
