Beschreibung

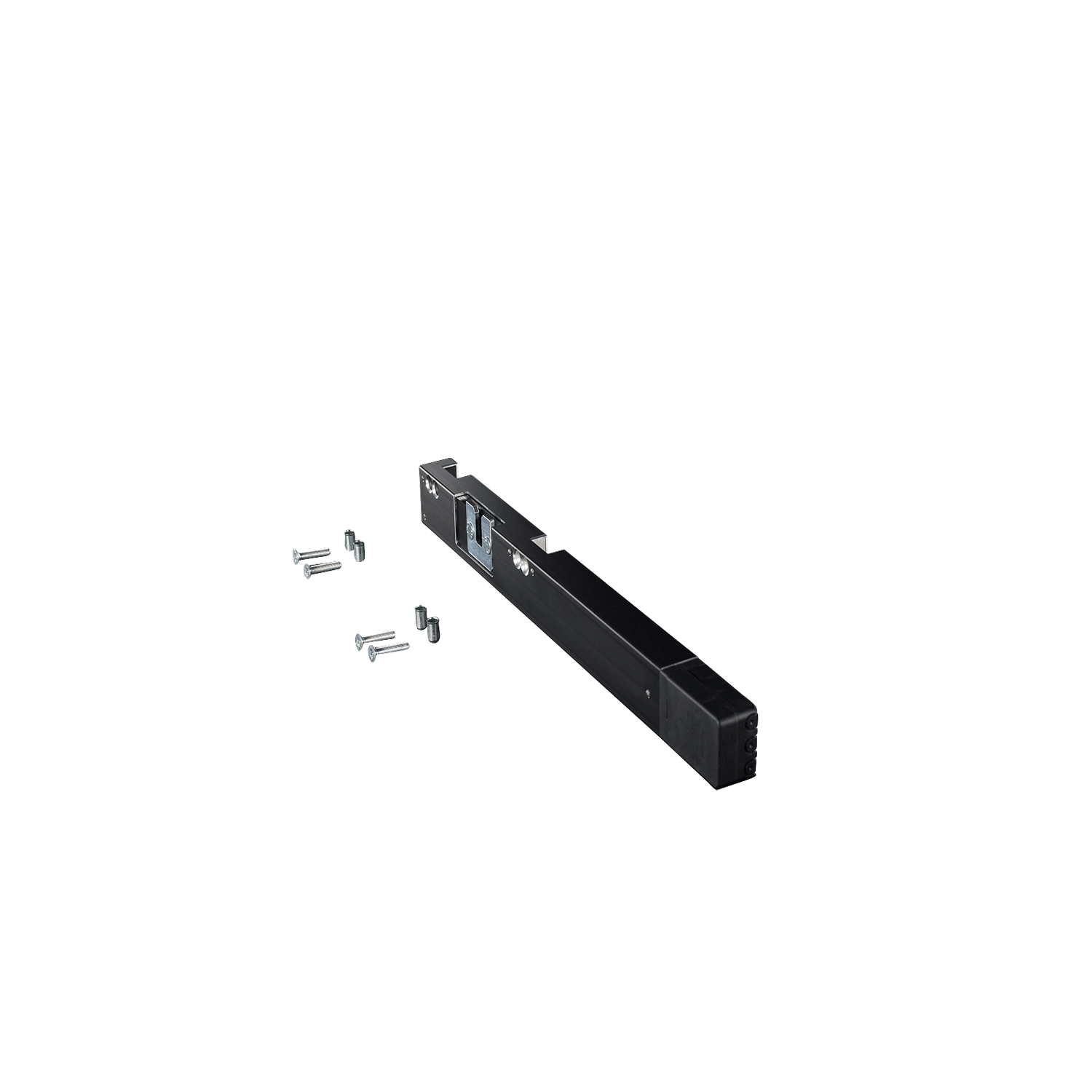

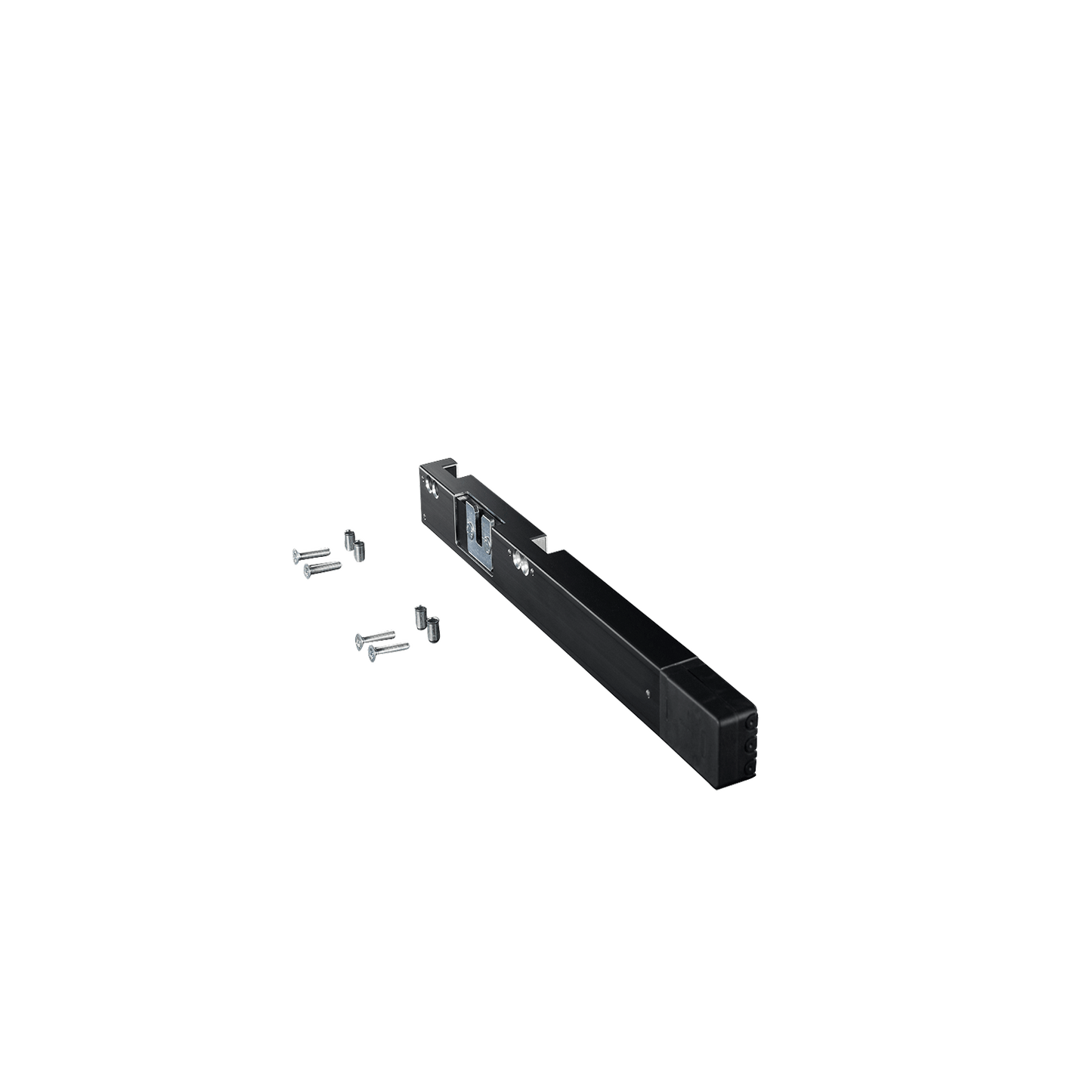

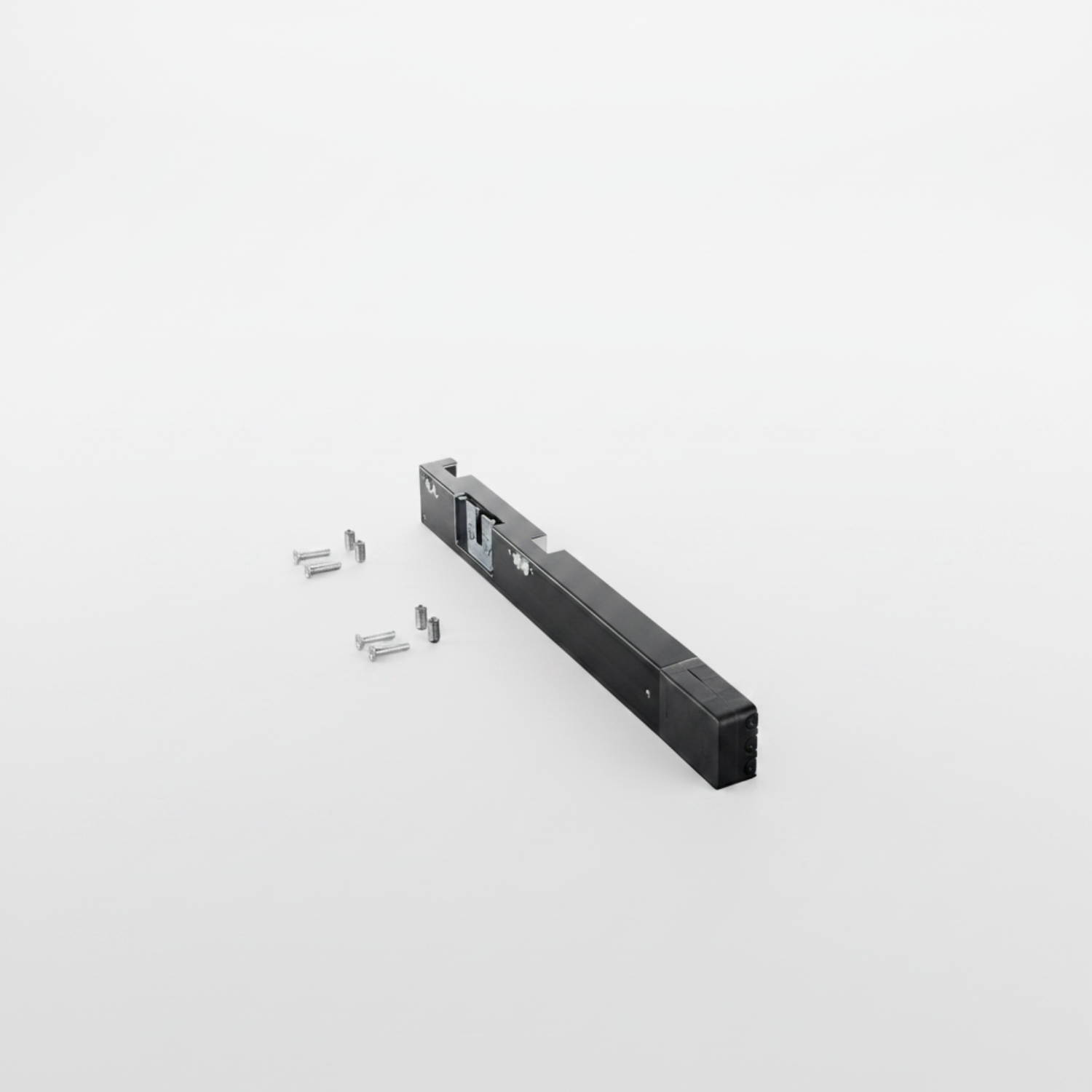

Sehr kleiner Verriegelungsantrieb für die profilintegrierte Montage als beschlagtechnische Ergänzung von Kettenantrieben. Der Riegelantrieb greift mit einem Mitnehmer auf den Fensterbeschlag zu und entriegelt diesen, bevor der Kettenantrieb den Flügel aufstellt. Eine integrierte Folgesteuerung sorgt für die korrekte Betätigungsreihenfolge beim Öffnen und Schließen.
|
Technische Daten |
|
|
Ausführung |
RM mini/EasyDrive/2 |
|
Elektrische Eigenschaften |
|
|
Nennspannung |
24 V DC (-20 % /+25 %) |
|
Zulässige Welligkeit der Nennspannung |
2 Vss |
|
Nennstrom |
0,6 A |
|
Abschaltung |
integrierte, Endschalter AUF/ZU, mit zusätzlichem elektronischen Überlastschutz |
|
Schutzklasse |
III |
|
Mechanische Eigenschaften |
|
|
Hublänge, ca. |
18 mm |
|
Druckkraft |
600 N |
|
Zugkraft |
600 N |
|
Zuhaltekraft |
max. 2000 N |
|
Laufgeschwindigkeit |
2,5 mm/s |
|
Einschaltdauer |
ED 30 (10 min) |
|
Lebensdauer |
> 10.000 Zyklen |
|
Maße (L x B x H) |
368 x 35 x 25 mm |
|
Elektrischer Anschluss |
|
|
Anschluss |
8-polige Steck-Schraubklemme |
|
Einbau und Umgebungsbedingungen |
|
|
Umgebungstemperatur |
–10 °C bis +60 °C |
|
Schutzart |
IP 20
|
