Beschreibung

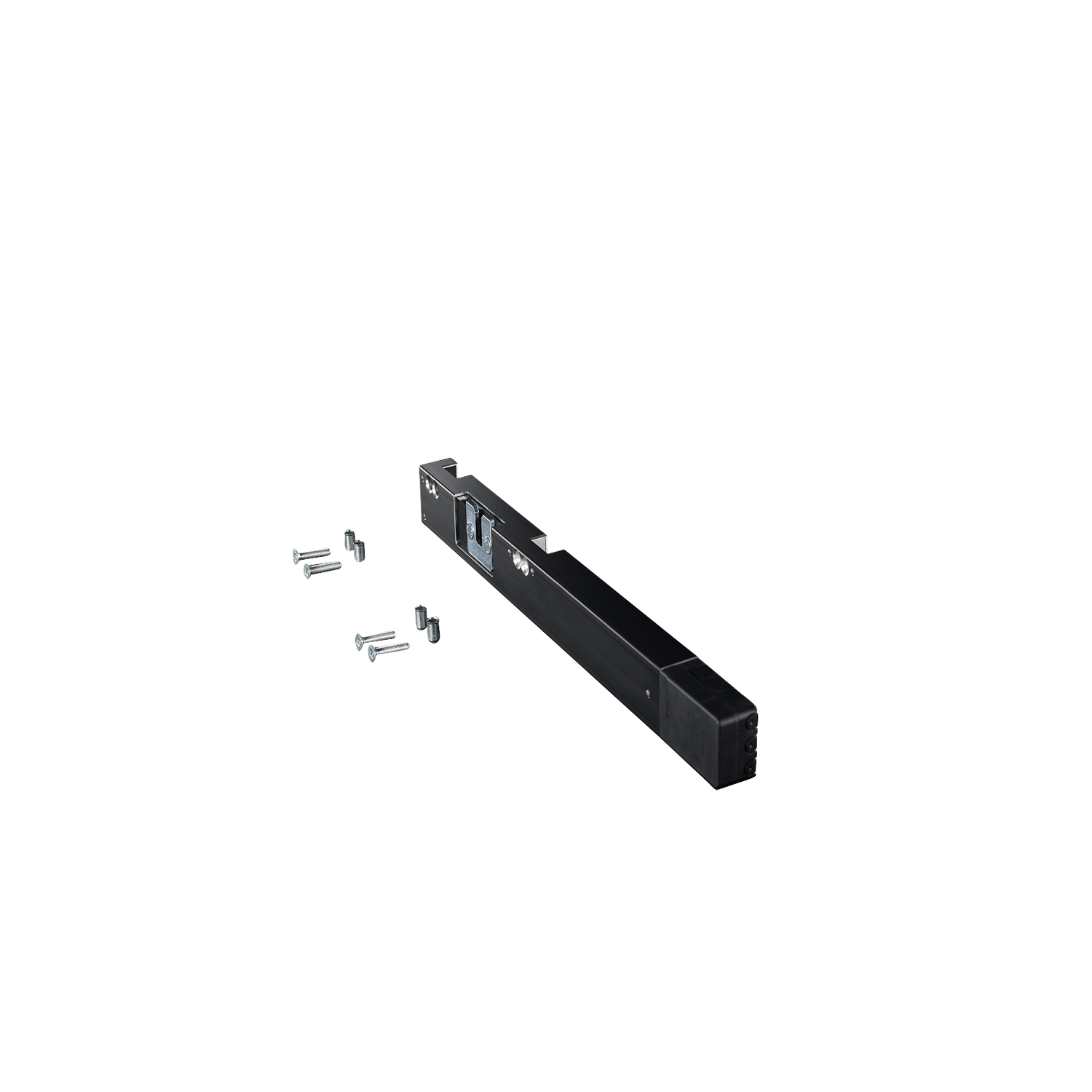

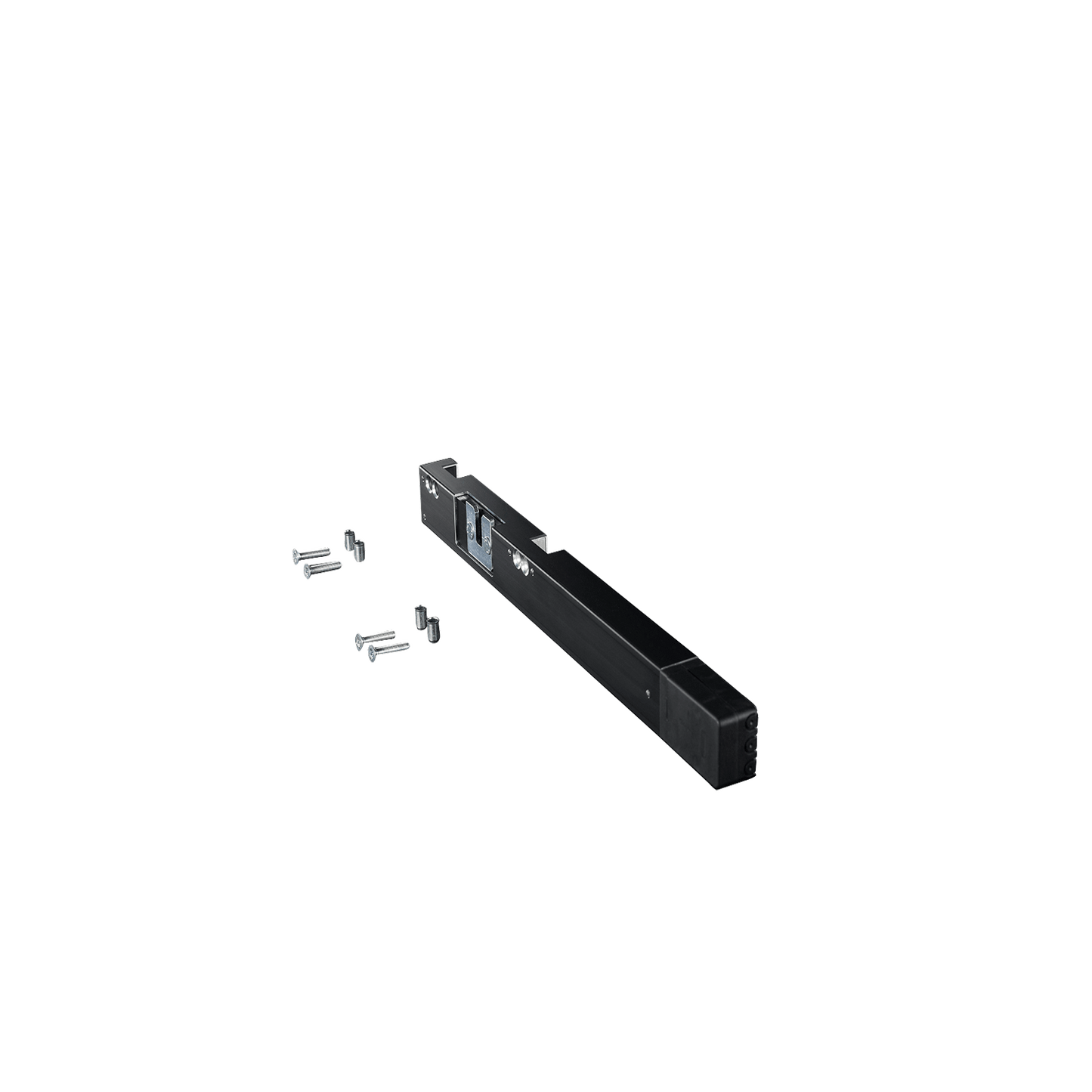

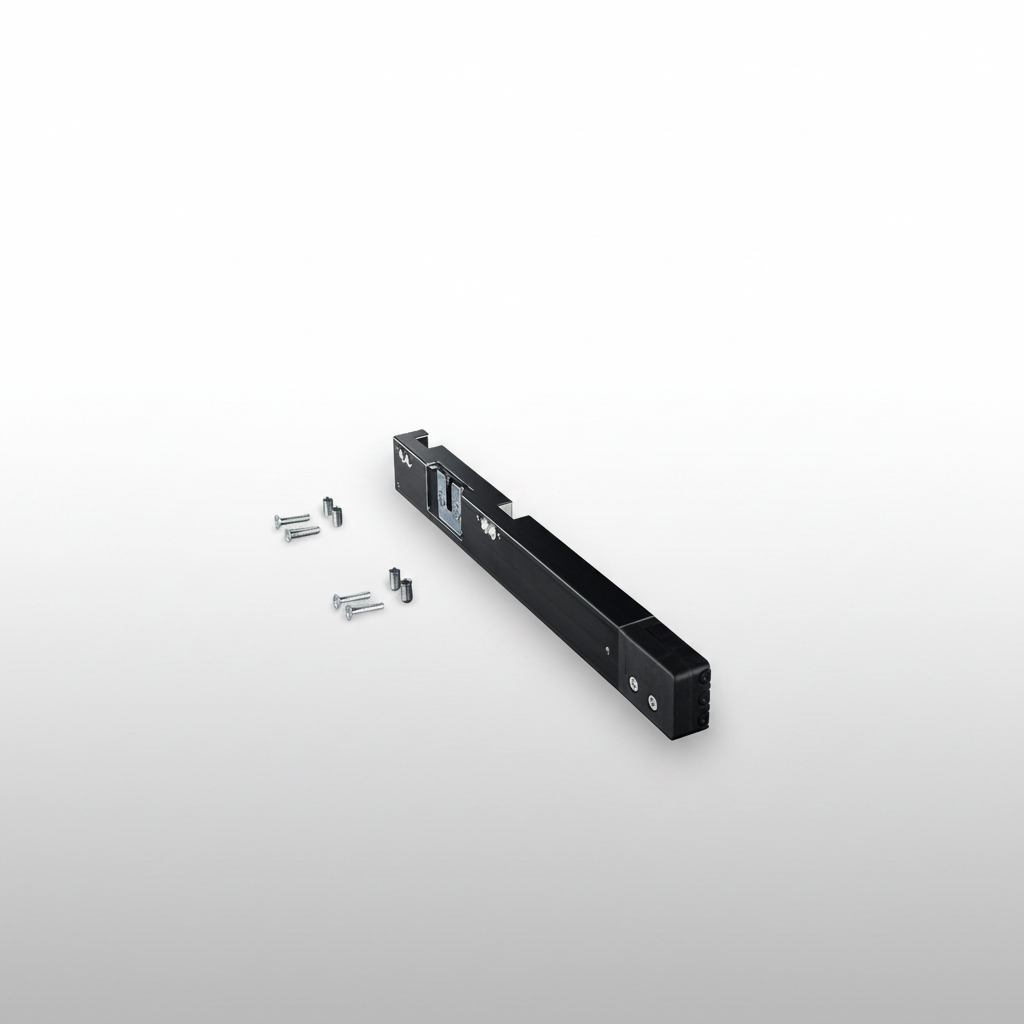

Riegelantrieb zur Ent- und Verriegelung von Fenstern über den Beschlag für die profilintegrierte Montage
Sehr kleiner Verriegelungsantrieb für die profilintegrierte Montage als beschlagtechnische Ergänzung von Kettenantrieben. Der Riegelmotor greift mit einem Mitnehmer auf den Fensterbeschlag zu und und entriegelt diesen, bevor der Kettenantrieb den Flügel aufstellt. Eine integrierte Folgesteuerung sorgt für die korrekte Betätigungsreihenfolge beim Öffnen und Schließen.
Vorteile
- Extrem kompaktes Gehäuse für die profilintegrierte Montage
- Baugröße und Befestigung perfekt abgestimmt auf CDi-Kettenantriebe
- Automatisches Abschalten durch eingebaute Endschalter und integrierte Folgesteuerung zur Ansteuerung der angeschlossenen Kettenantriebe
- Betätigungskraft 600 N
- Optional Betrieb von zwei RM mini im Tandembetrieb in einem Fenster möglich
Material
-
Gehäuse: Aluminium/ABS Farbe: Schwarz
Einsatzbereich
- Zur motorischen Verriegelung von Fensterbeschlägen in Kombination mit Kettenantrieben
Besondere Merkmale
- Kompatibel mit den Kettenantrieben CDi und LM/2
- sehr kleiner Verriegelungsantrieb
|
Technische Daten |
|
|
Ausführung |
RM mini |
|
Elektrische Eigenschaften |
|
|
Nennspannung |
24 V DC (-20 % /+25 %) |
|
Zulässige Welligkeit der Nennspannung |
2 Vss |
|
Nennstrom |
0,6 A bei 600 N |
|
Abschaltung |
integrierte Endschalter AUF/ZU, mit zusätzlichem elektronischen Überlastschutz |
|
Schutzklasse |
III |
|
Mechanische Eigenschaften |
|
|
Hublänge, ca. |
18 mm |
|
Druckkraft |
600 N |
|
Zugkraft |
600 N |
|
Zuhaltekraft |
max. 2000 N |
|
Laufgeschwindigkeit |
ca. 2,5 mm/s |
|
Einschaltdauer |
ED 30 (10 min) |
|
Lebensdauer |
> 10.000 Zyklen |
|
Maße (L x B x H) |
368 x 35 x 25 mm |
|
Elektrischer Anschluss |
|
|
Anschluss |
8-polige Steck-Schraubklemme |
|
Einbau und Umgebungsbedingungen |
|
|
Umgebungstemperatur |
–10 °C bis +60 °C |
|
Schutzart |
IP 20 |
Hinweis: Mitnehmer und Anschlussleitung bitte separat bestellen
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
