Beschreibung

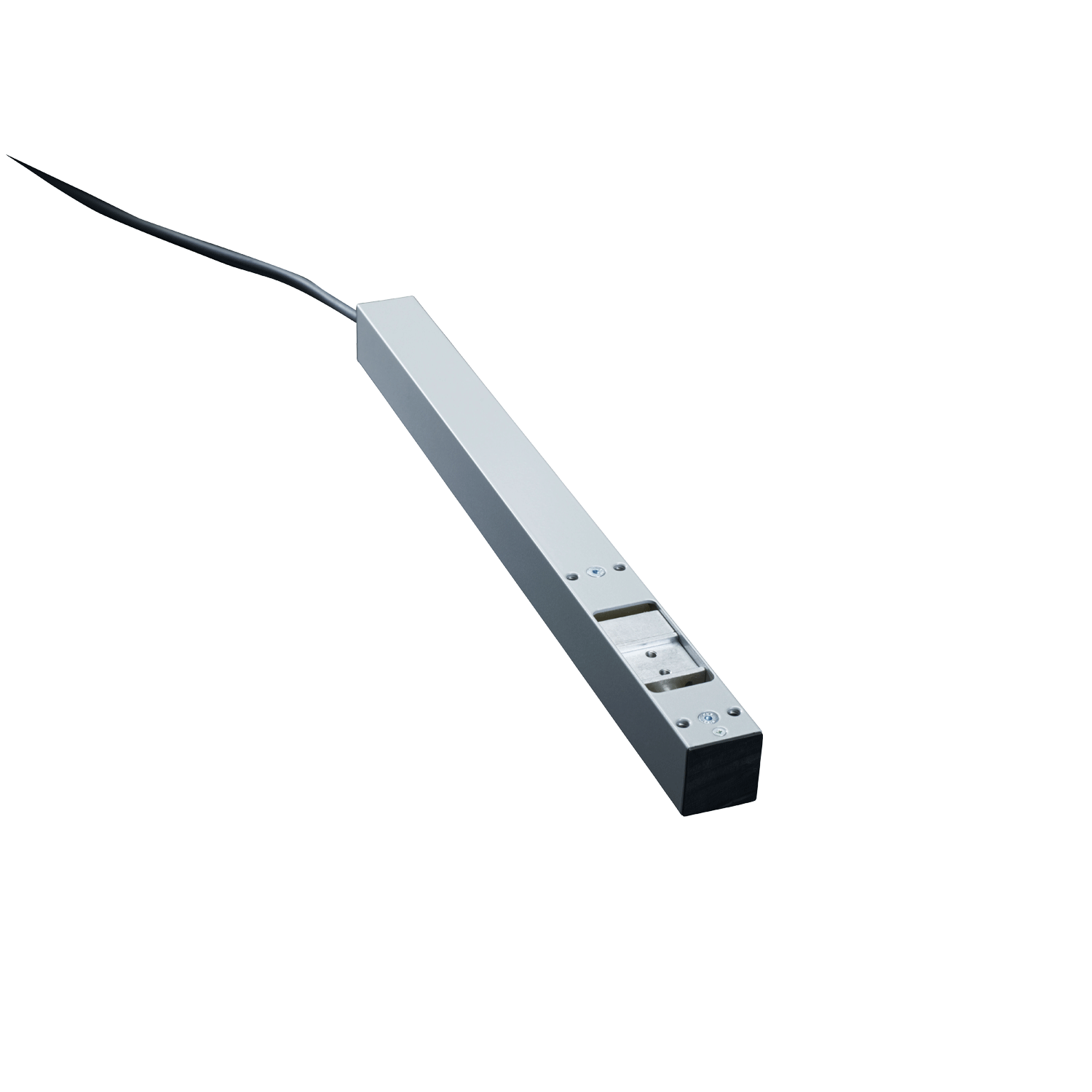

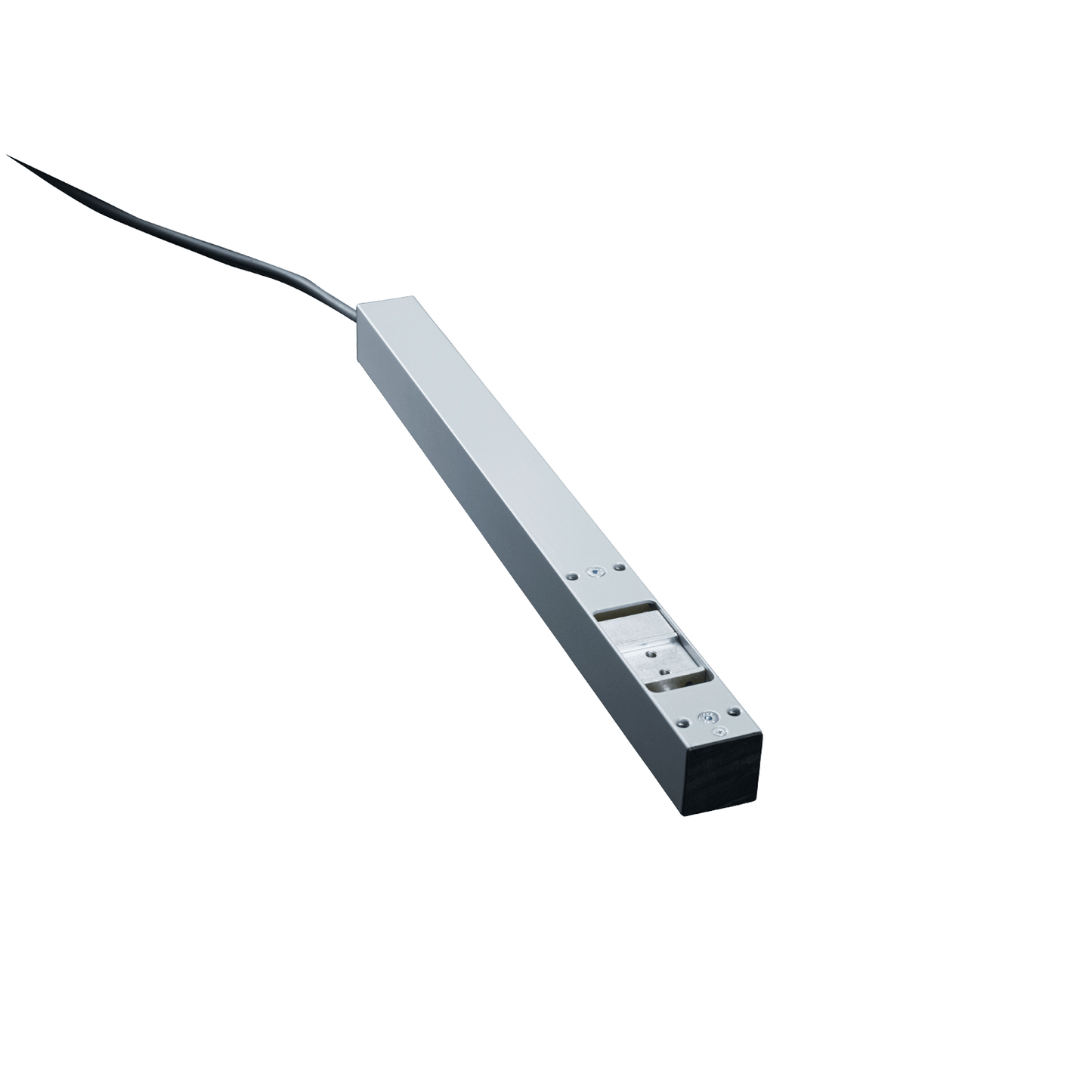

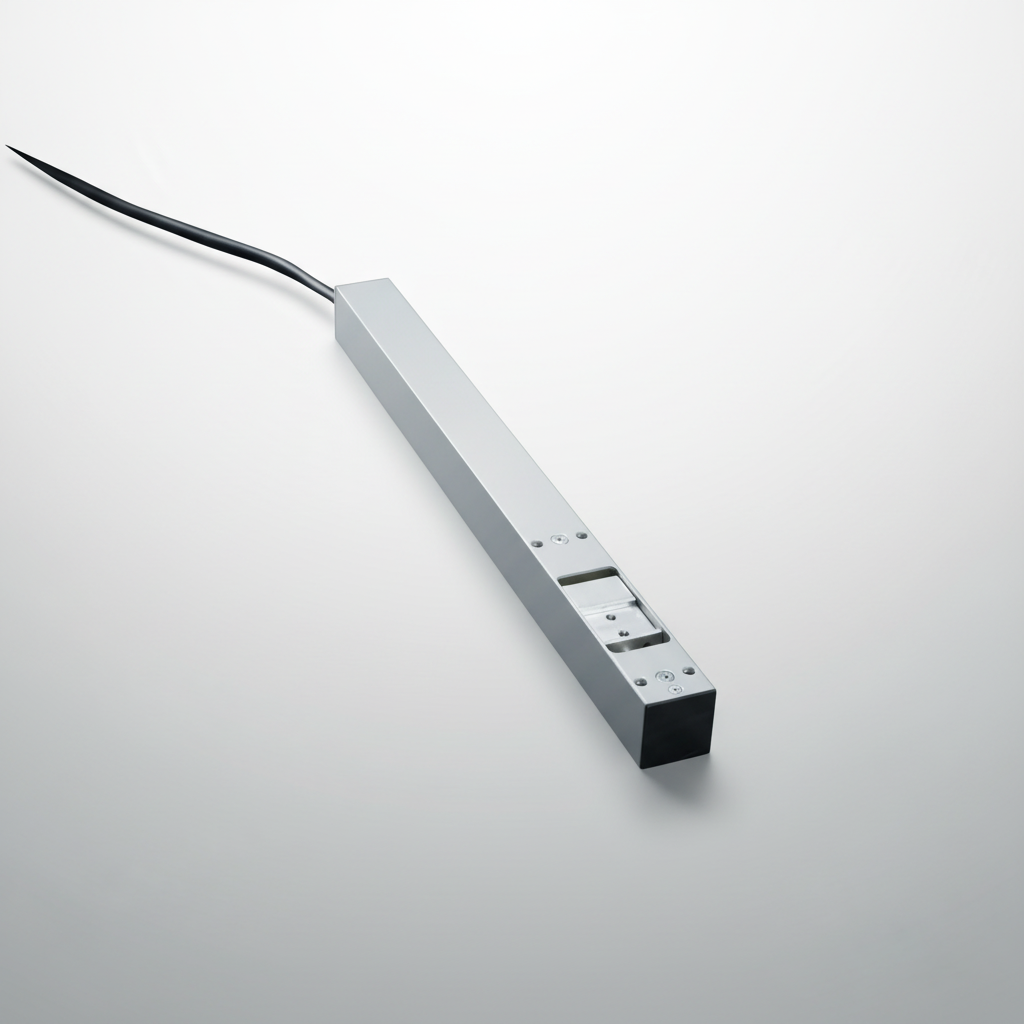

Schlanker Verriegelungsantrieb für die aufgesetzte Montage als beschlagtechnische Ergänzung von Kettenantrieben. Der Riegelantrieb greift mit einem Mitnehmer auf den Fensterbeschlag zu und entriegelt diesen, bevor der Kettenantrieb den Flügel aufstellt. Eine integrierte Folgesteuerung sorgt für die korrekte Betätigungsreihenfolge beim Öffnen und Schließen.
Besondere Merkmale
- Kompatibel mit den Kettenantrieben CDi und LM/2
|
Technische Daten |
|
|
Ausführung |
RM Basic |
|
Elektrische Eigenschaften |
|
|
Nennspannung |
24 V DC (-20 % /+25 %) |
|
Zulässige Welligkeit der Nennspannung |
2 Vss |
|
Nennstrom |
1,5 A bei 1200 N |
|
Abschaltung |
integrierte, elektronische Lastabschaltung |
|
Schutzklasse |
III |
|
Mechanische Eigenschaften |
|
|
Hublänge, ca. |
18 mm (Sonderhub bis 36 mm auf Anfrage) |
|
Druckkraft |
1200 N |
|
Zugkraft |
1200 N |
|
Zuhaltekraft |
max. 3000 N |
|
Laufgeschwindigkeit |
ca. 3 mm/s |
|
Einschaltdauer |
ED 30 (10 min) |
|
Lebensdauer |
> 10.000 Zyklen |
|
Maße (L x B x H) |
423 x 35 x 33 mm |
|
Elektrischer Anschluss |
|
|
Anschluss |
Anschlussleitung zur Bauseite: 2 x 0,75 mm², Länge ca. 3 m |
|
Einbau und Umgebungsbedingungen |
|
|
Umgebungstemperatur |
–10 °C bis +60 °C |
|
Schutzart |
IP 20 |
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
