Beschreibung

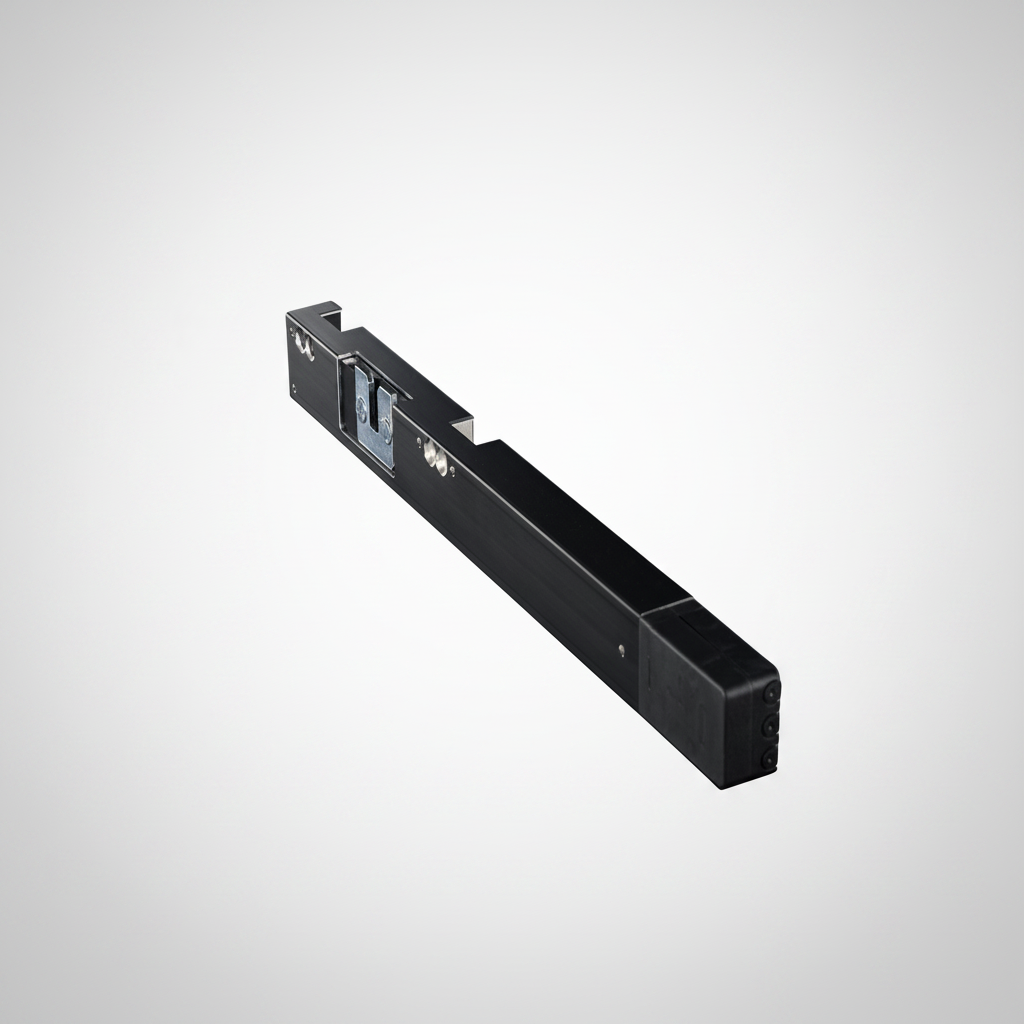

Der Riegelantrieb KLMS bietet eine zuverlässige Lösung für den profilintegrierten Einbau. Speziell entwickelt für die Kompatibilität mit den Kettenantrieben der Serie KCD, ermöglicht dieses System eine nahtlose Integration in bestehende Systeme. Der KLMS überzeugt durch seine robuste Konstruktion und einfache Handhabung, ideal für professionelle Anwendungen, die Präzision und Langlebigkeit erfordern.
|
Technische Daten |
|
|
Ausführung |
KLMS |
|
Elektrische Eigenschaften |
|
|
Nennspannung |
24 V DC (-20 % /+25 %) |
|
Zulässige Welligkeit der Nennspannung |
2 Vss |
|
Nennstrom |
0,6 A |
|
Abschaltung |
integrierte, Endschalter AUF/ZU, mit zusätzlichem elektronischen Überlastschutz |
|
Schutzklasse |
III |
|
Mechanische Eigenschaften |
|
|
Hublänge, ca. |
18 mm |
|
Druckkraft |
600 N |
|
Zugkraft |
600 N |
|
Zuhaltekraft |
max. 2000 N |
|
Laufgeschwindigkeit |
ca. 2,5 mm/s |
|
Einschaltdauer |
ED 30 (10 min) |
|
Lebensdauer |
> 10.000 Zyklen |
|
Maße (L x B x H) |
368 x 35 x 25 mm |
|
Elektrischer Anschluss |
|
|
Anschluss |
8-polige Steck-SchraubklemmeEinbau und Umgebungsbedingungen |
|
Umgebungstemperatur |
–5 °C bis +60 °C |
|
Schutzart |
IP 20 |
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
