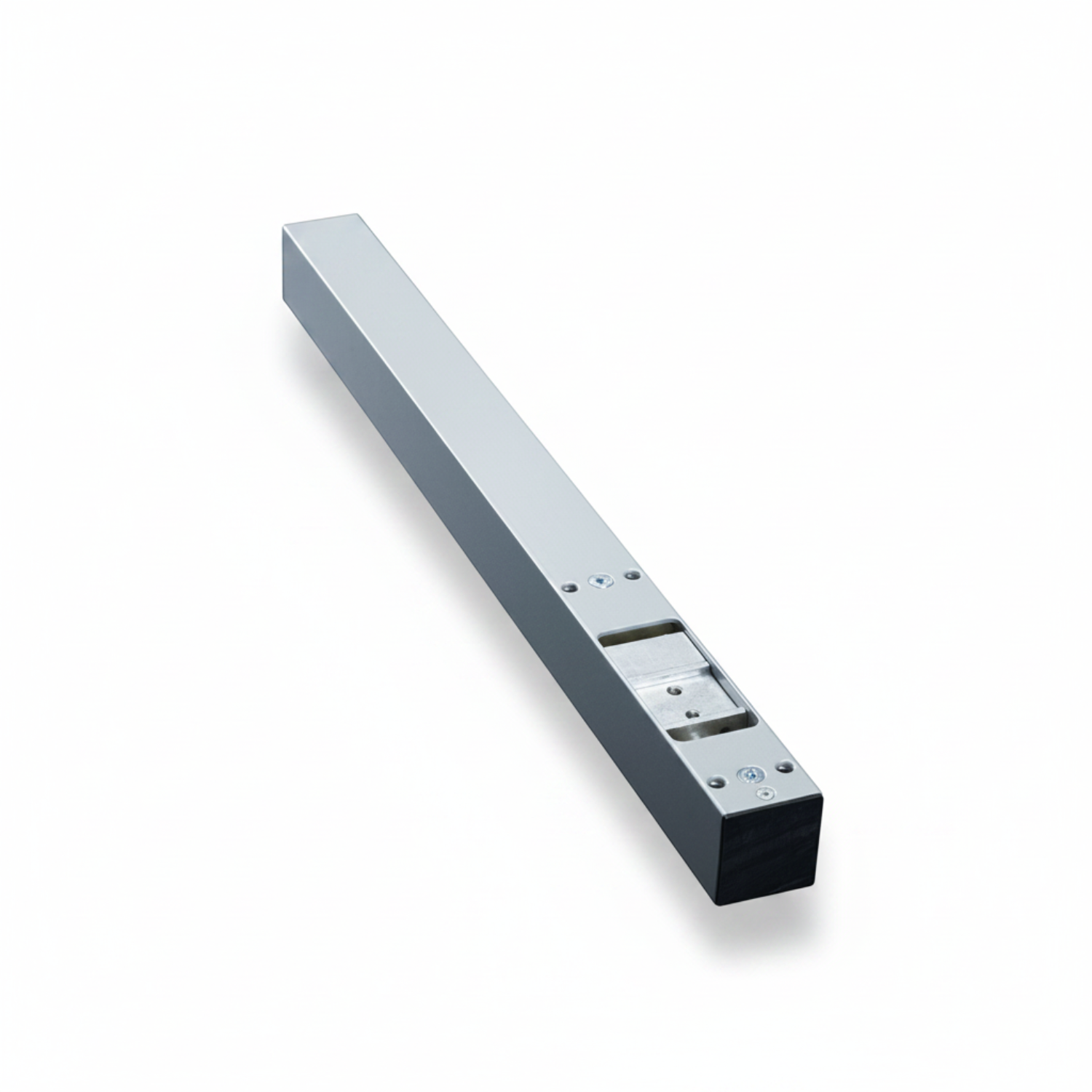

Beschreibung
Besondere Merkmale
- Für die aufgesetzte Montage auf dem Blendrahmen
- Kompatibel mit den Kettenantrieben der Serie KCDX
|
Technische Daten |
|
|
Ausführung |

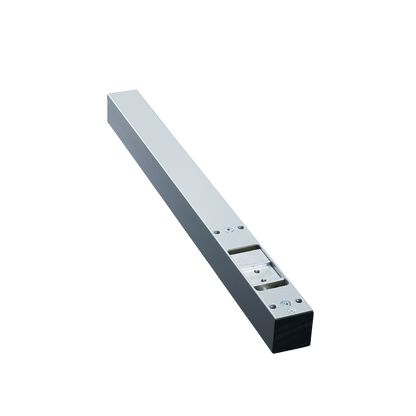

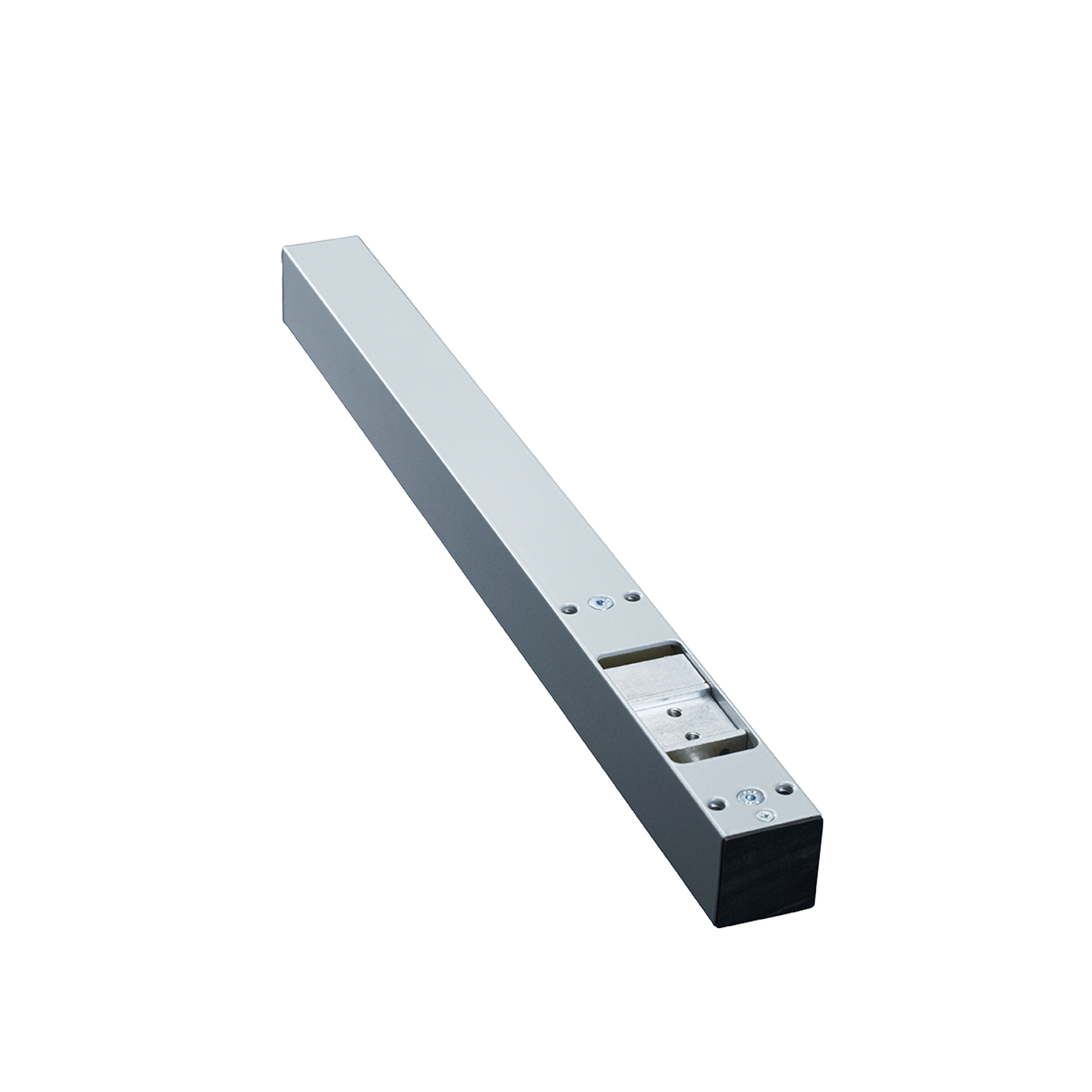

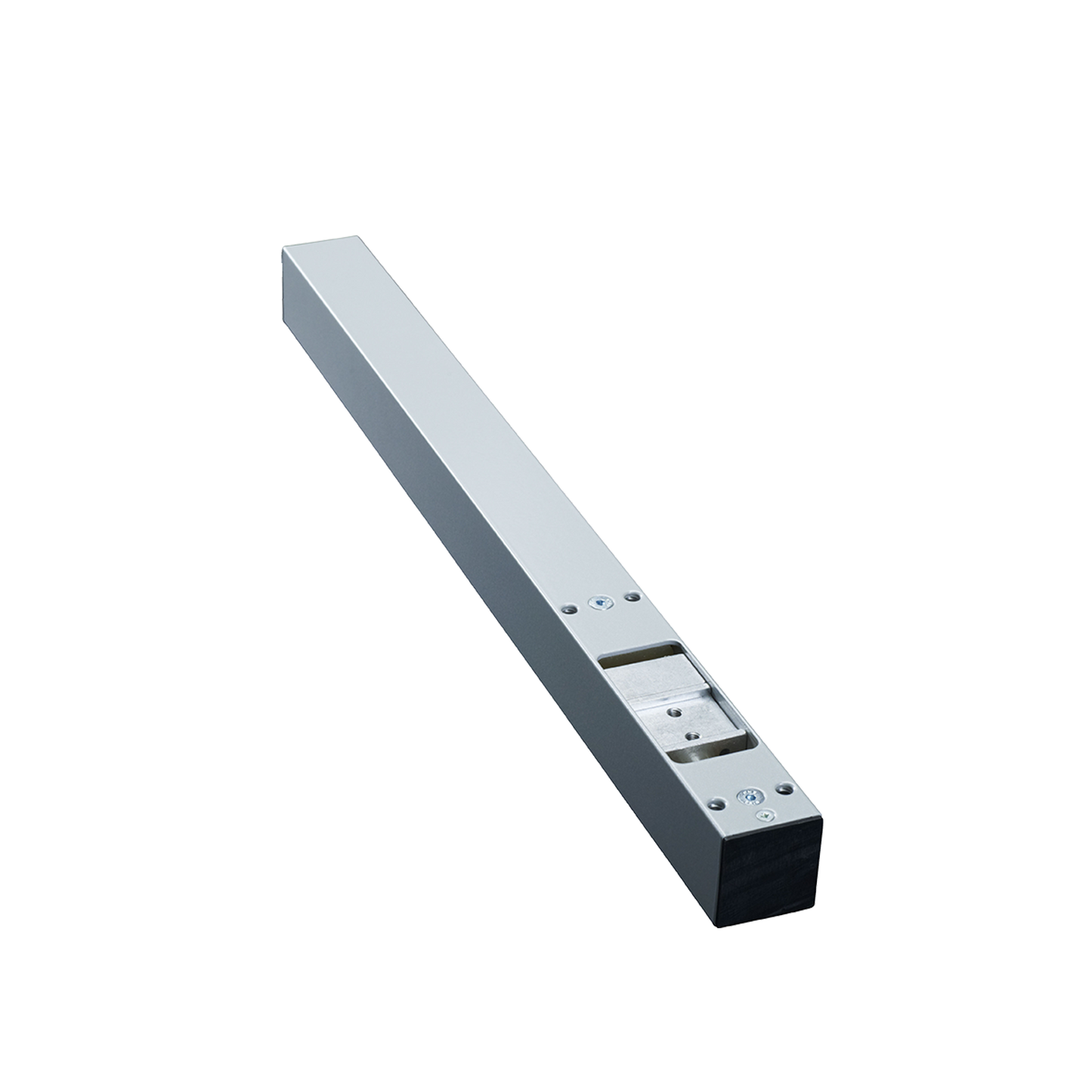

KLMFM |
|
Elektrische Eigenschaften |
|
|
Nennspannung |
24 V DC (-20 % /+25 %) |
|
Zulässige Welligkeit der Nennspannung |
2 Vss |
|
Nennstrom |
1,5 A |
|
Abschaltung |
integrierte Lastabschaltung, mit zusätzlichem elektronischen Überlastschutz |
|
Schutzklasse |
III |
|
Mechanische Eigenschaften |
|
|
Hublänge, ca. |
18 mm |
|
Druckkraft |
800 N |
|
Zugkraft |
800 N |
|
Zuhaltekraft |
max. 3000 N |
|
Laufgeschwindigkeit |
ca. 3 mm/s |
|
Einschaltdauer |
ED 30 (10 min) |
|
Lebensdauer |
> 10.000 Zyklen |
|

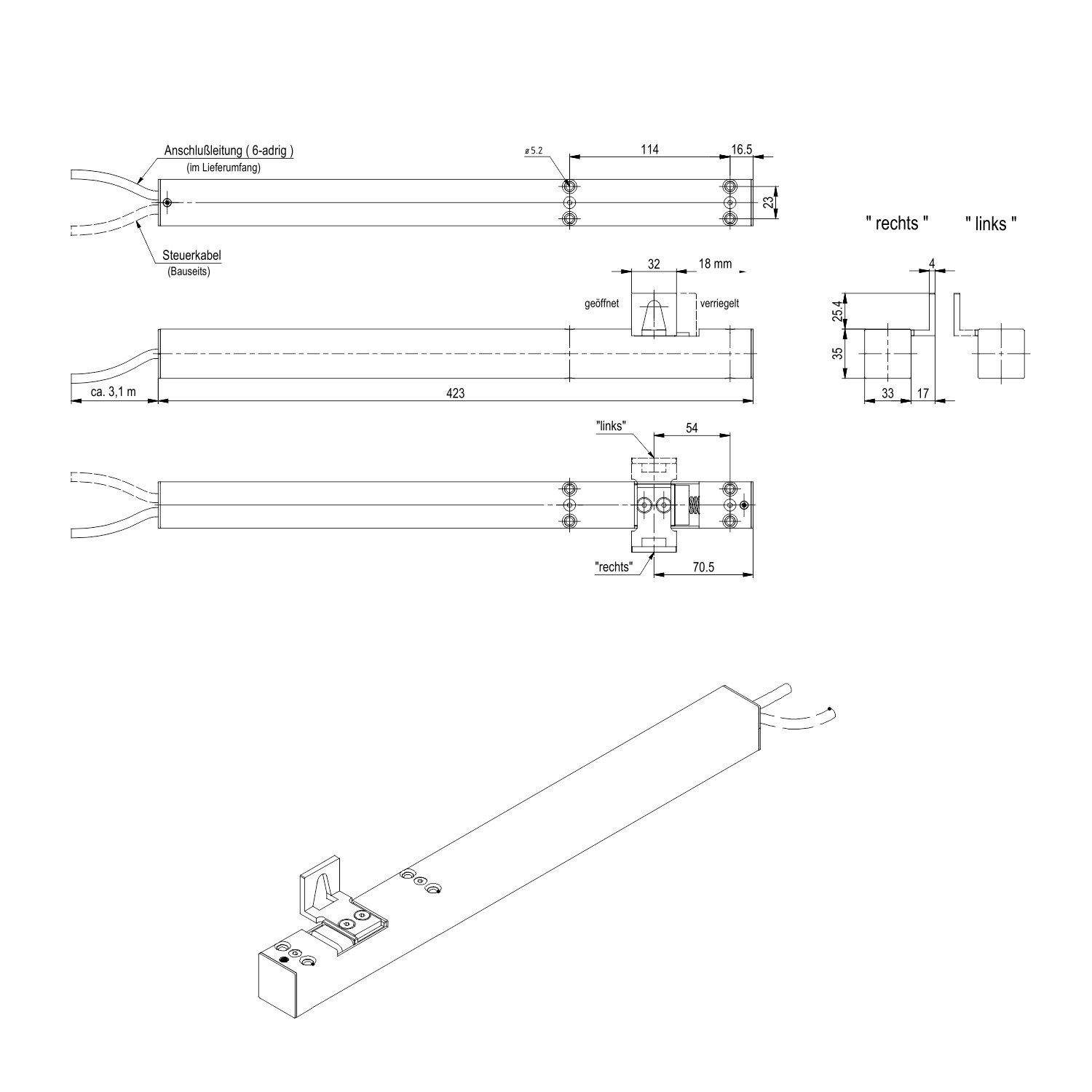

Maße (L x B x H) |
423 x 35 x 33 mm |
|
Elektrischer Anschluss |
|
|
Anschluss |
Steckverbinder 2 x 6-polig |
|
Einbau und Umgebungsbedingungen |
|
|
Umgebungstemperatur |
–10 °C bis +60 °C |
|
Schutzart |
IP 20 |
