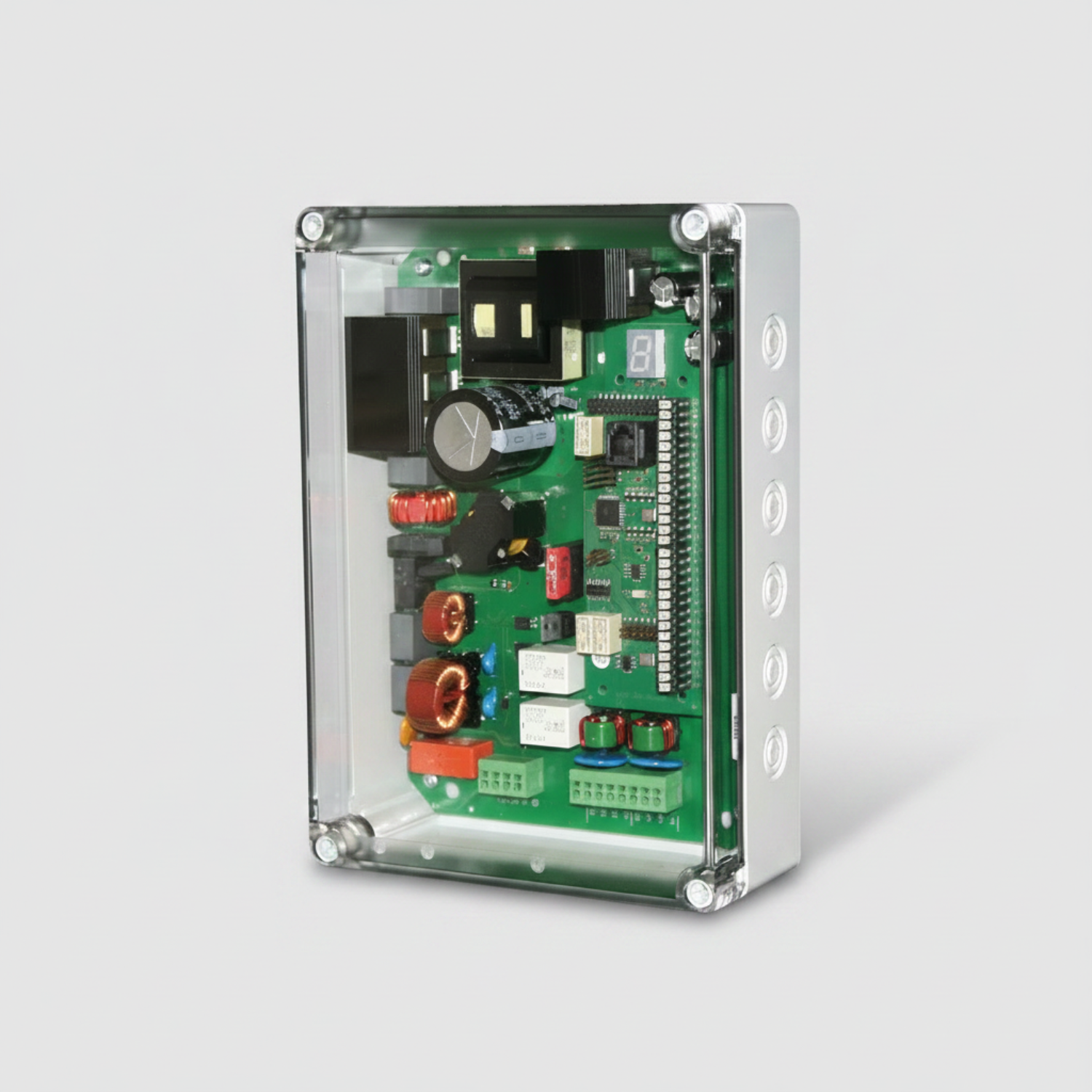

Lüftungszentrale iVent/2 10 A – Intelligente Steuerung für natürliche Be- und Entlüftung
Die iVent ist eine vielseitige 24 V DC Lüftungszentrale zur Steuerung von Fensterantrieben mit einer Stromaufnahme von bis zu 10 Ampere. Sie eignet sich ideal für die natürliche Lüftung in Gebäuden und bietet umfangreiche Anschluss- und Konfigurationsmöglichkeiten für Sensoren und Bedienelemente.
Vorteile & Merkmale:
- Eingebaute Standardfunktionen für die Lüftungssteuerung
- Optische Anzeige für Fehler- und Betriebsmeldungen
- Kaskadierung mehrerer iVent mit Bedienung über einen oder mehrere Lüftungstaster möglich
- Funktionen für das Zusammenwirken mit einer Verschattung 1)
- Interne Funktionsüberwachung mit Fehlersignalisierung
- Service-Port-Schnittstelle zur Konfiguration erweiterter Funktionen über PC-Software, z. B.:
- Zeitabhängige Hubbegrenzung 1)
- Automatische Lüftung über Temperatur 1)
- Automatisches Schließen nach eingestellter Zeit 1)
- Manuelle Lüftung im Impuls- oder Tastbetrieb (Totmann) 1)
- Änderung der Eigenschaften für die Betriebsanzeigen 1)
- Einstellbare Pausenzeit bei Umpolung der Antriebsspannung 1)
- Übergeordnete Schließfunktion bei Regen
1) Funktionsumfang nur über ein Notebook/PC mit installierter Service-Port-Software und Verbindungskabel möglich.
Einsatzbereiche:
- Natürliche Be- und Entlüftung
Technische Daten:
Primäre Energieversorgung
- Betriebsspannung: 230 V AC / 50–60 Hz
- Leistungsaufnahme: max. 310 W (abhängig von Ausgangslast)
- Leistungsaufnahme (Standby): max. 7 W
- Anschlussklemme: max. 2,5 mm², Federklemme
- Sicherung: 3,15 A/T (nicht wechselbar)
Ausgang Aktor:
- Spannung: 27,5 V DC (-15 % / +10 %)
- Welligkeit: 0,3 Vss
- Strom: 10 A bei ED 30 % (10 min), 4 A bei ED 100 %
- Anschlussklemme: max. 2,5 mm², Federklemme
- Sicherung: FKS 10 A / 32 V
Ausgang Wind-/Regenmelder:
- Spannung: 27,5 V
- Strom: max. 100 mA, 100 % ED
- Anschlussklemme: max. 1,5 mm², Federklemme
- Max. Anzahl: abhängig von der Stromaufnahme
- Sicherung: über Motorsicherung
Ausgang für weitere Komponenten (z. B. Temperatursensor):
- Spannung: 27,5 V
- Strom: max. 500 mA, 100 % ED
- Anschlussklemme: max. 1,5 mm², Federklemme
Mechanische Eigenschaften:
- Maße (B × H × T): 175 × 250 × 75 mm (ohne Verschraubungen)
- Gewicht: ca. 1,6 kg
- Gehäuse: Polycarbonat, Farbe Grau, Deckel transparent
Einbau- und Umgebungsbedingungen:
- Betriebstemperatur: 0 °C bis +50 °C
- Lager-/Transporttemperatur: –25 °C bis +75 °C
- Luftfeuchtigkeit (Betrieb/Lagerung/Transport): 10 % bis 95 %
- Schutzart: IP66 (Gehäuse)
