Beschreibung

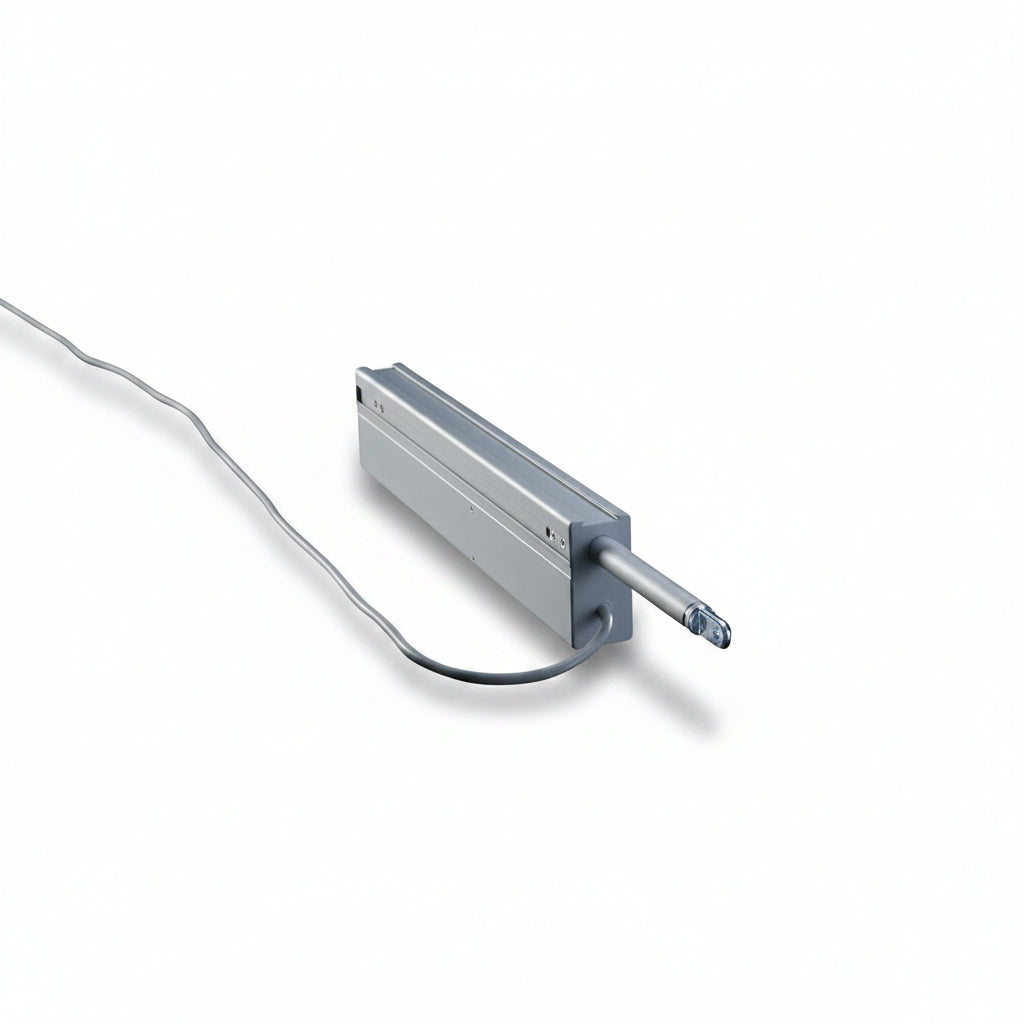

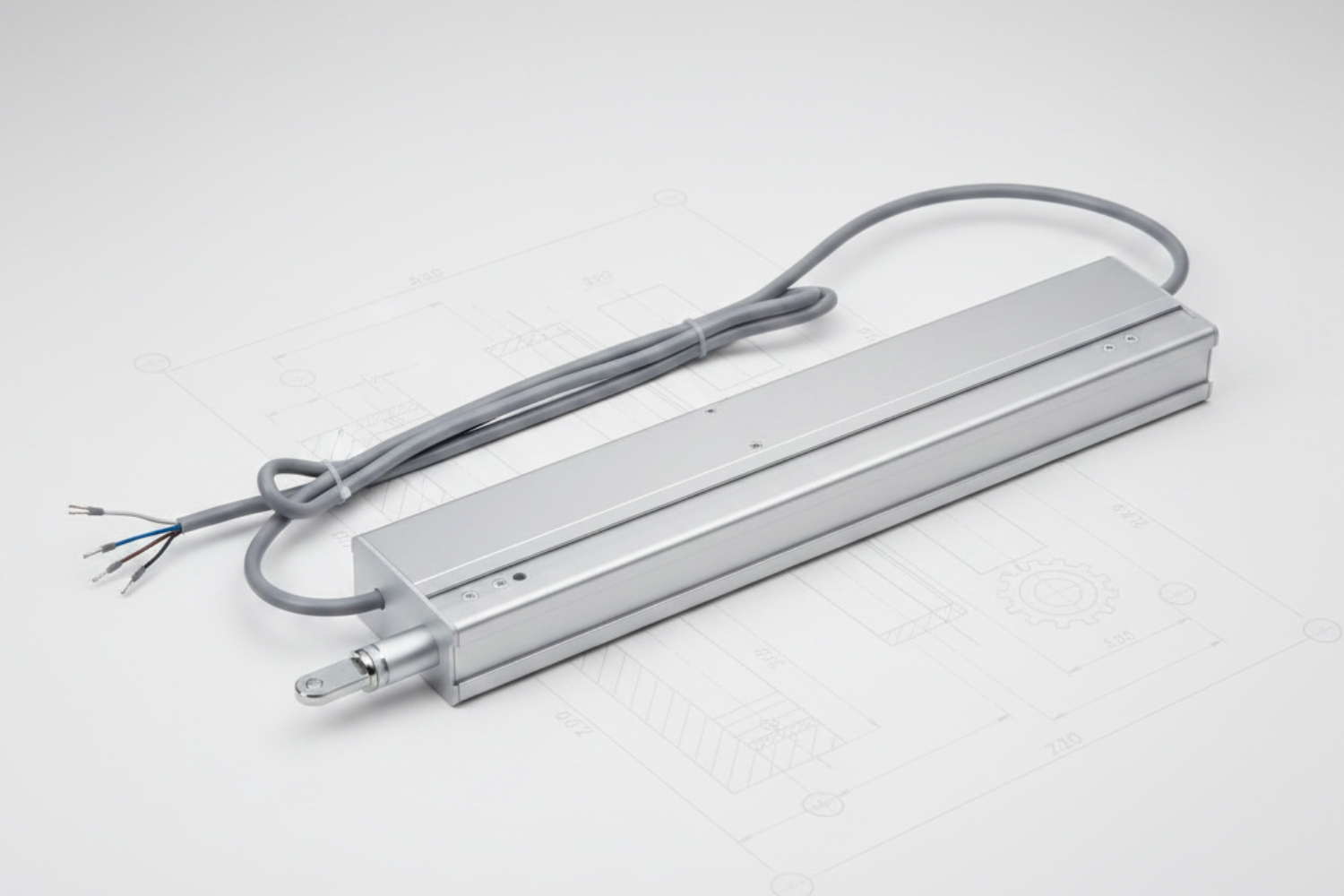

Universell einsetzbarer, rechteckiger Linearantrieb ohne störende Anbauteile. Seitliche Klemmführungen und verschiebbare Konsolen erleichtern den Einbau an Fenster oder Lichtkuppel und ermöglichen vielfältige Montagearten.
Vorteile
- Bis 750 mm Austellweite
- Automatisches Abschalten beim Erreichen der Endposition
- In der Ausführung mit integrierter Lastabschaltung ist dichtes Schließen der Fensterelemente immer gewährleistet, keine Endschalterjustierung erforderlich
- Staubdicht und spritzwassergeschützt (Schutzart IP 44)
- Korrosionsfreies Aluminiumgehäuse und -schubrohr
Material
- Gehäuse: Aluminium-Rechteckprofil, EV1/Silber, eloxiert oder optional in RAL-Farbe
- Endkappen: Kunststoff, Grau
Einsatzbereich
- Kipp-, Klapp-, Dreh- und Dachfenster, Lichtkuppeln und Lichtbänder
Für den Lüftungsbetrieb
Besondere Merkmale
- Betrieb mit 230 V Netzspannung, kein weiteres Vorschaltgerät nötig
- Potenzialfreier Kontakt für Meldung "Nicht ZU" (Kontakt schließt bei Verlassen der Position ZU)
|
Technische Daten |
|
|
Ausführung |
M3/...-500N/LA/EV1/AC |
|
Elektrische Eigenschaften |
|
|
Nennspannung |
230 V AC/50 Hz (-15 %/+10 %) |
|
Nennstrom |
ca. 0,2 A |
|
Abschaltung |
elektronische Lastabschaltung, eingebaut |
|
Schutzklasse |
II |
|
Mechanische Eigenschaften |
|
|
Hublänge, ca. |
82, 300, 500 und 750 mm |
|
Druckkraft |
max. 500 N |
|
Zugkraft |
max. 250 N |
|
Zuhaltekraft |
2000 N |
|
Laufgeschwindigkeit |
ca. 10 mm/s |
|
Einschaltdauer |
ED 30 (10 min) |
|
Lebensdauer |
> 10.000 Zyklen |
|
Maße (L x B x H) |
(Hub + ca. 133 mm) x 82,5 mm x 41 mm; Mindestbaulänge 433 mm |
|
Elektrischer Anschluss |
|
|
Anschluss |
5 x 0,75 mm², Länge ca. 1,60 m, grau |
|
Einbau und Umgebungsbedingungen |
|
|
Umgebungstemperatur |
–5 °C bis +75 °C |
|
Schutzart |
IP 44 |
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
Zum Betrieb an Netzspannung 230 V AC sind die Antriebe mit einem integrierten Schaltnetzteil ausgerüstet. Es müssen daher zum Ansteuern der Antriebe geeignete Schalt- und Relaiskontakte eingesetzt werden.
