Beschreibung

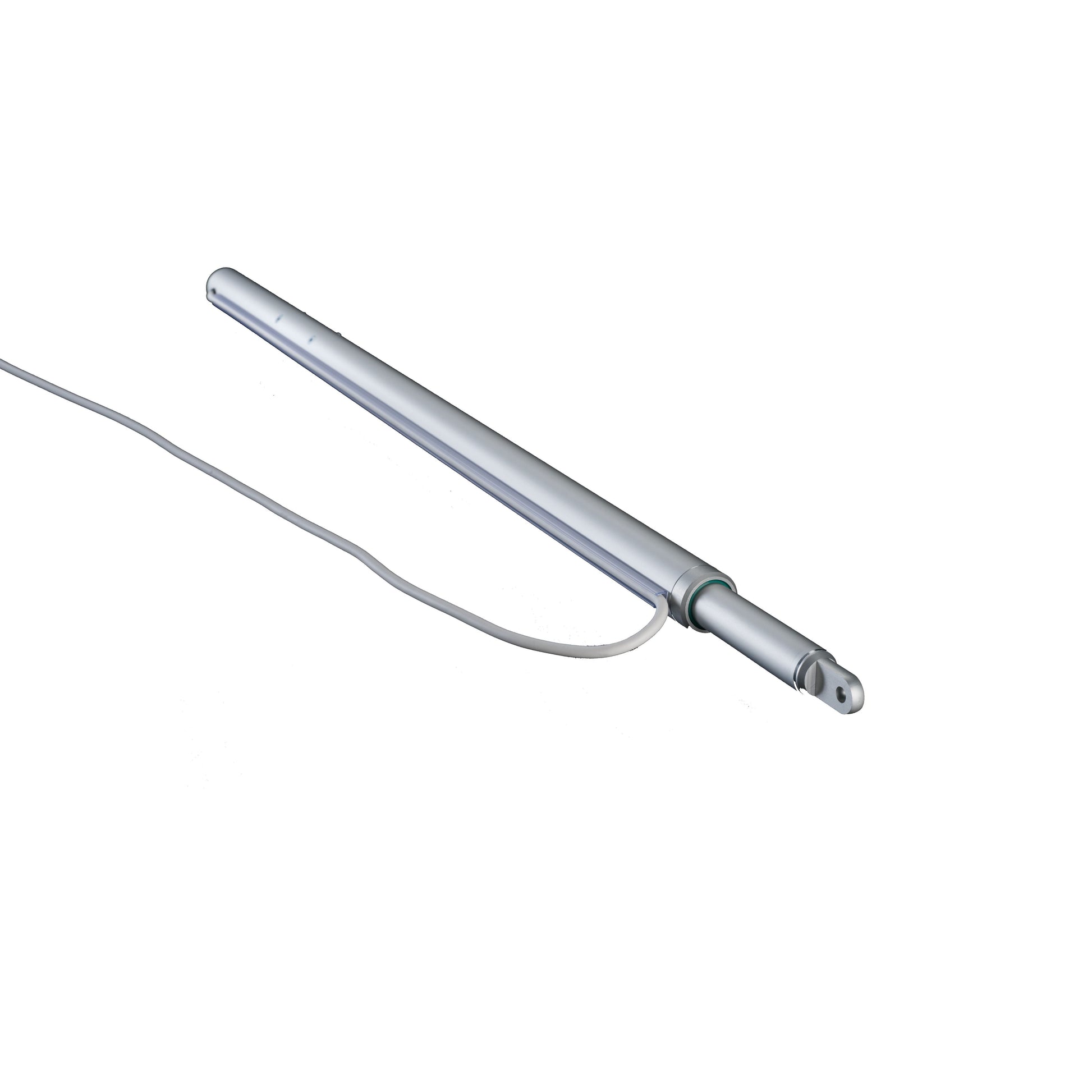

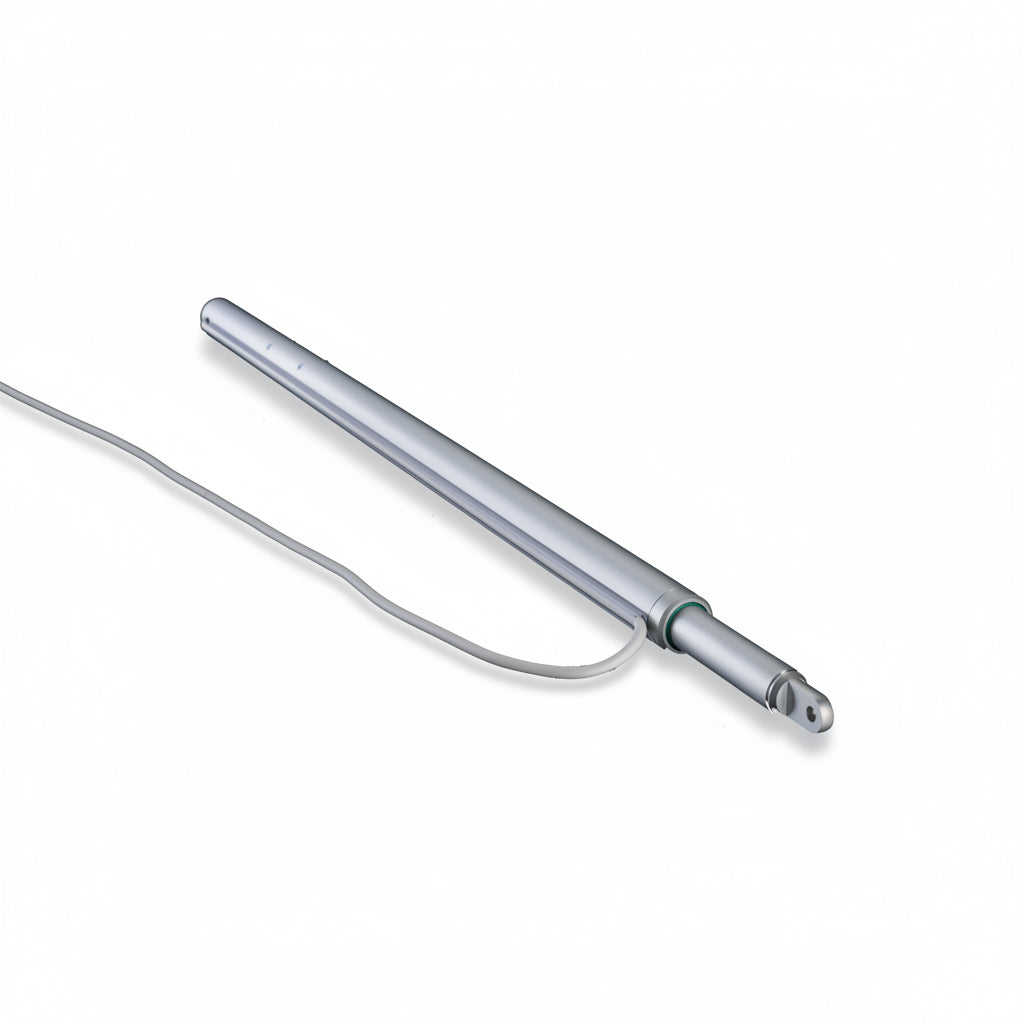

Universell einsetzbarer, runder Linearantrieb mit 1500 N für den Einsatz in Fensterflügeln, Dachklappen, Lichtkuppeln und Lichtbändern.
Vorteile
- Integrierte, elektronische Lastabschaltung
- Synchronbetrieb mit mehreren Antrieben über externe Synchronmodule möglich
- Staubdicht und spritzwassergeschützt (Schutzart IP 54)
- Korrosionsfreies Aluminiumgehäuse und -schubrohr
Material
- Gehäuse: Aluminium, EV1/Silber, eloxiert oder optional in RAL-Farbe
- Endkappen: Aluminium
Zulassungen | Zertifizierungen
- B300 geprüft in Anlehnung an DIN EN 12101-2:2017
Einsatzbereich
- Dachflächenfenster oder Dachklappen, Kipp-, Klapp- oder Drehfenster, Lichtkuppeln und Lichtbänder
|
Technische Daten |
|
|
Ausführung |
M9/3/...1500N/SG/EV1/RWA |
|
Elektrische Eigenschaften |
|
|
Nennspannung |
24 V DC (-15 %/+25 %) |
|
Zulässige Welligkeit der Nennspannung |
2 Vss |
|
Nennstrom |
1,6 A |
|
Abschaltung |
extern über Synchronmodul |
|
Schutzklasse |
III |
|
Mechanische Eigenschaften |
|
|
Hublänge, ca. |
300, 500, 750 und 1000 mm |
|
Druckkraft |
max. 1500 N |
|
Zugkraft |
max. 1500 N |
|
Zuhaltekraft |
2000 N |
|
Laufgeschwindigkeit |
ca. 5,1 mm/s |
|
Einschaltdauer |
ED 30 (10 min) |
|
Lebensdauer |
> 10.000 Zyklen |
|
Maße (L x B x H) |
(Hub + 364 mm) x Ø 36 mm |
|
Elektrischer Anschluss |
|
|
Anschluss |
2 x 1,5 mm², 3 x 0,5 mm² |
|
Einbau und Umgebungsbedingungen |
|
|
Umgebungstemperatur |
–5 °C bis +75 °C |
|
Schutzart |
IP 54 |
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
