Beschreibung

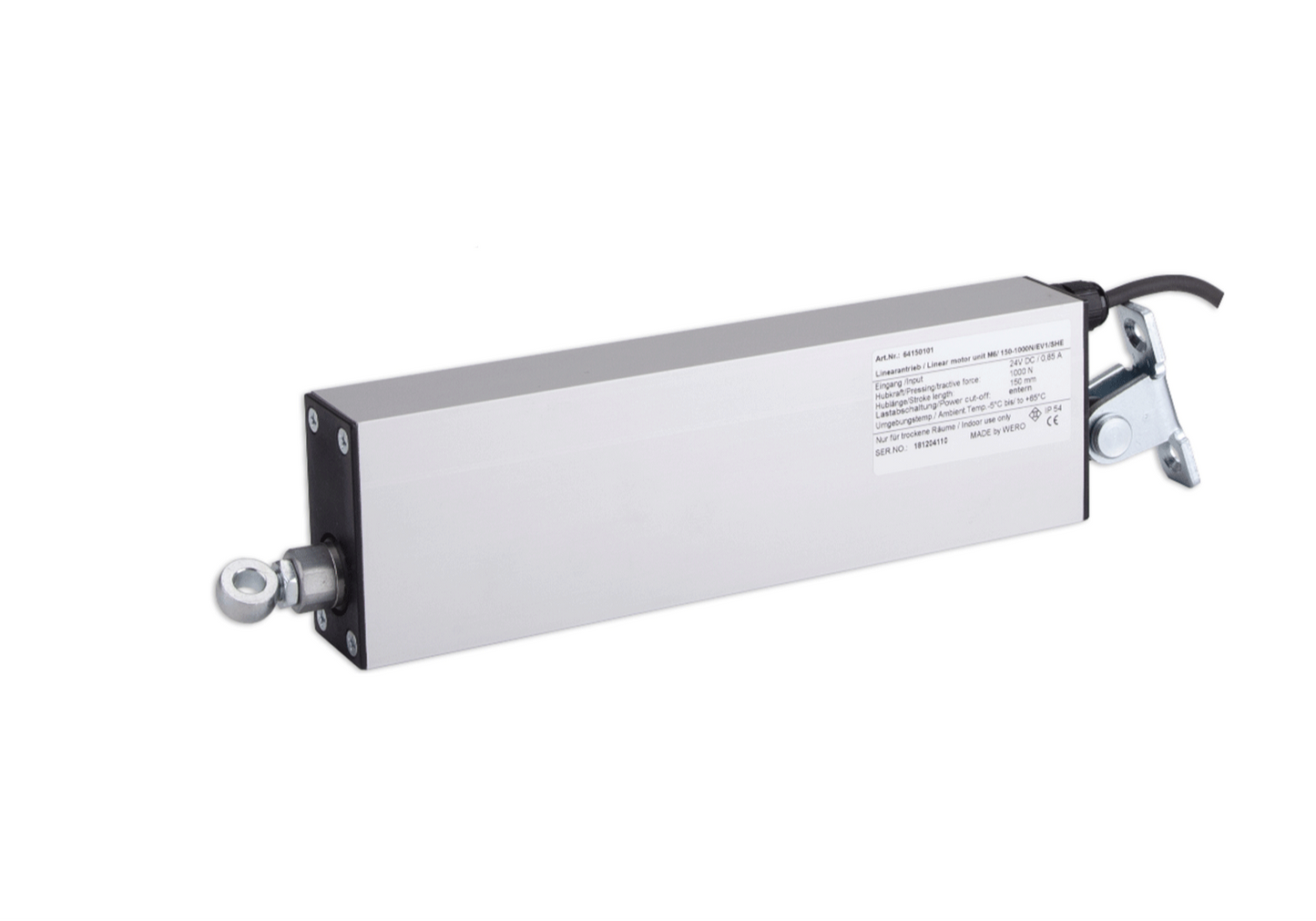

Linearantrieb M6 300 mm 500 N mit Signalgeber
Zum Öffnen und Schließen von Fassadenfenstern zum Erreichen großer Öffnungswinkel für Rauchabzug und Lüftung. Linearantrieb zum Einsatz in Kippflügeln und Lamellenfenstern, Lichtkuppeln, Lichtbändern oder Dachflächenfenstern.
Vorteile/ Merkmale:
- Unterschiedliche Druckkräfte (500 N) erhältlich
- ohne Integrierte, elektronische Lastabschaltung, mit Signalgeber
- Bis zu 90° Öffnungswinkel möglich
- Staubdicht und spritzwassergeschützt (Schutzart IP 54)
- Kombinierbar mit Zusatzverriegelung über Folgesteuerung ESF, siehe Kapitel 1.3.4 **seperat bestellen**
- Parallelbetrieb an großen Flügeln mit externer Tandemsteuerung ESFT, siehe Kapitel 1.3.4 **seperat bestellen**
Einsatzbereiche:
- Dachflächenfenster oder Dachklappen
- Senkrechte Fassade, z. B. Klappfenster, Drehflügel
- Vorzugsweise für niedrige Flügel, Kippfenster einwärts
- Lichtkuppeln
Material:
- Gehäuse: Aluminium-Rechteckprofil
- Endkappen: Kunststoff, Schwarz
- Farbe: EV1/Silber, eloxiert oder auf Anfrage in RAL-Farben
Technische Daten:
Elektrische Eigenschaften
Nennspannung: 24 V DC (-8 % /+20 %)
Nennstrom: ca. 0,85 A
Abschaltung: externe Lastabschaltung ESF/ESFT
Schutzklasse: III
Mechanische Eigenschaften
Hublänge: 300 mm
Druckkraft: max. 500 N
Zugkraft: Zuhaltekraft 2000 N
Laufgeschwindigkeit: ca. 5,88 mm/s ca. 3,33 mm/s
Einschaltdauer: ED 30 (10 min)
Lebensdauer: >10.000 Zyklen
Maße: (L x H x T) (300 + 90 mm) x 70 x 35 mm
Elektrischer Anschluss: Anschlussleitung 4 x 0,5 mm², Länge ca. 2,5 m
Einbau und Umgebungsbedingungen
Umgebungstemperatur: –5 °C bis +65 °C
Schutzart: IP 54
