Beschreibung

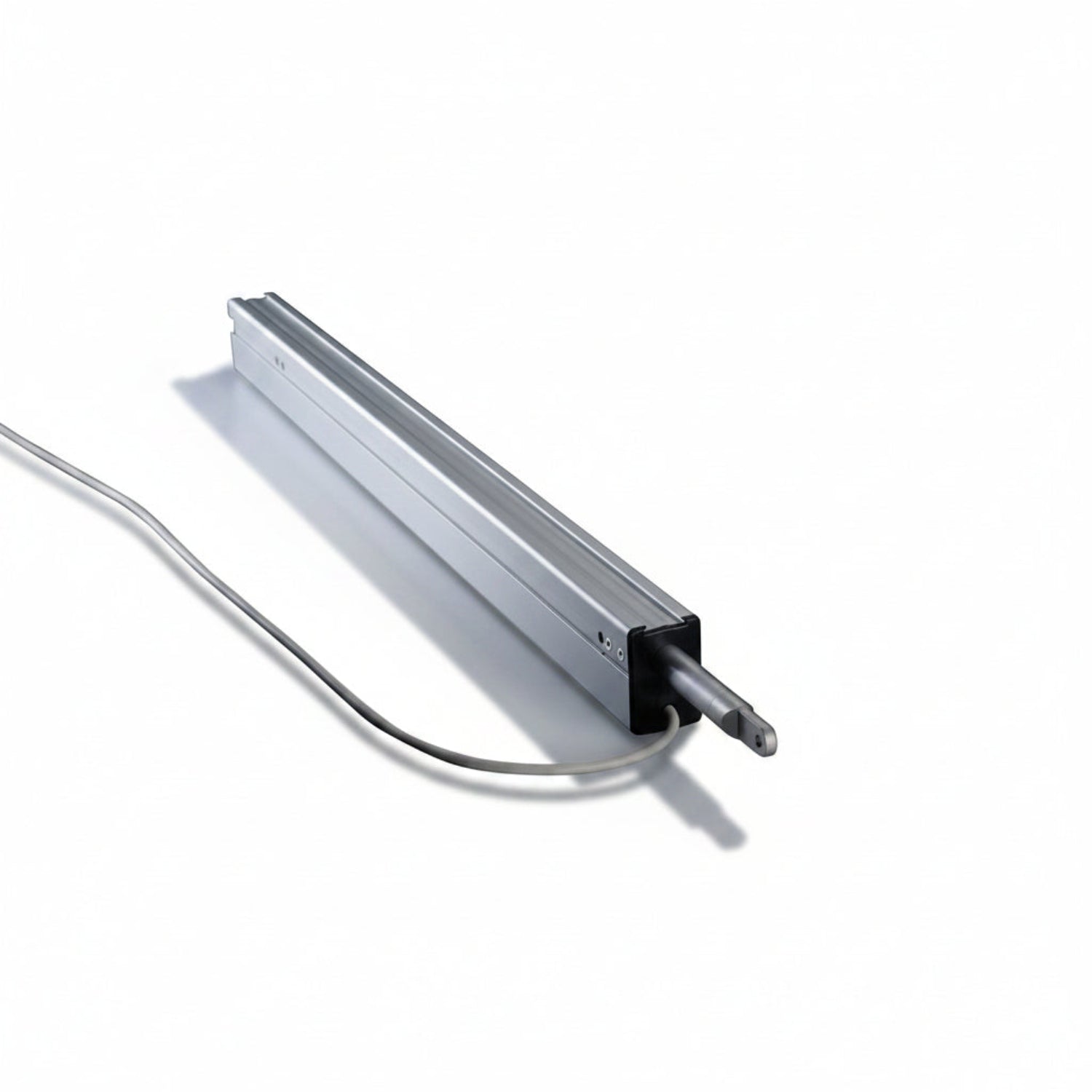

Universell einsetzbarer, rechteckiger Linearantrieb ohne störende Anbauteile. Seitliche Klemmführungen und verschiebbare Konsolen erleichtern den Einbau an Fenster oder Lichtkuppel und ermöglichen vielfältige Montagearten.
Vorteile
- Automatisches Abschalten beim Erreichen der Endposition
- In der Ausführung mit integrierter Lastabschaltung ist dichtes Schließen der Fensterelemente immer gewährleistet, keine Endschalterjustierung erforderlich
- Staubdicht und spritzwassergeschützt (Schutzart IP 44)
- Korrosionsfreies Aluminiumgehäuse und -schubrohr
Material
- Gehäuse: Aluminium-Rechteckprofil, EV1/Silber, eloxiert oder optional in RAL-Farbe
- Endkappen: Kunststoff, Schwarz (M2)
Zulassungen | Zertifizierungen
- M2 ist B300 geprüft in Anlehnung an DIN EN 12101-2:2017
Einsatzbereich

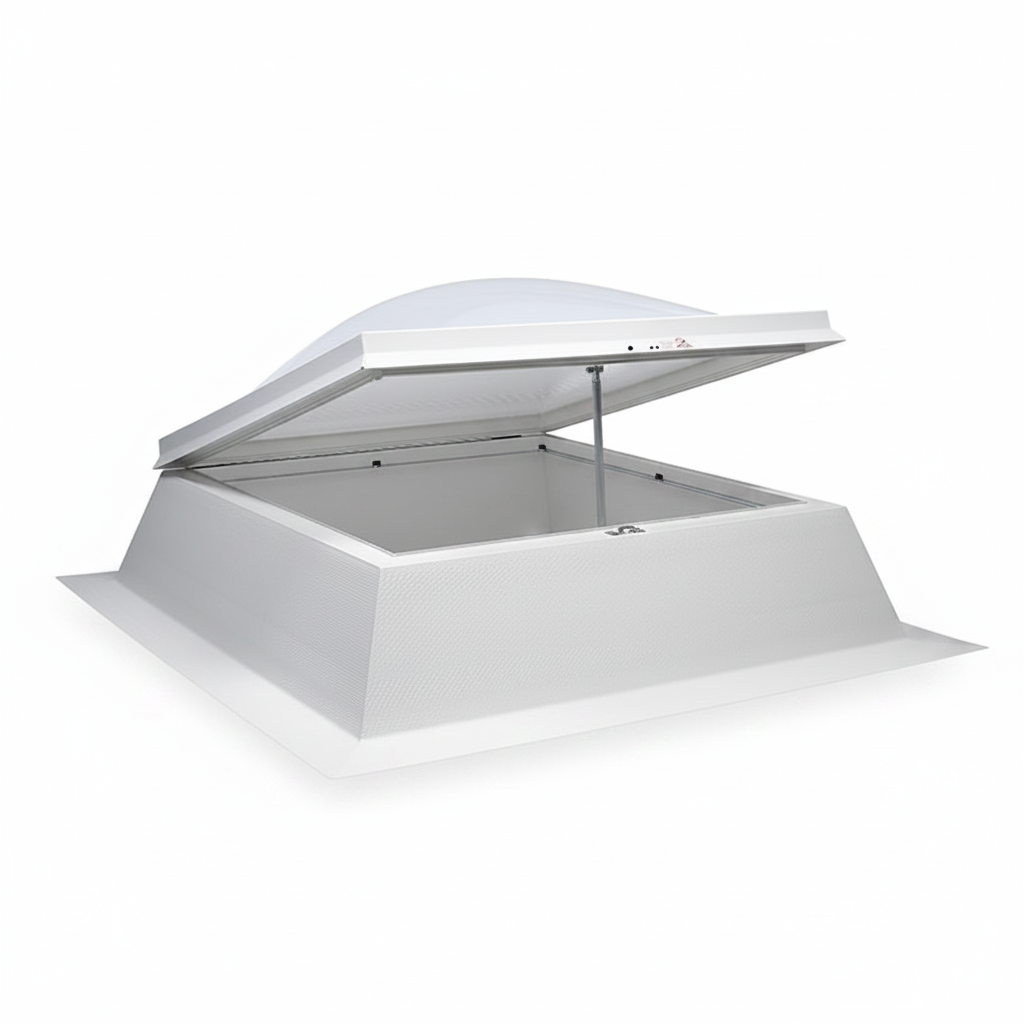

- Kipp-, Klapp-, Dreh- und Dachfenster, Lichtkuppeln und Lichtbänder
Für RWA und Lüftung
Besondere Merkmale
- Druck- und Zugkraft bis 1000 N
- Synchronbetrieb mit mehreren Antrieben über Synchronmodule möglich
|
Technische Daten |
||
|
Ausführung |
M2/...-500N/LA/EV1/RWA |
M2/...-500N/SG/EV1/RWA |
|
Elektrische Eigenschaften |
||
|
Nennspannung |
24 V DC (-15 % /+25 %) |
|
|
Zulässige Welligkeit der Nennspannung |
2 Vss |
|
|
Nennstrom |
0,9 A |
|
|
Abschaltung |
intern |
extern über Synchronmodul |
|
Schutzklasse |
III |
|
|
Mechanische Eigenschaften |
||
|
Hublänge, ca. |
300, 500, 750, 1000 mm |
|
|
Druckkraft |
max. 1000 N |
|
|
Zugkraft |
max. 1000 N |
|
|
Zuhaltekraft |
2000 N |
|
|
Laufgeschwindigkeit |
ca. 4,2mm/s |
|
|
Einschaltdauer |
ED 30 (10 min) |
|
|
Lebensdauer |
> 10.000 Zyklen |
|
|
Maße (L x B x H) |
Hub < 749 mm: Hub > 750 mm: |
Hub < 749 mm: Hub > 750 mm: |
|
Elektrischer Anschluss |
||
|
Anschluss |
2 x 0,75 mm² |
2 x 1,5 mm² + 3 x 0,5 mm² |
|
Einbau und Umgebungsbedingungen |
||
|
Umgebungstemperatur |
–5 °C bis +75 °C |
|
|
Schutzart |
IP 44 |
|
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
