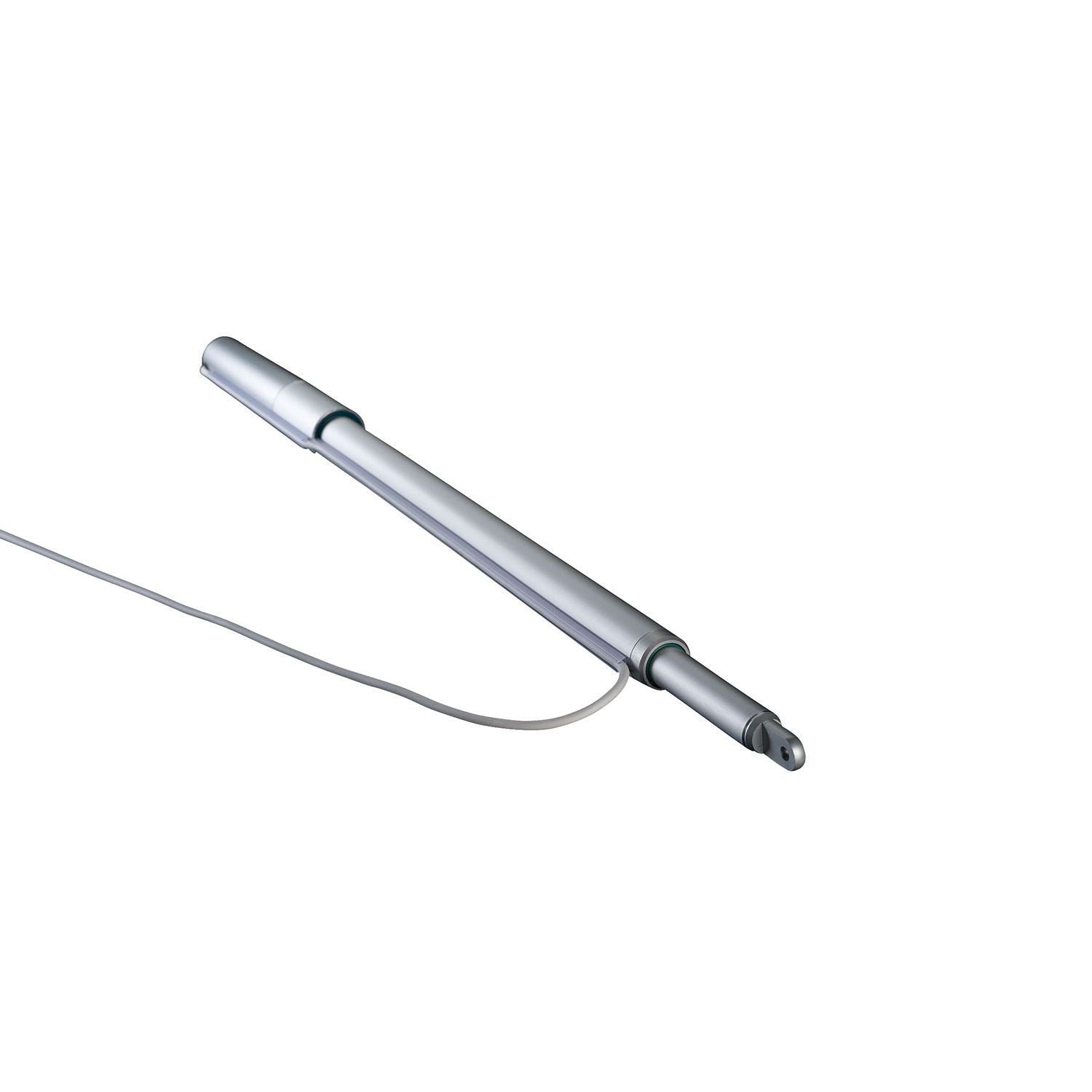

Kräftiger, runder 24 V DC Linearantrieb mit 2000 N. Zum Öffnen und Schließen von besonders schweren Dachflächenfenstern, Lichtkuppeln und Lichtbändern. Der optional erhältliche, verschiebbare Klemmring ermöglicht eine einfache und vielfältige Montage.
Vorteile
-
Integrierte, elektronische Lastabschaltung oder externe Lastabschaltung Synchronbetrieb mit mehreren Antrieben über externe Synchronmodule möglich
-
Hohe Laufgeschwindigkeit
-
Staubdicht und spritzwassergeschützt (Schutzart IP 54)
-
Mantel- und Schubrohr aus korrosionsfreier Aluminiumlegierung
Material
- Gehäuse: Aluminium, EV1/Silber, eloxiert oder optional in RAL-Farbe
Endkappen: Aluminium
Zulassungen | Zertifizierungen
- B300 geprüft in Anlehnung an DIN EN 12101-2:2017
Einsatzbereich
- Klappfenster, Lichtkuppeln, Lichtbänder, Dachflächenfenster oder Dachklappen
Für RWA und Lüftung
Besondere Merkmale
- Druck- und Zugkräfte bis 2000 N
|
Technische Daten |
||
|
Ausführung |
M1/...-2000N/LA/EV1/RWA |
M1/...-2000N/SG/EV1/RWA |
|
Elektrische Eigenschaften |
||
|
Nennspannung |
24 V DC (-20 % /+25 %) |
|
|
Zulässige Welligkeit der Nennspannung |
2 Vss |
|
|
Nennstrom |
3 A |
|
|
Abschaltung |
intern |
extern über Synchronmodul |
|
Schutzklasse |
III |
|
|
Mechanische Eigenschaften |
||
|
Hublänge, ca. |
300, 500, 750 und 1000 mm |
|
|
Druckkraft |
max. 2000 N |
|
|
Zugkraft |
max. 2000 N |
|
|
Zuhaltekraft |
2000 N |
|
|
Laufgeschwindigkeit |
ca. 10,7 mm/s |
ca. 9,2 mm/s |
|
Einschaltdauer |
ED 30 (10 min) |
|
|
Lebensdauer |
> 10.000 Zyklen |
|
|
Maße (L x B x H) |
(Hub + ca. 410 mm) x Ø 50 mm |
|
|
Elektrischer Anschluss |
||
|
Anschluss |
2 x 1,5 mm² |
2 x 1,5 mm² + 3 x 0,5 mm² |
|
Einbau und Umgebungsbedingungen |
||
|
Umgebungstemperatur |
–5 °C bis +75 °C |
|
|
Schutzart |
IP 54 |
|
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
