Beschreibung

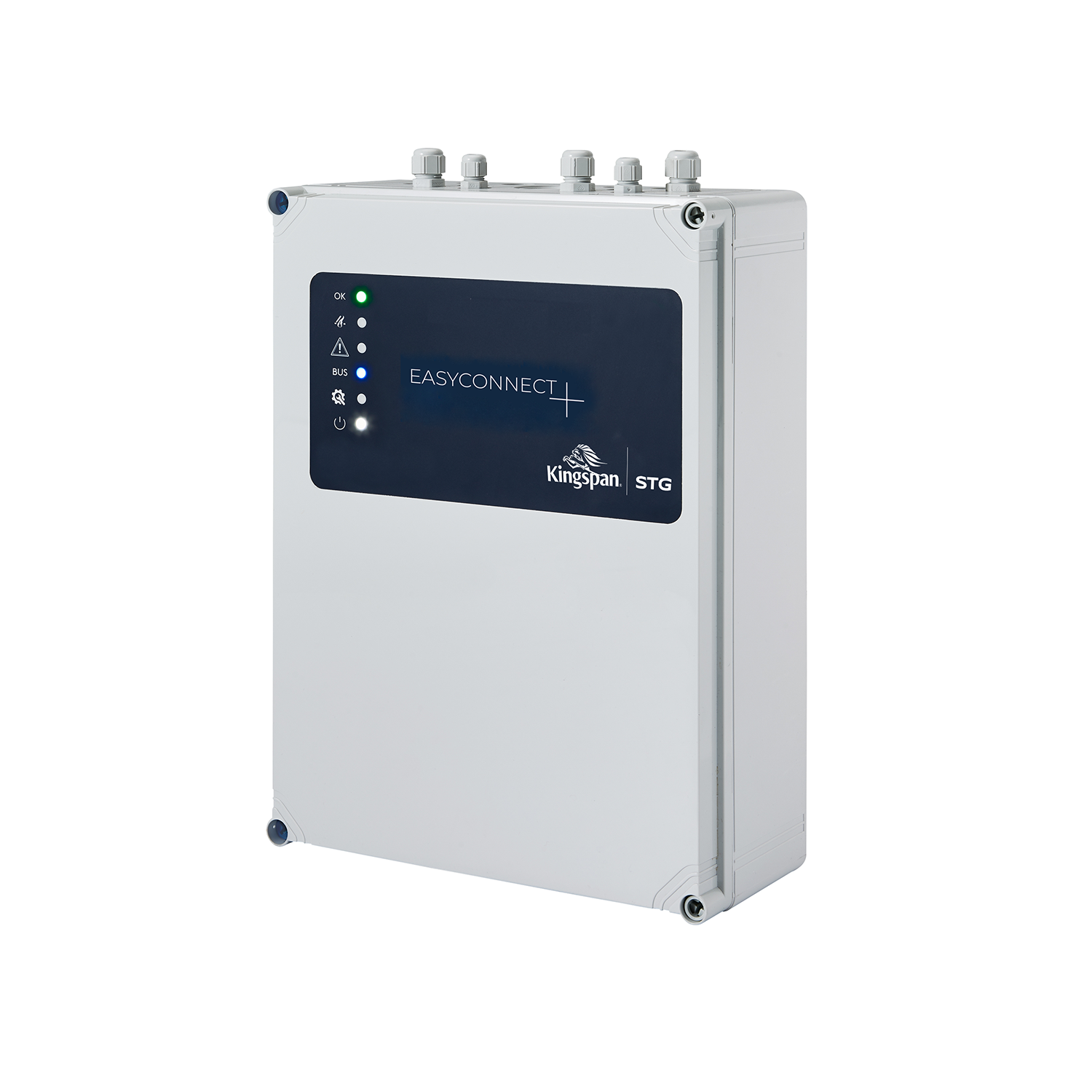

Kompaktzentrale mit hoher Stromabgabe von bis zu 20 A und der Möglichkeit zur Vernetzung von bis zu 26 EasyConnect+ Einheiten.
Universell einsetzbar mit zwei getrennten Kanälen. Jedem der zwei Motorkreise kann man bis zu vier voneinander unabhängige RWA- oder Lüftungsbereiche zuweisen. So lassen sich komplexe Anlagen mit bis zu 4 RWA-Bereichen und insgesamt 520 A (verteilt auf 26 EasyConnect+) realisieren. Der dezentrale Aufbau größerer RWA-Anlagen reduziert den Verkabelungsaufwand erheblich und spart so Kosten und Ressourcen.
Merkmale

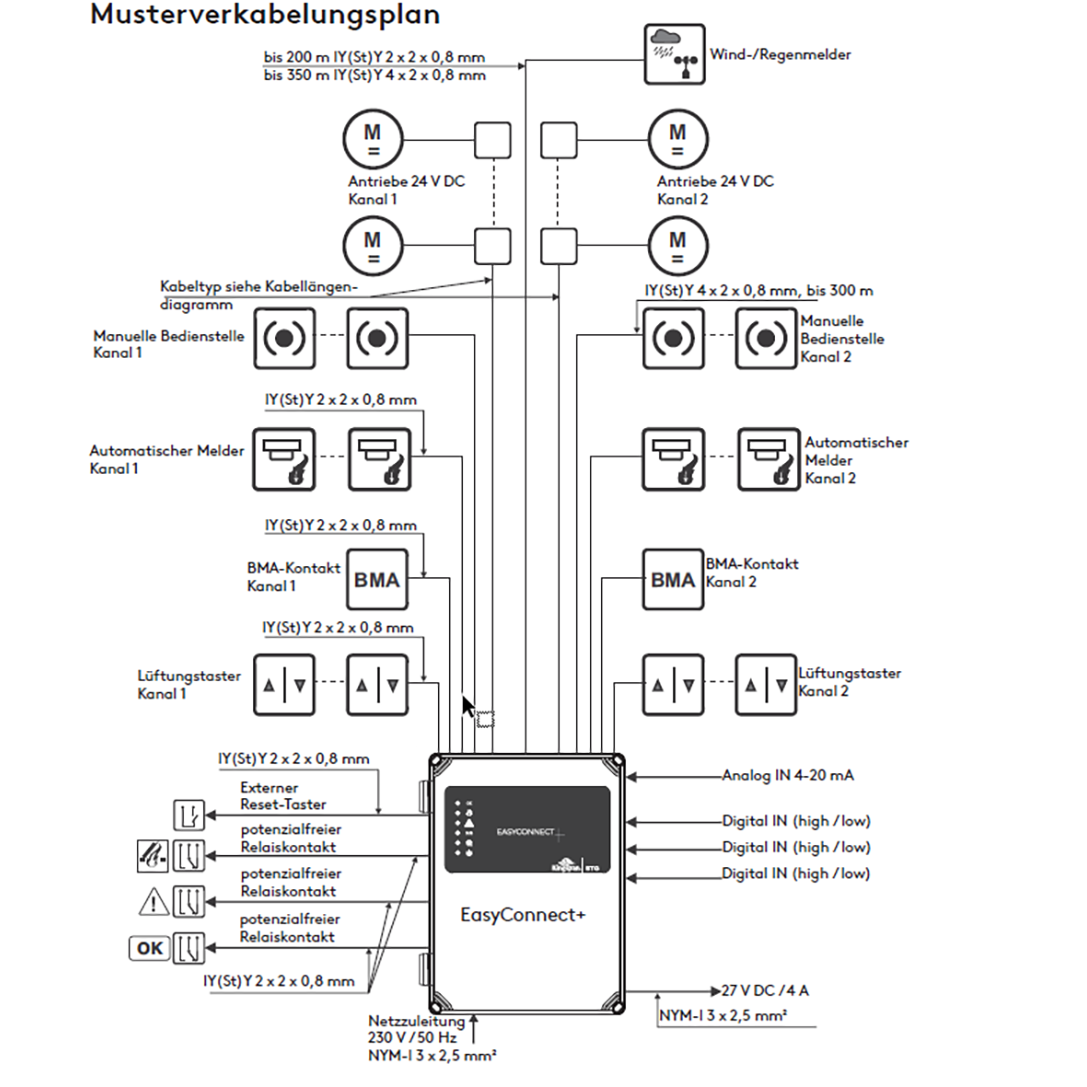

- Zwei RWA-Gruppen (RG) und zwei Lüftungsgruppen (LG), getrennt oder gemeinsam nutzbar
- Zwei Antriebslinien für 24 V DC Antriebe, max. 16 A je Linie, gesamt max. 20 A
- Zwei Anschlüsse für RWA-Taster (je max. 10 Stück)
- Zwei Anschlüsse für Rauchmelder (je bis zu 20 Stück)
- Zwei Anschlüsse für Brandmeldeanlagen (BMA)
- Zwei Anschlüsse für Lüftungstaster (je max. 10 Stück)
- Anschlussmöglichkeit für Wind-/Regenmelder
- Drei konfigurierbare potenzialfreie Relaisausgänge (Standard: Störung, Auslösung, Wetter)
- Separater Spannungsausgang: 27 V DC / 4 A (10 s)
- Integrierte 230 V AC / 24 V DC Stromversorgung mit Akkus, Halter und Ladeteil für 72 Stunden Betriebsbereitschaft
- Überwachung aller Leitungen, Antriebe, Netz- und Akkuspannung
- Grundfunktionen über DIP-Schalter konfigurierbar
- 6 LEDs in der Tür: Betrieb, Auslösung, Störung, Bus, Wartung, Netz
- Zwei Kanäle, getrennt oder gekoppelt nutzbar
- Motorkreisüberwachung in Zwei- oder Drei-Draht-Technik (Kurzschluss, Erdschluss, Unterbrechung)
- Richtungstrennung der Ausgänge für AUF/ZU möglich
- Einstellbare Polwendezeiten
- Hubbegrenzung je Ausgang konfigurierbar
- Lüftungstaster mit Positionsvorgabe (0–100 %, zeitbasiert)
- Einmalig konfigurierbarer Hub für überschlagende Lichtkuppeln
- Netzwerkfähigkeit durch BusCard (zur Vernetzung mehrerer Zentralen)
Weitere Merkmale
- 6 Frontplattenanzeigen (Betrieb, Auslösung, Störung, Wartung, 230 V, Bus)
- Konfiguration auch ohne PC-Tool über DIP-Schalter möglich (z. B. Lüftungshubbegrenzung, Totmannbetrieb, BMA-Reset-Funktion)
- Erweiterte Konfigurationsmöglichkeiten über Service-Port mit optionaler PC-Software
- Notstromfunktion für 72 Stunden durch Akkuunterstützung
Überwachungsfunktionen
- Leitungsüberwachung für Melderkreise (autom. Melder, BMA, RWA-Taster)
- Leitungsüberwachung der Motorkreise in 2- oder 3-Draht-Technik (Kurzschluss, Erdschluss, Unterbrechung)
- Netz- und Akkuüberwachung
- Störungsanzeigen im Gerät und an den RWA-Tastern
- Störmeldungsweiterleitung über Relais (Wechslerkontakte)
- Fehleranzeige über interne 7-Segmentanzeige
- Bus-Netzwerküberwachung
