Beschreibung

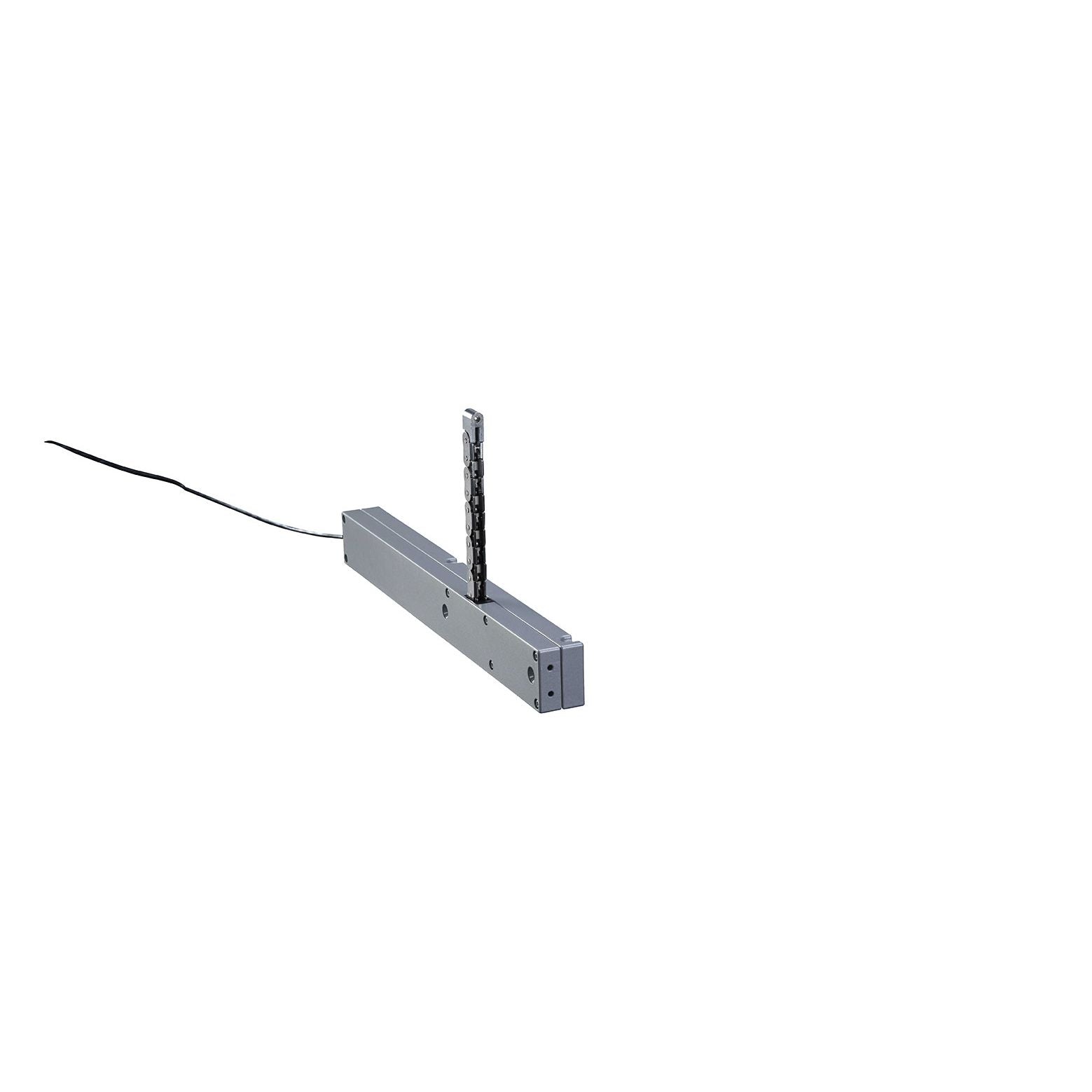

Der Kettenantrieb eignet sich besonders für Anwendungen, bei denen kein Schwenkbereich erforderlich ist – dadurch ist die Montage auch in engen oder schwer zugänglichen Bereichen problemlos möglich. Dank seiner kompakten Bauform und flexiblen Befestigungsmöglichkeiten lässt sich der Antrieb variabel in unterschiedlichste Fenster- und Lüftungssysteme einsetzen.
|
Technische Daten |
||
|
Ausführung |
LM/EasyDive/2/350-200N/.../RWA |
LM/EasyDrive/2/500-200N/.../RWA |
|
Elektrische Eigenschaften |
||
|
Nennspannung |
24 V DC (-20 % /+25 %) |
|
|
Zulässige Welligkeit der Nennspannung |
2 Vss |
|
|
Nennstrom |
0,55 A bei 200 N |
|
|
Abschaltung |
integrierte, elektronische Lastabschaltung |
|
|
Schutzklasse |
III |
|
|
Mechanische Eigenschaften |
||
|
Hublänge, ca. |
350 mm |
500 mm |
|
Druckkraft |
150 N |
80 N |
|
Zugkraft |
max. 200 N |
|
|
Zuhaltekraft |
max. 3000 N |
|
|
Laufgeschwindigkeit |
4-10 mm/s (einstellbar) |
|
|
Einschaltdauer |
ED 30 (3 min) |
|
|
Lebensdauer |
> 10.000 Zyklen |
|
|
Maße (L x B x H) |
360,5 x 40,8 x 30 mm |
442 x 40,8 x 30 mm |
|
Elektrischer Anschluss |
||
|
Anschluss |
6-polig, |
|
|
Einbau und Umgebungsbedingungen |
||
|
Umgebungstemperatur |
–10 °C bis +60 °C |
|
|
Schutzart |
IP 20 |
|
|
Zulassungen und Nachweise |
||
|
Baumuster-geprüft |
TÜV |
|
