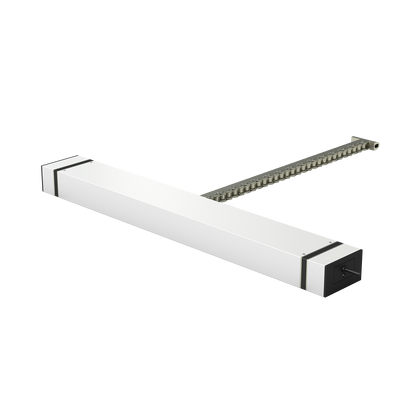

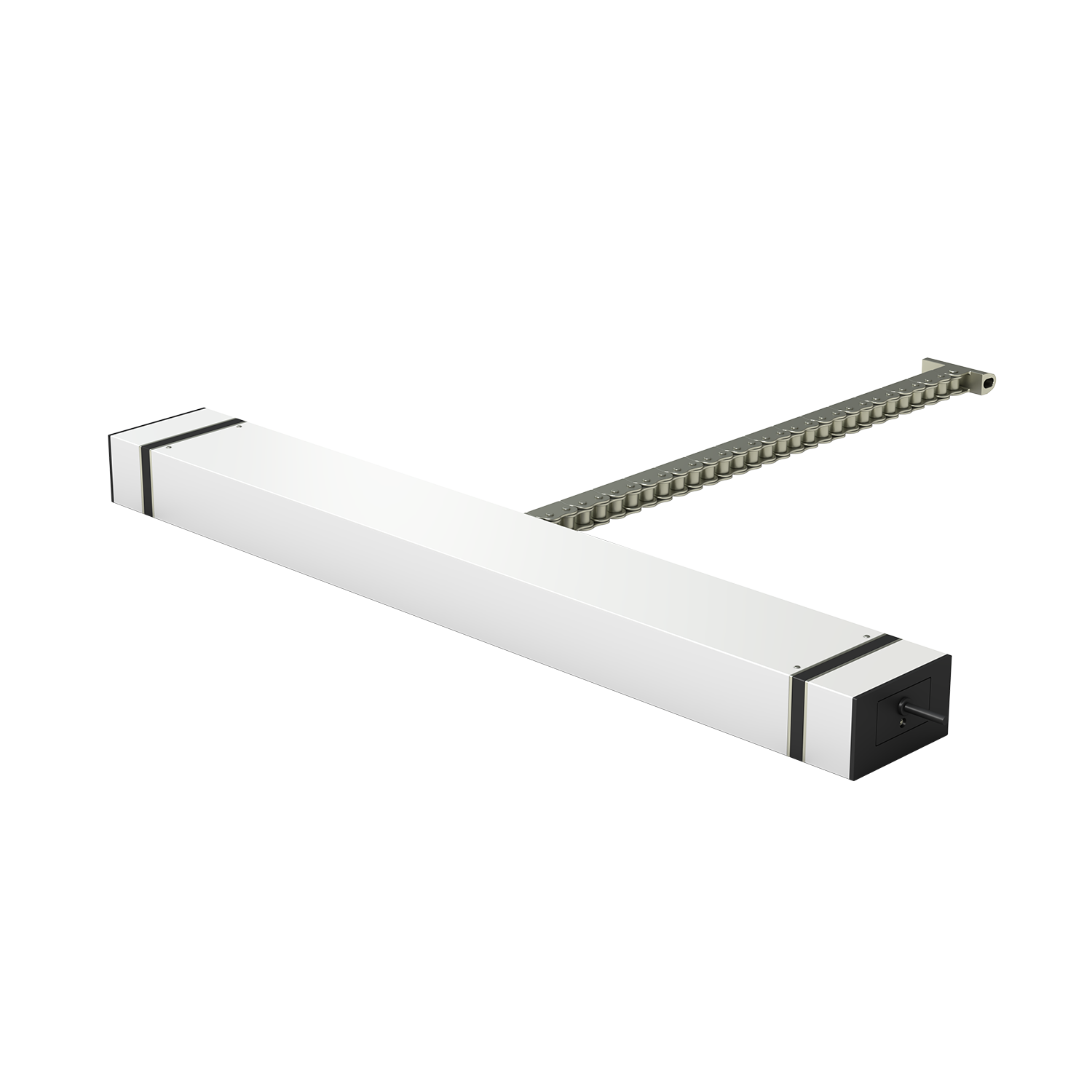

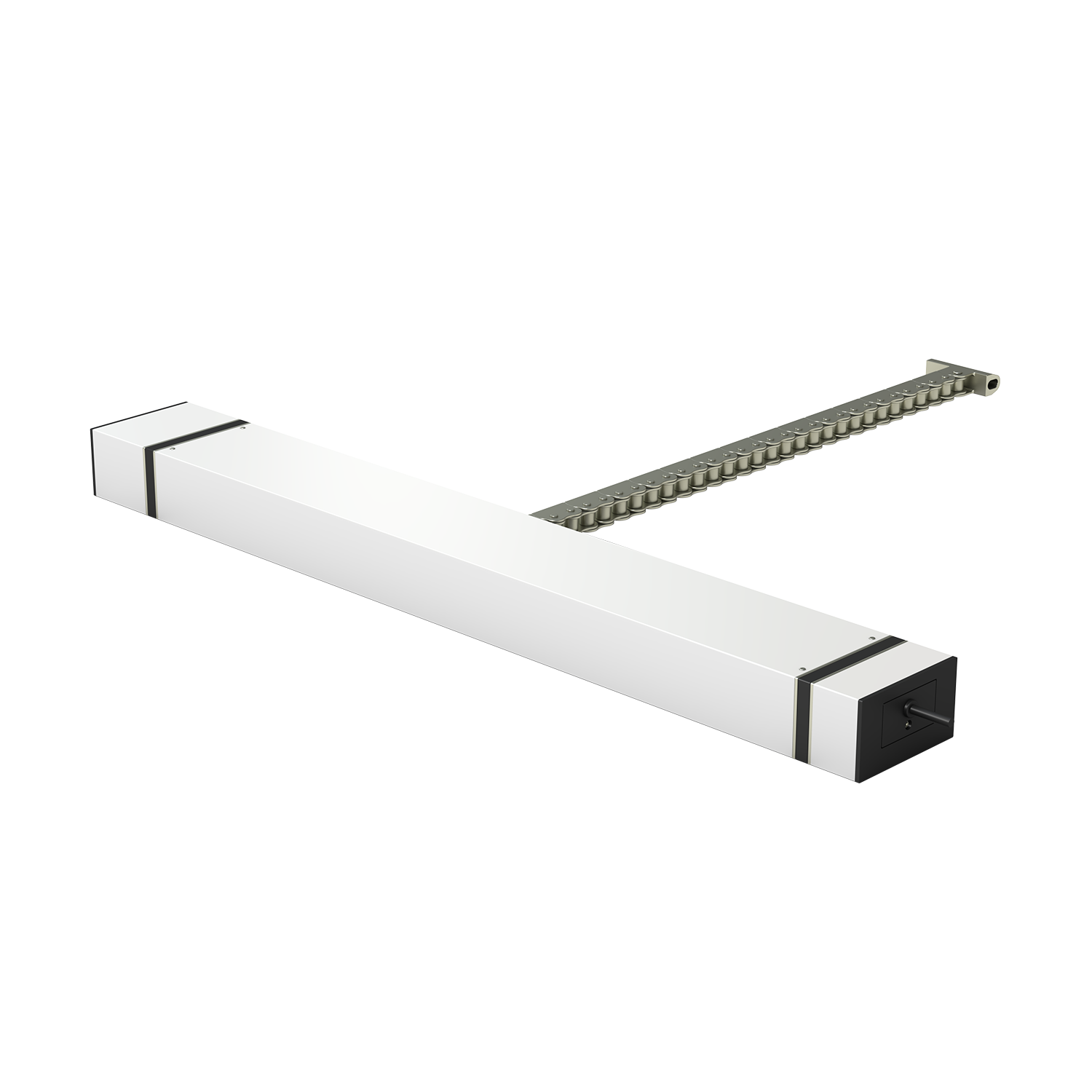

Beschreibung
Für RWA und Lüftung
Besondere Merkmale
- Druck- und Zugkraft bis 1500 N, besonders für den Einsatz im Dachbereich geeignet
- Aufsteckbare Funktionsmodule für 24 V DC RWA und 24 V DC Lüftung
- Ausstellweiten 600 und 1000 mm
- AUF- und ZU-Meldung, potenzialfreie Meldekontakte in das Funktionsmodul RWA integriert
- Einfache Montage durch mitgelieferte Bohrschablone
Konfigurationsmöglichkeiten
- Begrenzen der Ausstellweite
- Nullposition (Schließposition) neu suchen
- Klemmschutzbereich einstellen (Schließgeschwindigkeit < 5 mm/s)
|
Technische Daten |
|||
|
Ausführung |
KCDXL/.../RWA |
KCDXL/.../Lüftung/DC |
|
|
Elektrische Eigenschaften |
|||
|
Nennspannung |
24 V DC (-15 % /+25 %) |
||
|
Zulässige Welligkeit der Nennspannung |
2,4 Vss |
|
|
|
Nennstrom |
5 A |
3,0 A |
|
|
Abschaltung |
elektronische Lastabschaltung |
||
|
Schutzklasse |
III |
|
|
|
Mechanische Eigenschaften |
|||
|
Hublänge, ca. |
KCKCDXL/600: 21-600 mm, KCDXL/1000: 21-1000 mm |
||
|
Druckkraft |
1500 N |
||
|
Zugkraft |
1500 N |
||
|
Zuhaltekraft |
3000 N |
||
|
Laufgeschwindigkeit |
Lüftung: 7 mm/s |
||
|
Einschaltdauer |
ED 30 (10 min) |
||
|
Lebensdauer |
> 10.000 Zyklen |
||
|
|
KCDXL/600: 824 x 105 x 60 mm |
KCDL/600:795 x 105 x 60 mm |
|
|
Elektrischer Anschluss |
|||
|
Anschluss |
2 x 1 mm² + 4 x 0,25 mm², L = 3 m, 5 m, 10 m |
|
|
|
Einbau und Umgebungsbedingungen |
|||
|
Umgebungstemperatur |
–10 °C bis +75 °C |
||
|
Schutzart |
IP 20 |
||
|
Zulassungen und Nachweise |
|||
|
Baumuster-geprüft |
TÜV |
||
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
