Beschreibung
Leiser, modularer und konfigurierbarer Kettenantrieb mit aufsteckbaren Funktionsmodulen,dadurch ein Antrieb für verschiedene Anwendungen und Einsatzzwecke.

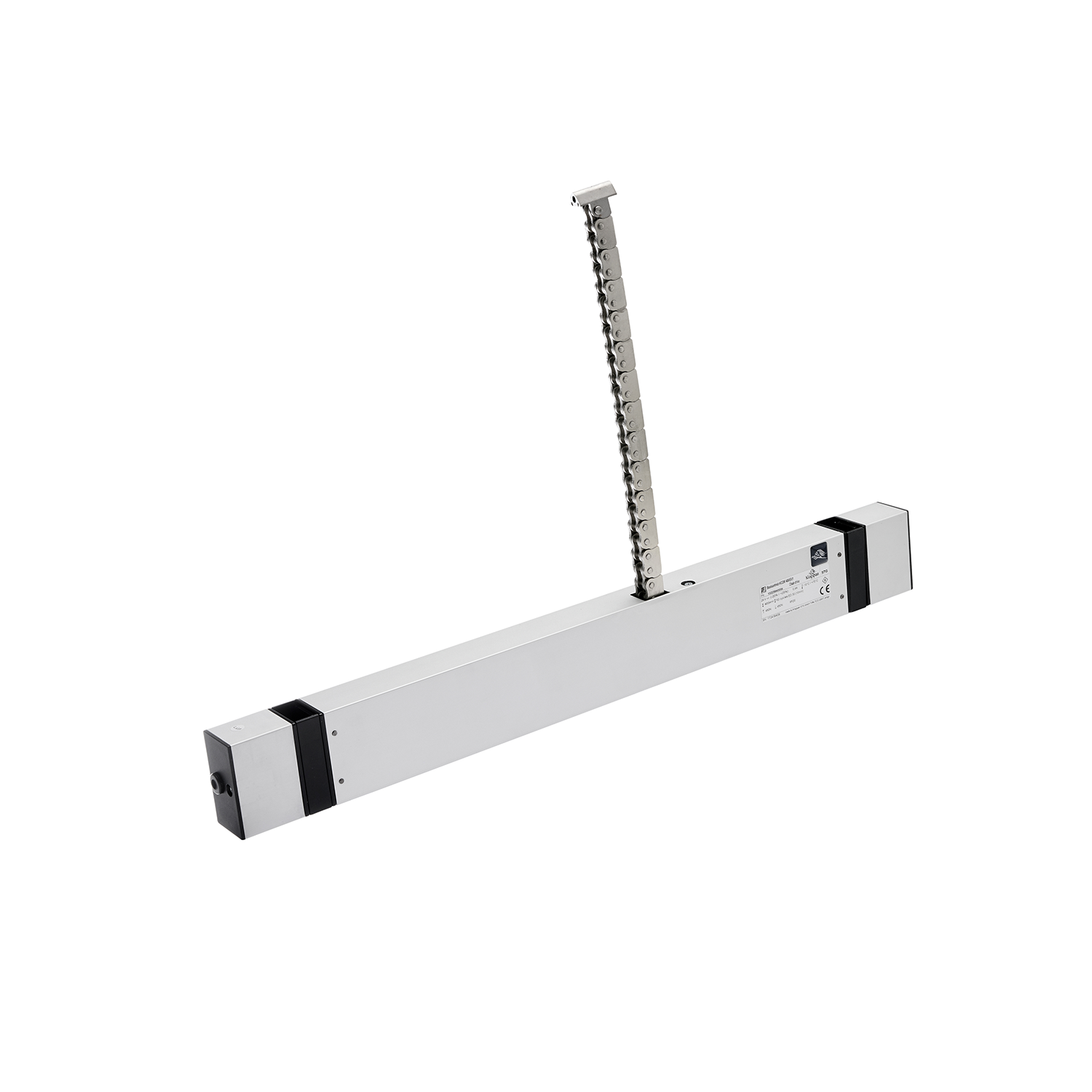

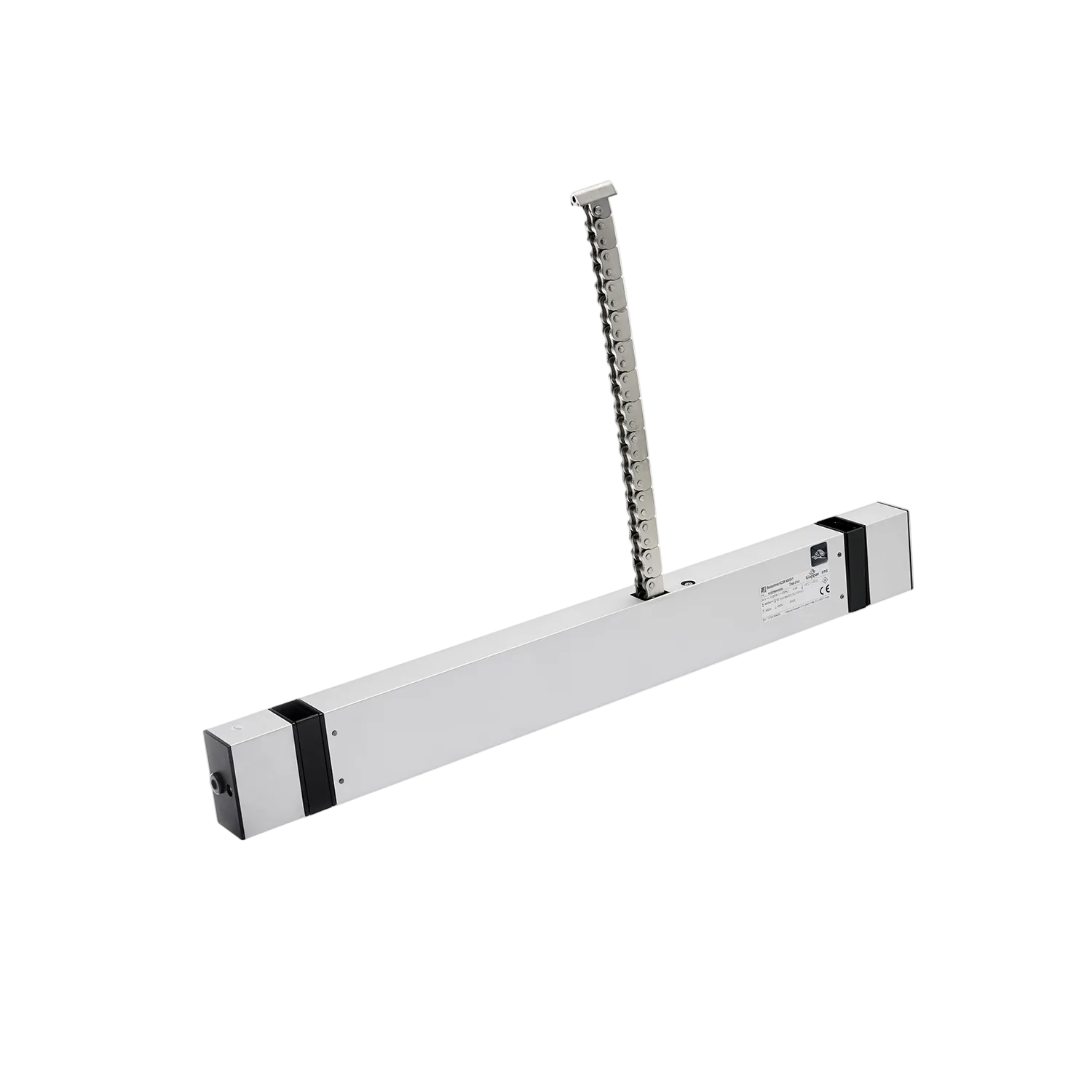

Kettenantrieb KCDM für RWA und Lüftungsanlagen. Entwickelt für zuverlässige Steuerung von Rauchschutz- und Lüftungssystemen. Leistungsstarker Antrieb mit Druck- und Zugkraft bis 450 N. Ausstellweite von 1000 mm ermöglicht flexible Anwendungen. Integrierte AUF- und ZU-Meldung mit potenzialfreien Meldekontakten für sichere Rückmeldung. Kompatibel mit aufsteckbaren Funktionsmodulen für 24 V DC RWA-Steuerung. Einfache Installation durch mitgelieferte Bohrschablone. Umfangreiche Konfigurationsoptionen: Ausstellweite begrenzen, Nullposition neu suchen und Klemmschutzbereich einstellen. Schließgeschwindigkeit regulierbar auf unter 5 mm/s für sicheren Betrieb. Ideal für moderne Gebäudeautomation und Sicherheitssysteme.
|
Technische Daten |
|||
|
Ausführung |
KCDM/.../RWA |
KCDM/.../Lüftung/DC |
KCDM/.../Lüftung/AC |
|
Elektrische Eigenschaften |
|||
|
Nennspannung |
24 V DC (-15 % /+25 %) |
230 V AC (-10 %/+10 %) | |
|
Zulässige Welligkeit der Nennspannung |
2 Vss |
-/- |
|
|
Nennstrom |
1,2 A (bei 1000 mm: 1,4 A) |
0,9 A |
0,23 A |
|
Abschaltung |
elektronische Lastabschaltung |
||
|
Schutzklasse |
III |
II |
|
|
Mechanische Eigenschaften |
|||
|
Hublänge, ca. |
KCDM/.../: 21-1000 mm |
||
|
Druckkraft |

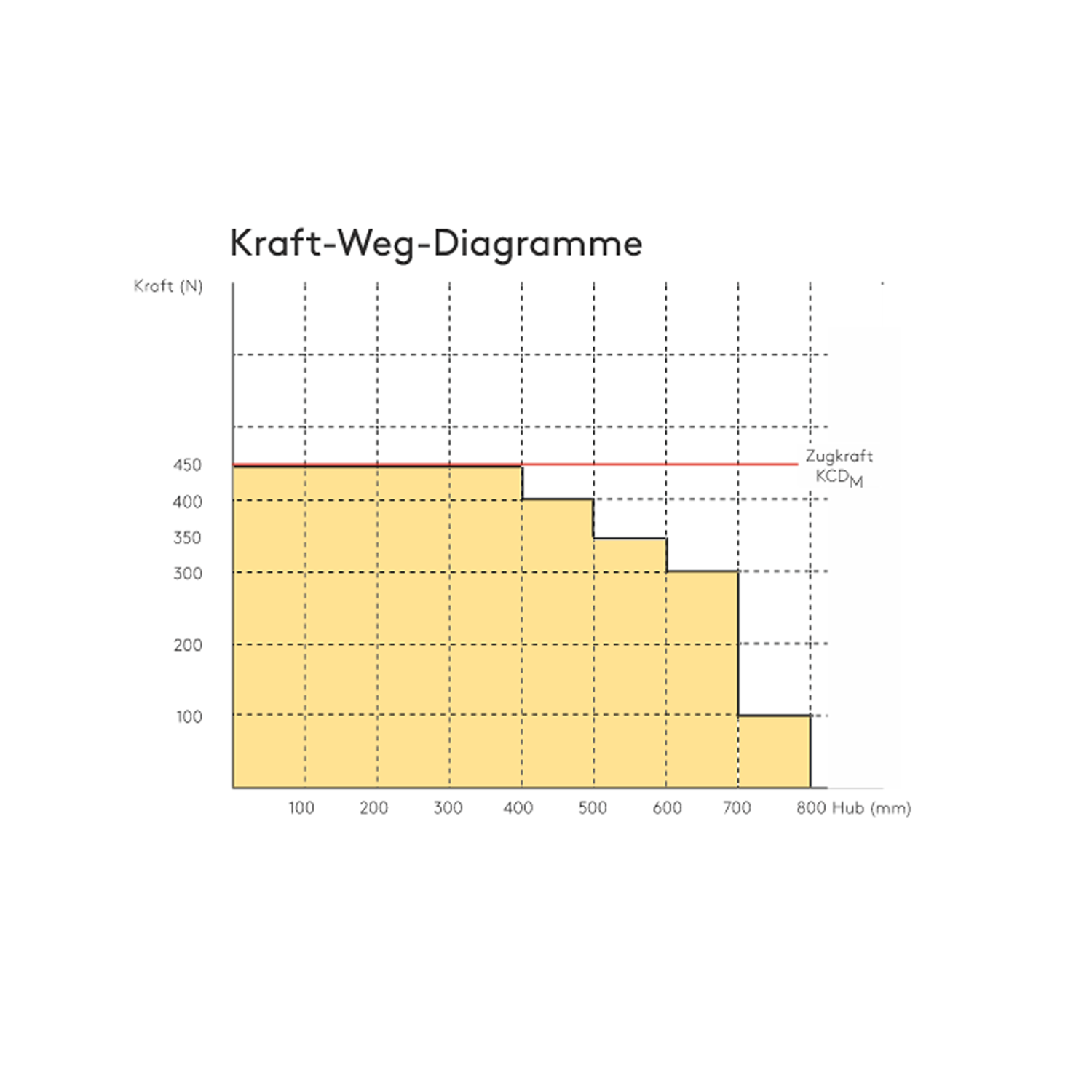

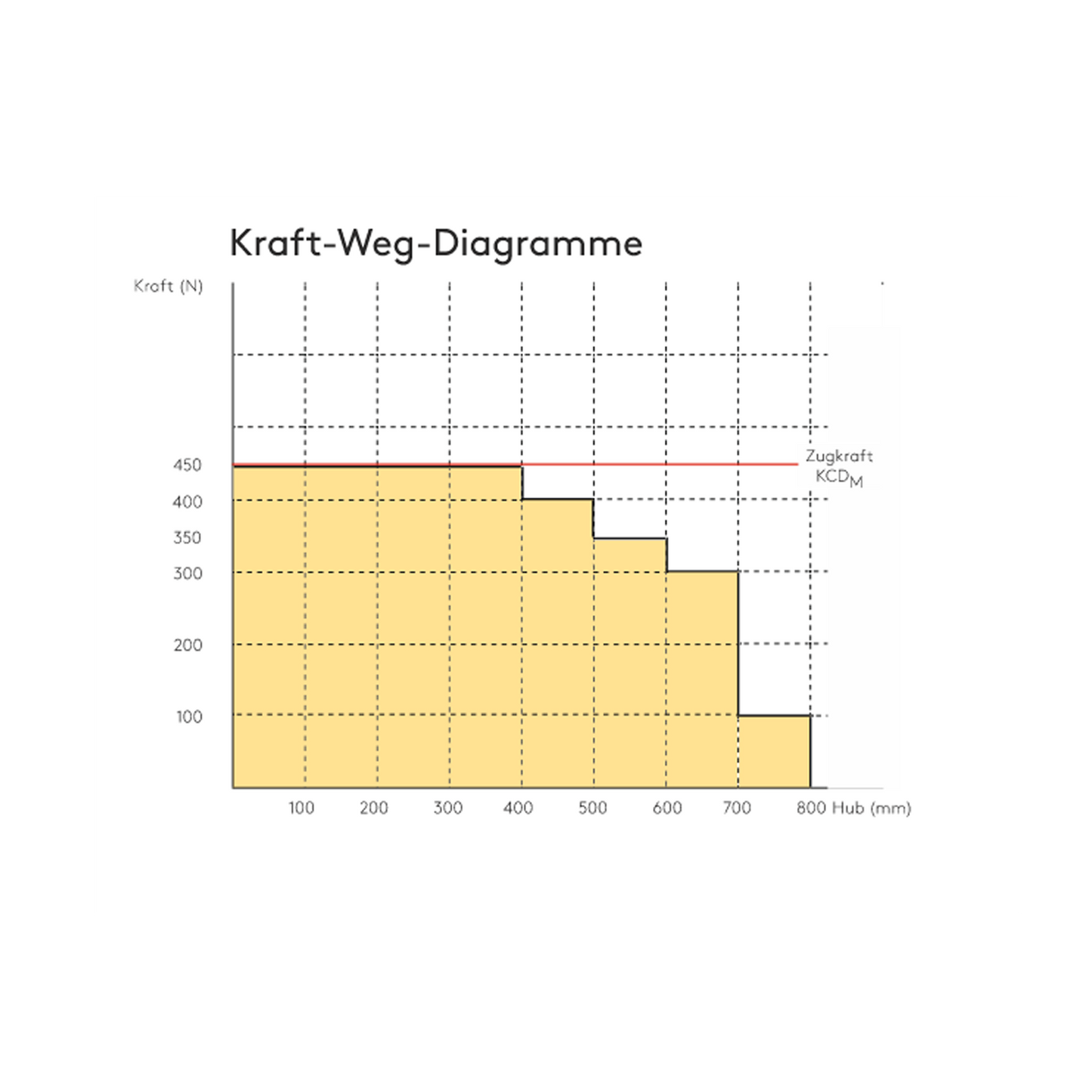

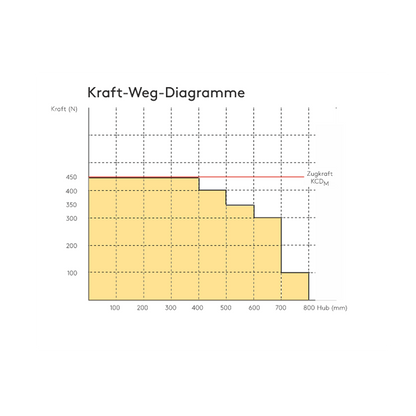

450 N (siehe Kraft-Weg-Diagramm) |
||
|
Zugkraft |
450 N |
||
|
Zuhaltekraft |
3000 N |
||
|
Laufgeschwindigkeit |
Lüftung: 7 mm/s; RWA: 15 mm/s) |
||
|
Einschaltdauer |
ED 30 (10 min) |
||
|
Lebensdauer |
max. 10.000 Zyklen |
||
|
Maße (L x B x H) |
KCDM/400: 541 x 58 x 32 mm KCDM/600: 611 x 58 x 32 mm KCDM/800: 681 x 58 x 32 mm KCDM/1000: 751 x 58 x 32 mm |
KCDM/400: 512 x 58 x 32 mm |
KCDM/400: 628 x 58 x 32 mm |
|
Elektrischer Anschluss |
|||
|
Anschluss |
2 x 1 mm² + 4 x 0,25 mm², L = 3 m, 5 m, 10 m |
3 x 0,75 mm², L = 5 m, 10 m | |
|
Einbau und Umgebungsbedingungen |
|||
|
Umgebungstemperatur |
–10 °C bis +75 °C |
||
|
Schutzart |
IP 20 |
||
|
Zulassungen und Nachweise |
|||
|
Baumuster-geprüft |
TÜV |
||
