Beschreibung

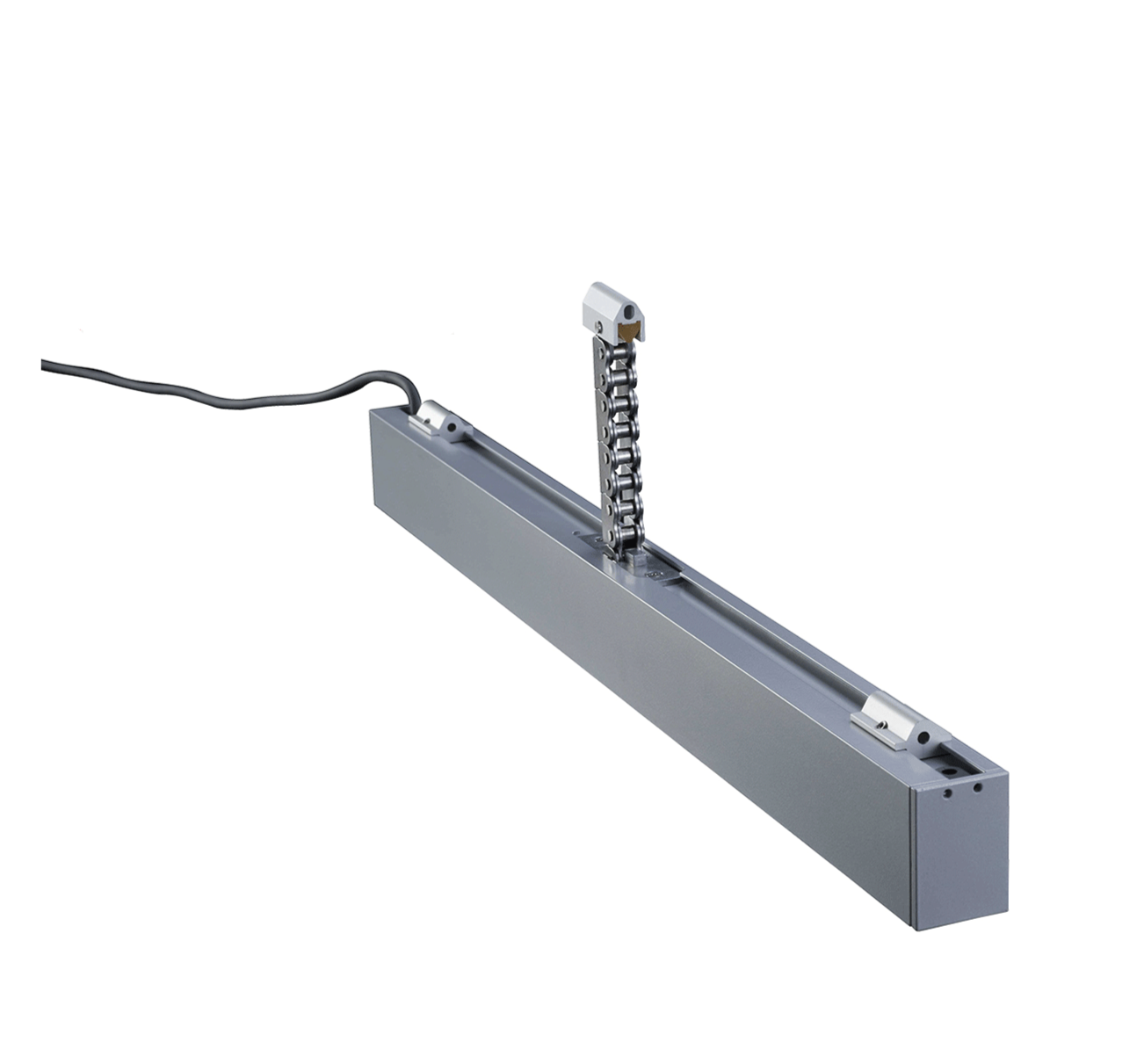

Der Kettenantrieb aus der CM-Serie verfügt über eine hohe Kraft bis 600 N bei einer gleichzeitig schlanken, gradlinigen Bauform.
Die Konsolen lassen sich am Antrieb durch Verschieben variabel positionieren, das vereinfacht die Montage.
Vorteile / Merkmale:
- Zug-/Druckkräfte bis 600 N
- Merkmale Verschiebbare Konsolen vereinfachen die Montage
- Konsolen liegen optisch vorteilhaft hinter dem Antrieb
- Dichtschluss über elektronisch definierten Anpressdruck
- Integrierter Überlastschutz
- Äußere Teile korrosionsfrei
- TÜV-Baumuster-geprüft
- Parallelbetrieb mehrerer Antriebe an einem Flügel mit integrierter Tandem- (CM) möglich
Einsatzbereiche:
- Rauchabzug und natürliche Be- und Entlüftung
- Kipp-, Klapp-, Dreh- und Dachfenster
Material:
- Gehäuse: Aluminiumprofil
- Ausstellmechanik: Nirostahlkette, wartungsfrei
- Farbe: pulverbeschichtet, Silbergrau (RAL 9006)
Technische Daten:
Elektrische Eigenschaften
Nennspannung: 24 V DC (-20 % /+25 %)
Nennstrom: ca. 1,5 A bei 600 N
Abschaltung: integrierte, elektronische Lastabschaltung
Schutzklasse: III
Mechanische Eigenschaften
Hublänge: 800 mm
Druckkraft: max. 600 N,
Zugkraft: max. 600 N
Zuhaltekraft: 3000 N
Druckkraft: max. 600 N,
Zugkraft: max. 600 N
Zuhaltekraft: 3000 N
Laufgeschwindigkeit: ca. 11,5 mm/s
Einschaltdauer: ED 30 (5 min)
Lebendauer: > 10.000 Zyklen
Maße (L x H x T): 866 x 57 x 40 mm
Gehäuse: Aluminium
Elektrischer Anschluss
Anschhluss: 3 x 0,75 mm2, Kabellänge ca. 3 m
Einbau und Umgebungsbedingungen
Umgebungstemperatur: -10 °C bis +60 °C
Schutzart: IP 20
Zulassungen und Nachweise
Baumuster-geprüft TÜV
