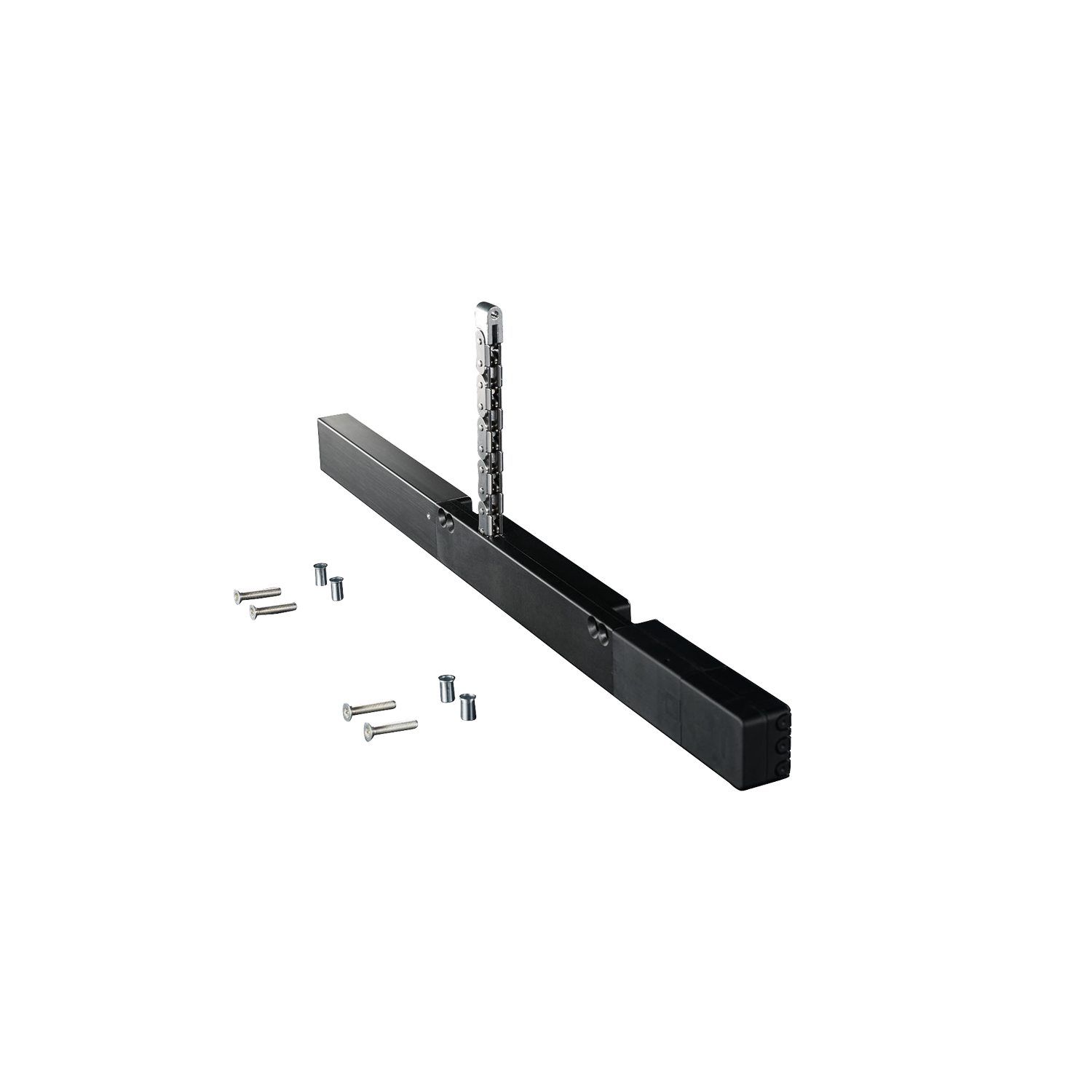

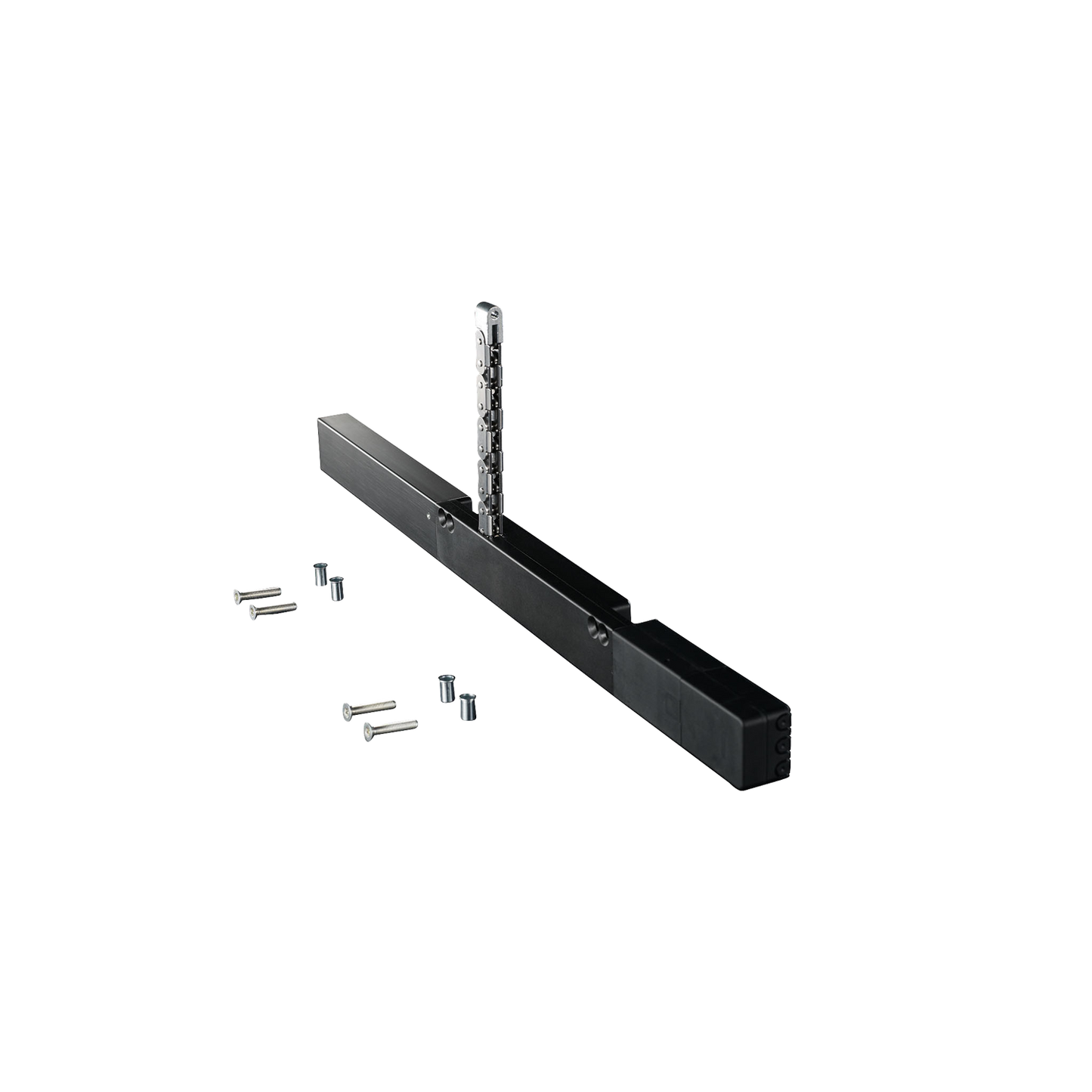

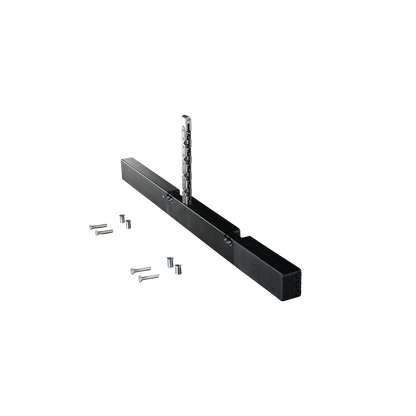

Beschreibung

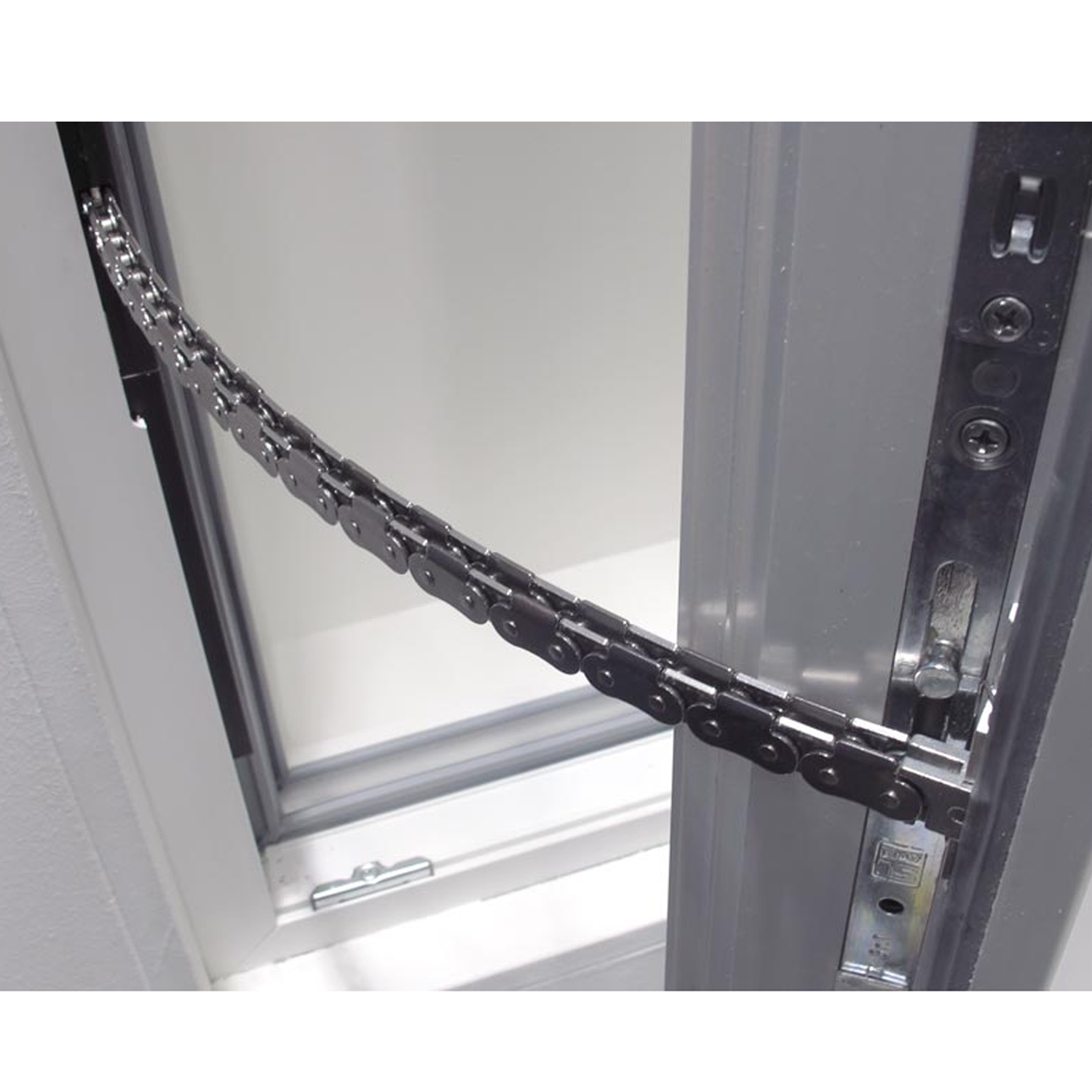

Speziell für den verdeckt liegenden Einbau in Fensterprofile, ohne dabei die für die
Dichtheit des Fensters wichtige Mitteldichtung zu verletzen.
Besondere Merkmale:
- Parallelbetrieb mehrerer Antriebe an einem Flügel mit intergrierter Tandemsteuerung möglich.
|
Technische Daten |
|
|
Ausführung |
CDi/...-300N/SW/DC2 |
|
Elektrische Eigenschaften |
|
|
Nennspannung |
24 V DC (-20 % /+25 %) |
|
Zulässige Welligkeit der Nennspannung |
2 Vss |
|
Nennstrom |
0,6 A bei 200 N |
|
Abschaltung |
integrierte, elektronische Lastabschaltung |
|
Schutzklasse |
III |
|
Mechanische Eigenschaften |
|
|
Hublänge, ca. |
300, 500, 600 und 800 mm |
|

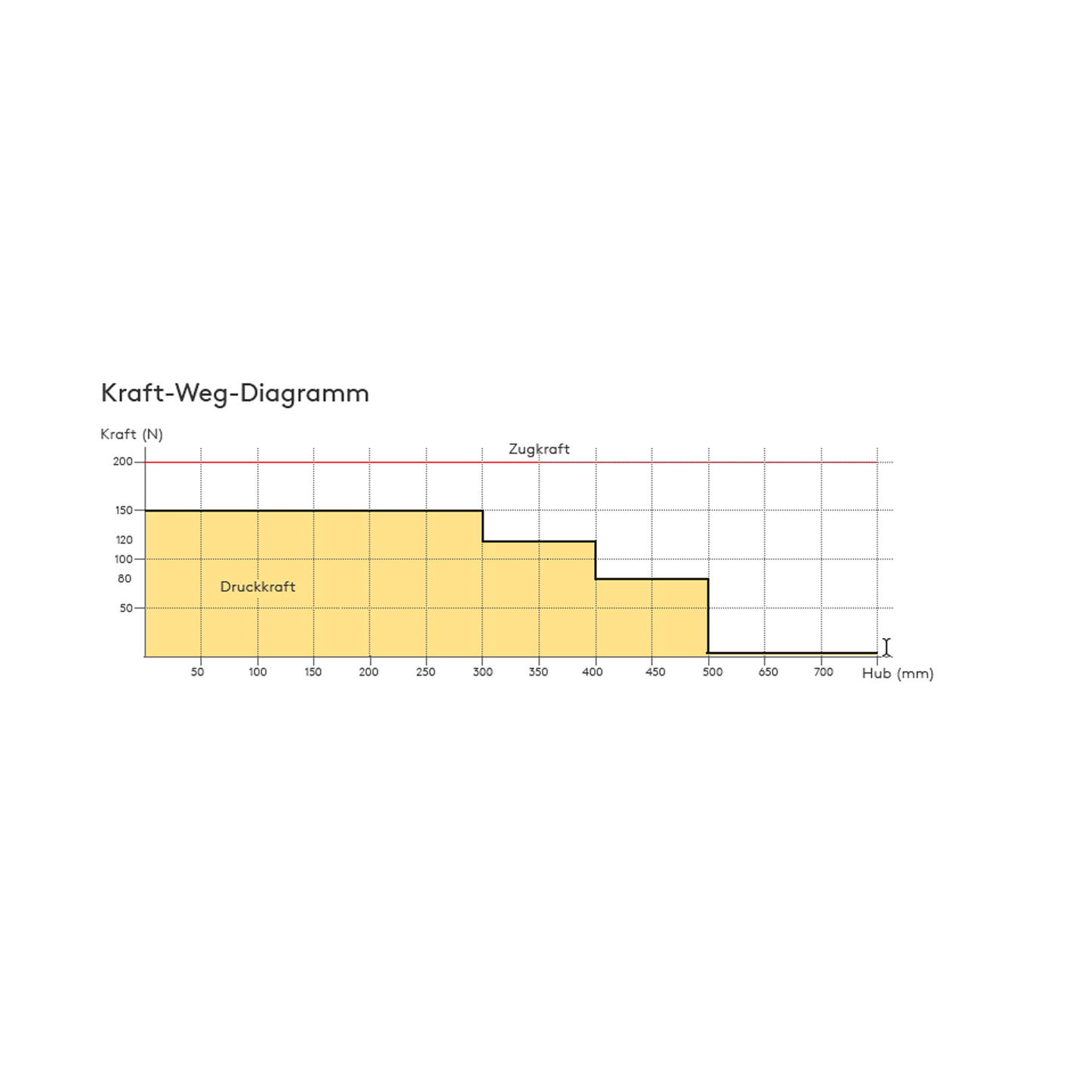

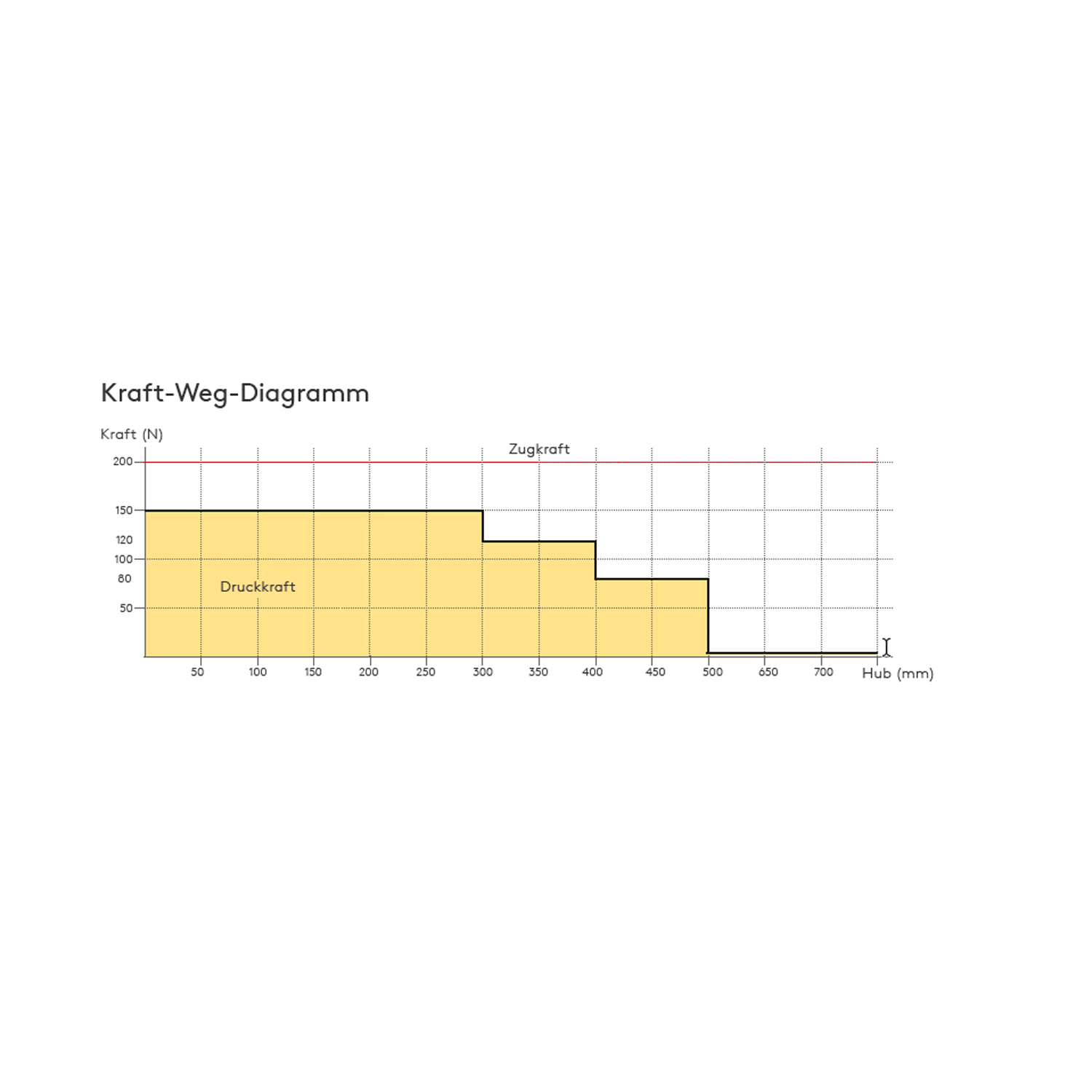

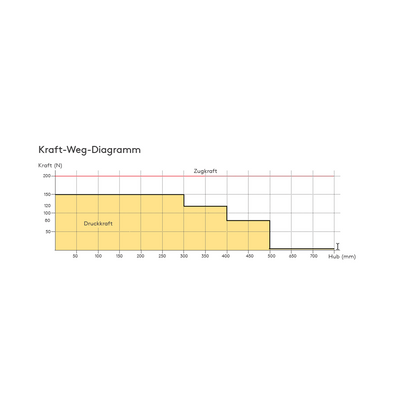

Druckkraft |
150 N Nennbetrieb |
|
Zugkraft |
200 N Nennbetrieb / max. 300 N kurzzeitig |
|
Zuhaltekraft |
max. 3000 N |
|
Laufgeschwindigkeit |
ca. 15 mm/s |
|
Einschaltdauer |
ED 30 (10 min) |
|
Lebensdauer |
> 10.000 Zyklen |
|
Maße (L x B x H) |
490 x 35 x 25,4 mm |
|
Elektrischer Anschluss |
|
|
Anschluss |
3-polig, nicht im Lieferumfang enthalten |
|
Einbau und Umgebungsbedingungen |
|
|
Umgebungstemperatur |
–10 °C bis +60 °C |
|
Schutzart |
IP 20 |
|
Zulassungen und Nachweise |
|
|
Baumuster-geprüft |
TÜV |
