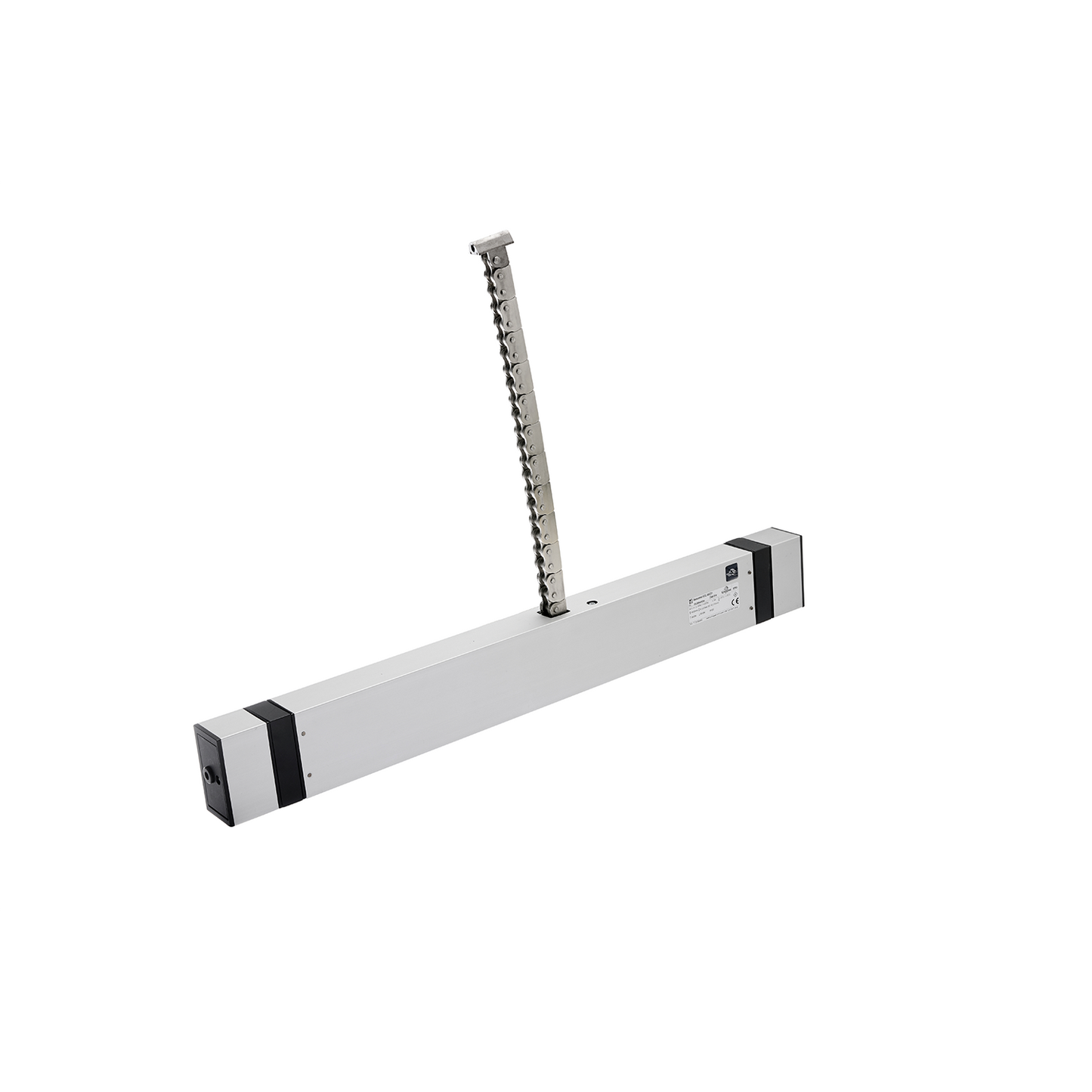

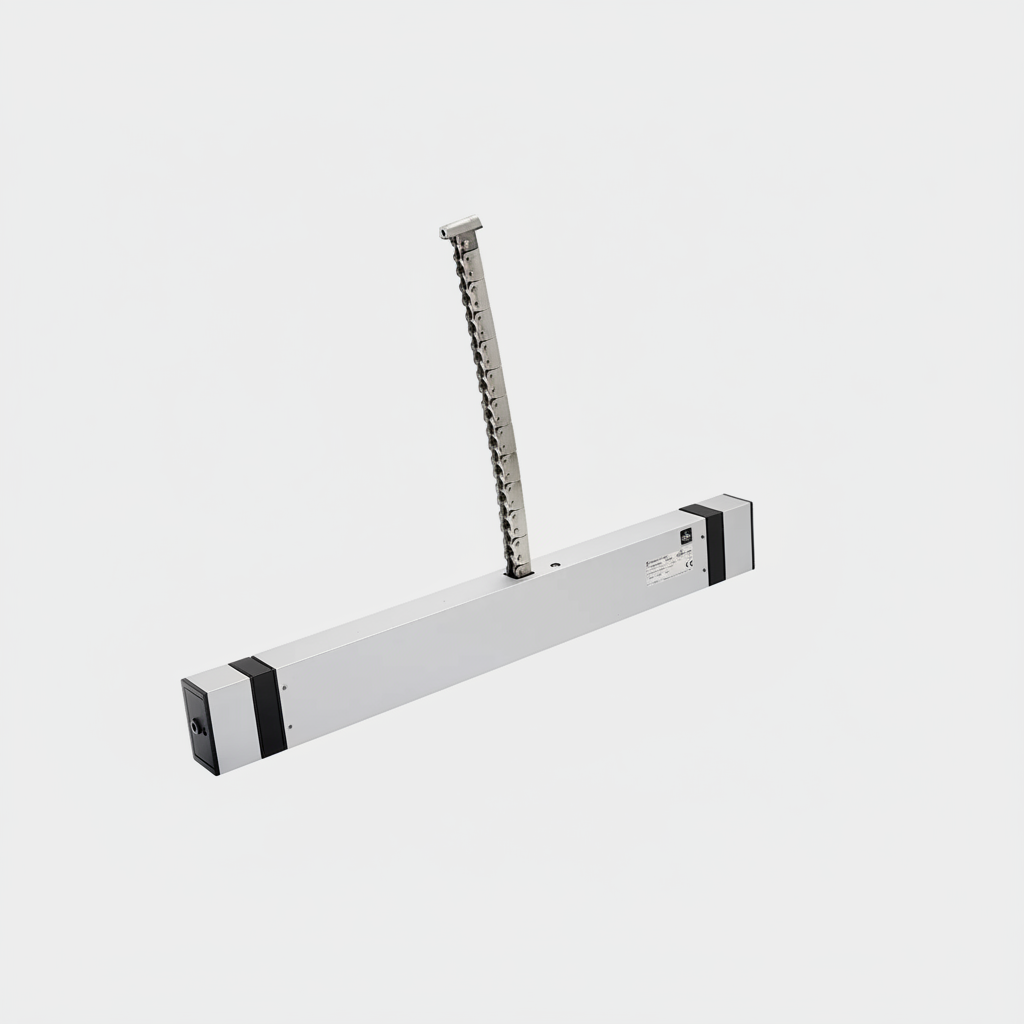

Beschreibung
Für Lüftung
Besondere Merkmale:
- Druck- und Zugkraft bis 600 N, besonders für den Einsatz im Dachbereich geeignet
- Aufsteckbare Funktionsmodule für 24 V DC Lüftung
- Ausstellweite: 400, 600, 800 und 1000 mm erhältlich
- AUF- und ZU-Meldung, potenzialfreie Meldekontakte in das Funktionsmodul RWA integriert
- Einfache Montage durch mitgelieferte Bohrschablone
Konfigurationsmöglichkeiten:
- Begrenzen der Ausstellweite
- Nullposition (Schließposition) neu suchen
- Klemmschutzbereich einstellen (Schließgeschwindigkeit < 5 mm/s)
|
Technische Daten |
|||
|
Ausführung |
KCDL/.../RWA |
KCDL/400/Lüftung/DC |
KCDL/.../Lüftung/AC |
|
Elektrische Eigenschaften |
|||
|
|
|
230 V AC (-10 %/+10 %) |
|
|
Zulässige Welligkeit der Nennspannung |
2 Vss |
-/- |
|
|
Nennstrom |
1,5 A |
1,2 A |
0,17 A |
|
Abschaltung |
elektronische Lastabschaltung |
||
|
Schutzklasse |
III |
II |
|
|
Mechanische Eigenschaften |
|||
|
Hublänge, ca. |
KCDL/400: 21-400 mm, KCDL/600: 21-600 mm, KCDL/800: 21-800 mm, KCDL/1000: 21-1000 mm |
||
|
Druckkraft |

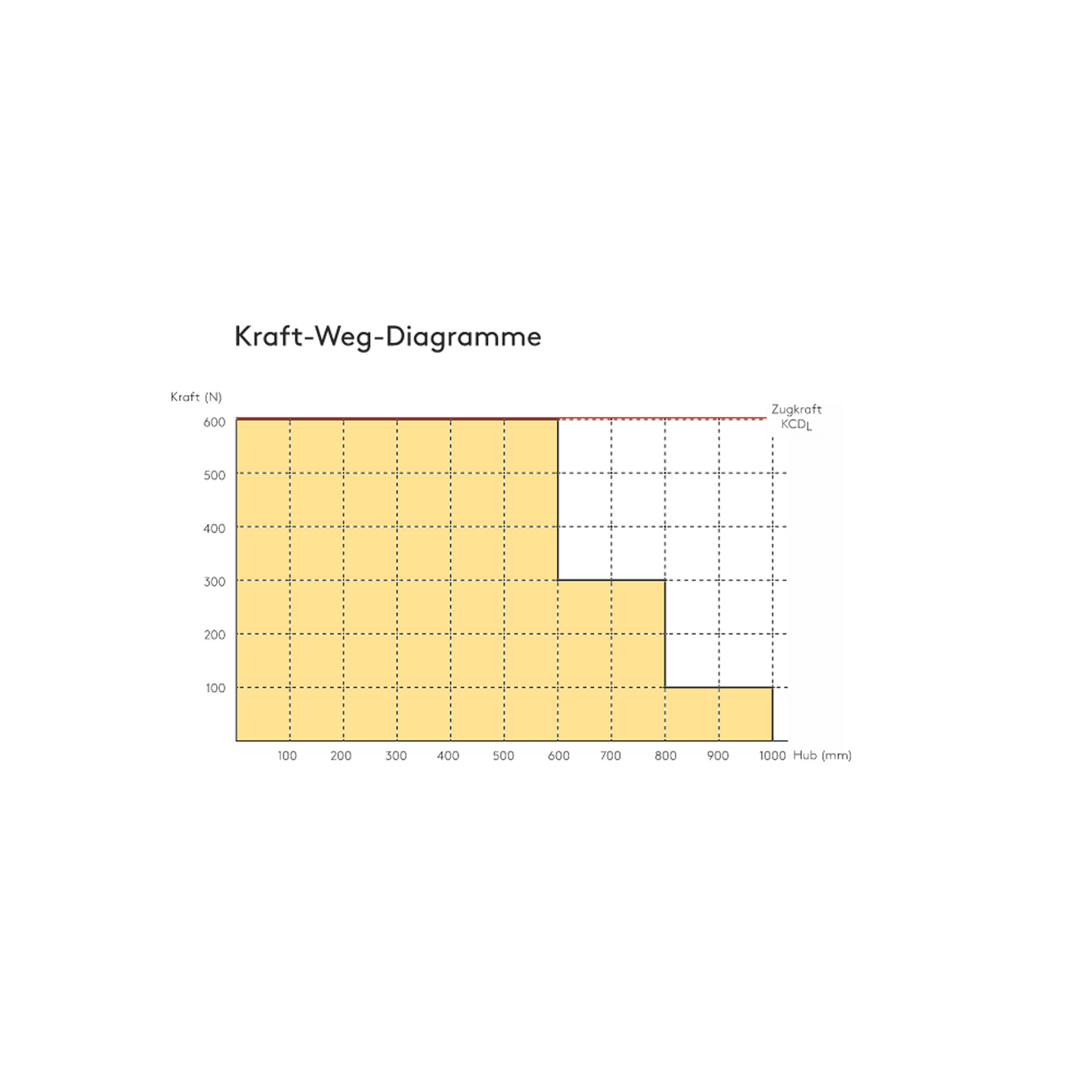

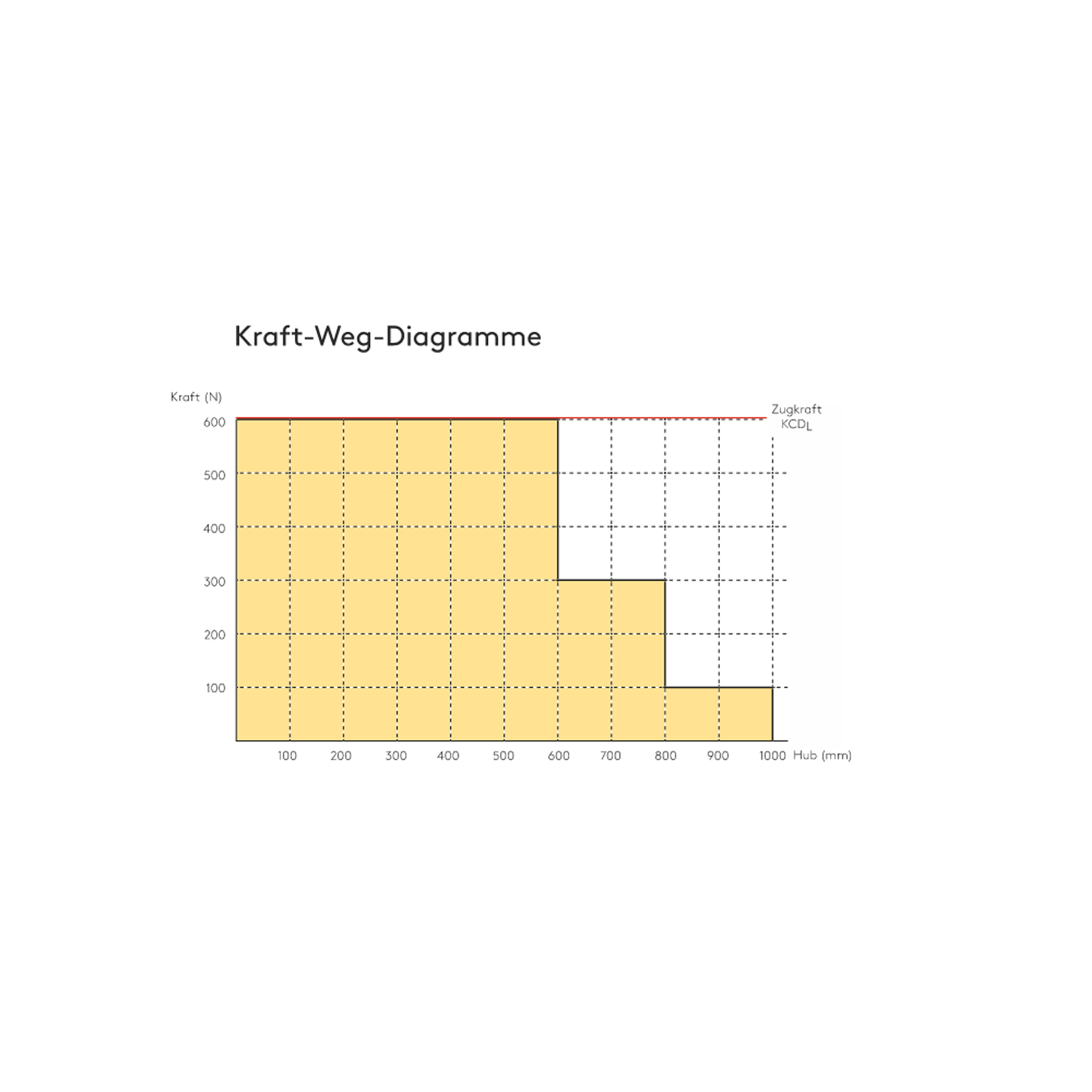

600 N (siehe Kraft-Weg-Diagramm) |
||
|
Zugkraft |
600 N |
||
|
Zuhaltekraft |
3000 N |
||
|
Laufgeschwindigkeit |
Lüftung: 7 mm/s |
||
|
Einschaltdauer |
ED 30 (10 min) |
||
|
Lebensdauer |
> 10.000 Zyklen |
||
|
Maße (L x B x H) |
KCDL/400: 617 x 70 x 40 mm |
KCDL/400: 588 x 70 x 40 mm |
KCDL/400: 704 x 70 x 40 mm |
|
Elektrischer Anschluss |
|||
|
Anschluss |
|
3 x 0,75 mm², L = 5 m, 10 m |
|
|
Einbau und Umgebungsbedingungen |
|||
|
Umgebungstemperatur |
–10 °C bis +75 °C |
||
|
Schutzart |
IP 20 |
||
|
Zulassungen und Nachweise |
|||
|
Baumuster-geprüft |
TÜV |
||
