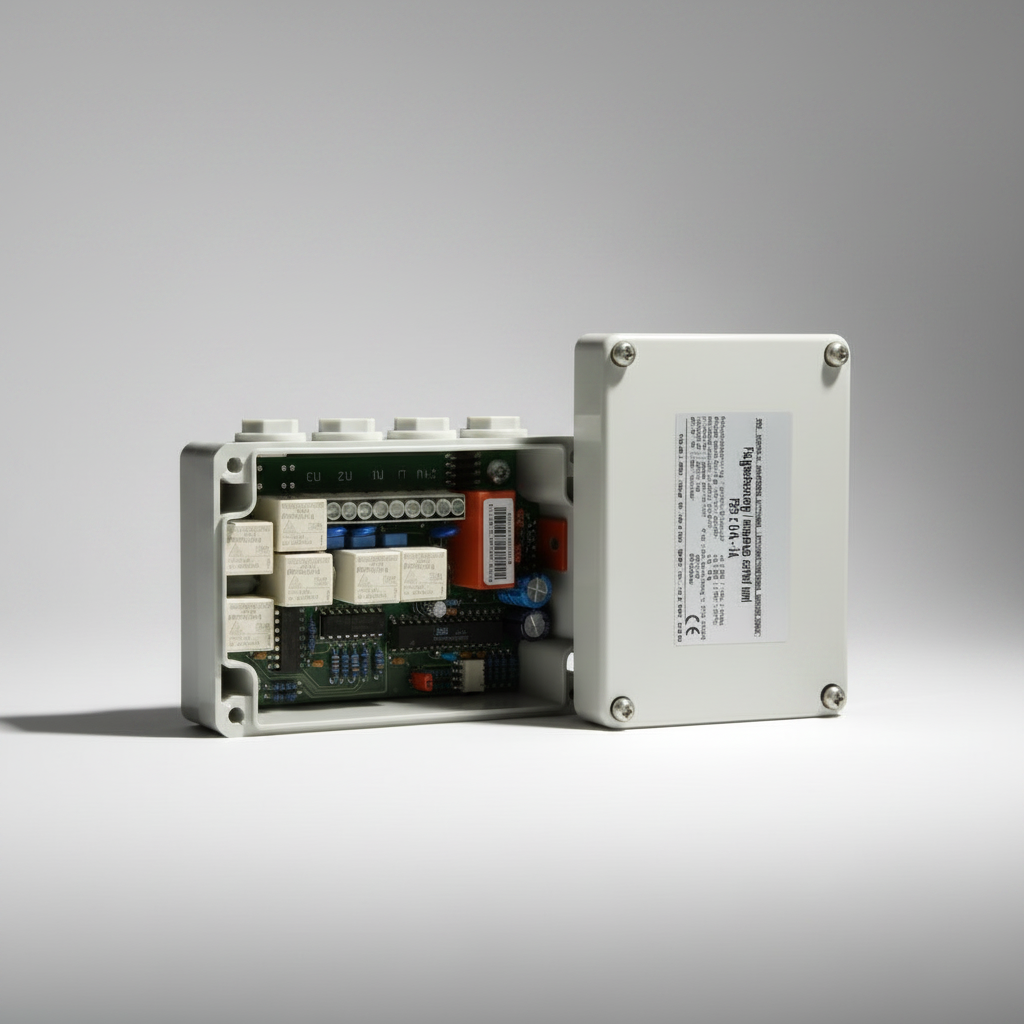

Beschreibung
Für 24 V DC Linearantriebe ohne eigene Lastabschaltung bzw. Endschalter und Verriegelungsantriebe zur Steuerung in Folge. Mit integrierter Lastabschaltung für Linear- und Verriegelungsantriebe. Die Abschaltkräfte sind über Jumper wählbar.
· Vorteile
- Tandembetrieb von Antrieben gemäß einer Tandemlastabschaltung
- Kein Nachtakten in einer Richtung bei mehrfacher Ansteuerung
- Eingebaute Überwachungsdioden
- Integrierte Nachlaufzeit (Schaltet ein Antrieb über Last ab, ist in den Endstellungen eine feste Nachlaufzeit von 2 Sek. programmiert, damit bei einem Gleichstand in jedem Fall wieder "AUF" oder "ZU" gestartet wird.Last- oder toleranzbedingte Laufdifferenzen werden dadurch ausgeglichen.)
Material: Gehäuse: Kunststoff, Grau, für Aufputz-Montage
-
Anschlussmöglichkeiten
Ein 24 V DC Antrieb1) und ein Verriegelungsantrieb
Ein 24 V DC Antrieb1) und zwei Verriegelungsantriebe
Zwei 24 V DC Antriebe1) (zum Parallelbetrieb an einem Fenster) und ein Verriegelungsantrieb
1) Für Antriebe mit Überstrom-Abschaltung, jedoch ohne eingebaute Lastabschaltung
HINWEIS:
Keine Erkennung von Laufzeitunterschieden. Ist ein Antrieb abgeschaltet, ist ein Fahrbefehl nur in Gegenrichtung möglich.
|
Technische Daten |
|
|
Ausführung |
FS3/2 |
|
Elektrische Eigenschaften |
|
|
Nennspannung |
24 V DC (-15 % /+25 %) |
|
Zulässige Welligkeit der Nennspannung |
2 Vss |
|
Nennstrom |
Ausführung FS3/2 0,5A-1A: 0,5 - 1 A |
|
Abschaltung |
einstellbar über Steckbrücken (Jumper) |
|
Schutzklasse |
III |
|
Mechanische Eigenschaften |
|
|
Maße (L x B x H) |
120 x 55 x 80 mm |
|
Elektrischer Anschluss |
|
|
Anschluss |
3 x 2-polige Schraubklemme 1 x 3 polige Schraubklemme |
|
Einbau und Umgebungsbedingungen |
|
|
Umgebungstemperatur |
+5 °C bis +50 °C |
|
Schutzart |
IP 54 |
